Обзор обновленного раздела "Оптические приемники. Фотодиоды и детекторы"

22.11.2023

Предлагаем ознакомиться с обновленным разделом нашего онлайн-каталога - Оптические приемники. Фотодиоды и детекторы. В этом разделе представлены различные типы оптических приемников, включаядискретные фотодиоды в ТО-корпусах и с волоконным вводом, фотоприемные модули УФ и ИК диапазонов, а также фотодиоды и фотоприемники для ВОЛС и радиофотоники от 6 до 65 ГГц.

Наряду с источниками излучения, фотодетекторы являются одними из важнейших элементов оптической системы, необходимые для преобразования оптического излучения в электрический сигнал. Устройства подходят для использования с непрерывным, импульсным и модулированным излучением, обеспечивая точное обнаружение оптических сигналов. В каталоге представлены фотодетекторы производства LD-PD (Сингапур), DK Photonics (КНР), OPEAK (КНР), NEON (КНР), а также многих других ведущих производителей из КНР.

Области и сферы применения:

  • Оптоволоконная связь, зондирование и дальнометрия (LIDAR).
  • Детектирование излучения от видимого света до ближнего инфракрасного.
  • Оптические волоконные датчики.
  • Анализ амплитудно-фазовых характеристик пико- и наносекундных оптических импульсов.
  • Обнаружение слабых сигналов.
  • Оптические системы тестирования и измерения.
  • Обнаружение газа.
  • Обнаружение импульсного света.
  • Распределенная волоконно-оптическая система измерения температуры (DTS).
  • Оптический рефлектометр.
  • Измерение чувствительности оптического волокна.
  • Абсорбционная спектроскопия.


В онлайн-каталоге нашей компании Вы найдете подробную техническую информацию на русском языке для следующих устройств, доступных к заказу:

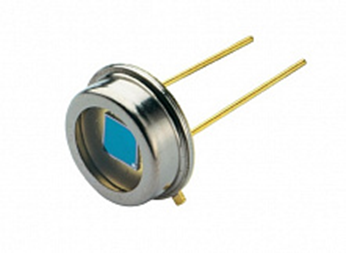

Дискретные фотодиоды в ТО-корпусах и с волоконным вводом


               Различные типы и спектральные диапазоны: Si, InGaAs, Ge, APD, PIN, Квадрантные и Гибридные.
Рабочие диапазоны длин волн в пределах от 400 до 1800 нм. Коаксиальные и в TO-корпусе.


Фотоприемные модули (Si / InGaAs)

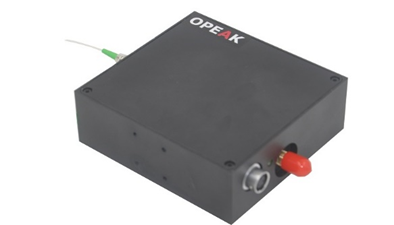

Модули PIN фотодетекторов

Серия PIN фотодетекторов ИК диапазона. Частота оптического излучения от DC до 35 ГГц.

  • Диапазон длин волн от 900 нм до 1700 нм.
  • Полоса пропускания от 130 МГц до 35 ГГц.
  • Материал InGaAs.
  • FC/PC, FC/APC или пространственный ввод излучения.

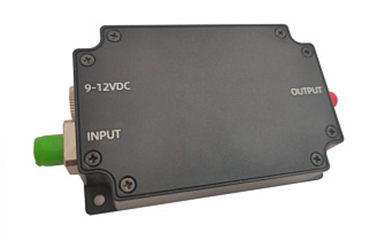

Модули PIN фотодетекторов с усилителем

Модули PIN фотодетекторов с различными вариантами усиления. Частотный диапазон до 1,6 ГГц.

  • Диапазон длин волн от 320 нм до 1700 нм.
  • Полоса пропускания от 50 кГц до 1,6 ГГц.
  • Волоконный или пространственный ввод излучения.
  • Материалы Si и InGaAs.
  • Коэффициент усиления до 1,0×106 В/Вт.

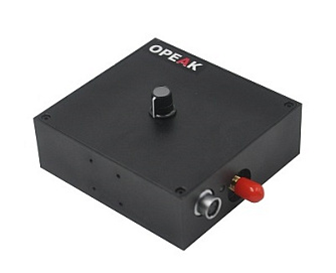

Модули лавинных (APD) детекторов

Модули лавинных (APD) детекторов для усиления слабых оптических сигналов посредством эффекта лавинного умножения.

  • Диапазон длин волн от 300 нм до 1700 нм.
  • Полоса пропускания от 50 кГц до 1,8 ГГц.
  • Волоконный или пространственный ввод излучения.
  • Материалы Si и InGaAs.
  • Коэффициент усиления до 9,7×106 В/Вт.



Модули балансных фотодетекторов

Модули балансных фотодетекторов для измерения слабых сигналов и улучшения отношения сигнал/шум.

  • Диапазон длин волн от 400 нм до 1700 нм.
  • Полоса пропускания от 100 кГц до 2,5 ГГц.
  • Волоконный или пространственный ввод излучения.
  • Материалы Si и InGaAs.
  • Усиление преобразования до 0,7×107 В/А.


Модули фотодетекторов со смещением

Модули фотодетекторов со смещением pаботают в режиме обратного смещения, повышая чувствительность и скорость работы.

  • Диапазон длин волн от 320 нм до 1700 нм.
  • Полоса пропускания от 20 МГц до 5 ГГц.
  • Волоконный или пространственный ввод излучения.
  • Материал InGaAs.
  • Время нарастания от 80 пс до 3,5 нс.

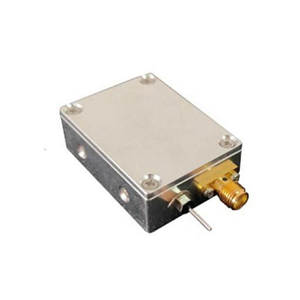

Модули скоростных (СВЧ) фотоприемников

Модули скоростных (СВЧ) фотоприемников для обнаружения и преобразования сверхвысокочастотных радиоволн в электрические сигналы.

  • Диапазон длин волн от 800 нм до 1700 нм.
  • Диапазон частот от 3 ГГц до 40 ГГц.
  • Уровень входного оптического сигнала до 10 дБм.
  • Коэффициент усиления до 2000 В/Вт.
  • Оптимизированы для работы в расширенном температурном диапазоне.


Фотодиоды для ВОЛС и радиофотоники

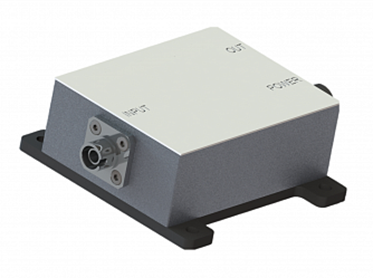

СВЧ фотодиоды с волоконным вводом излучения

Высокочастотные фотодиоды и оптические приемники, предназначенные для цифровых и аналоговых волоконно-оптических линий связи.

  • Диапазон длин волн от 1000 нм до 1650 нм.
  • Диапазон частот до 30 ГГц.
  • Уровень входного оптического сигнала до 13 дБм.
  • РЧ усиление сигнала до 30 дБ.
  • Компоненты с СВЧ разъемом и волоконным вводом.

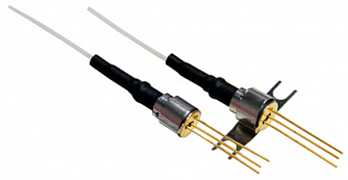

Фотодиоды с волоконным вводом излучения (до 6 ГГц)

Дискретные PIN-фотодиоды с одномодовым оптоволоконным вводом излучения и коаксиальными корпусами для спектральных диапазонов от 400 до 1700 нм.

  • Диапазон длин волн от 1000 нм до 1650 нм.
  • Диапазон частот до 6 ГГц.
  • Частотный отклик от 2 дБ.
  • Темновой ток до 5 нА.
  • Чувствительность 0,98 А/Вт.

>> Статья с инструкцией про выбору подходящего InGaAs фотодетектора по ссылке.


Сопутствующее оборудование:


Специалисты компании «Специальные Системы. Фотоника» будут рады предоставить Вам любую дополнительную информацию и подобрать оптимальное решение под Ваши задачи. Для составления заказа или получения консультации обратитесь к менеджерам нашей компании.
