Компания «Специальные Системы. Фотоника» представляет CA-AMG-A1 производства CAS Cold Atom (CASCA) – скалярный атомный магнитометр с оптической накачкой, работающий в автогенераторном режиме Mx. Прибор предназначен для регистрации слабых магнитных аномалий на фоне магнитного поля Земли, геофизических исследований и контроля инженерной инфраструктуры.
В основе измерения лежит связь между величиной магнитной индукции и частотой прецессии атомных магнитных моментов. Свет подготавливает атомный ансамбль к измерению и позволяет считывать его отклик, а электронный контур непрерывно поддерживает магнитный резонанс. Измерение поля при этом сводится к определению частоты электрического сигнала.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Диапазон измерений
|
15 000–105 000 нТл |
|
Чувствительность
|
0,6 пТл/√Гц, RMS при 1 Гц |
|
Точность в диапазоне 40 000–60 000 нТл
|
±1 нТл |
|
Точность в диапазоне 30 000–105 000 нТл
|
±4,5 нТл |
|
Полоса пропускания
|
500 Гц |
|
Погрешность по курсу
|
±0,3 нТл |
Чувствительность характеризует уровень шума и способность различать малые изменения поля, а точность – близость результата к действительному значению. Поэтому показатель 0,6 пТл/√Гц следует рассматривать отдельно от абсолютной точности ±1 нТл, указанной для диапазона 40 000–60 000 нТл.
Области применения
При поиске магнитных объектов магнитометр регистрирует локальные изменения суммарного поля Земли и исследуемого объекта. При контроле проводников измеряемое изменение поля связано с протекающим током. Эти принципы лежат в основе следующих задач.
Изображения — тематические иллюстрации направлений применения.
При измерении токов и калибровке учитывают суммарное поле в точке установки: рабочий диапазон магнитометра составляет 15–105 мкТл. Выбор положения датчика и обработка результатов зависят от геометрии проводника или катушки и фонового магнитного поля.
Примеры испытаний
Морские испытания
В материалах по прибору представлены наземные и морские испытания кабельного поиска. Магнитный сигнал сопоставляют с положением датчика на маршруте измерений, чтобы выделить локальные аномалии.
Регистрация тока
В примере регистрации тока показано изменение магнитного сигнала при изменении тока от 0 до 360 А. Такие измерения позволяют наблюдать ток бесконтактно по создаваемому им магнитному полю.
Совместные магнитные и гравиметрические исследования

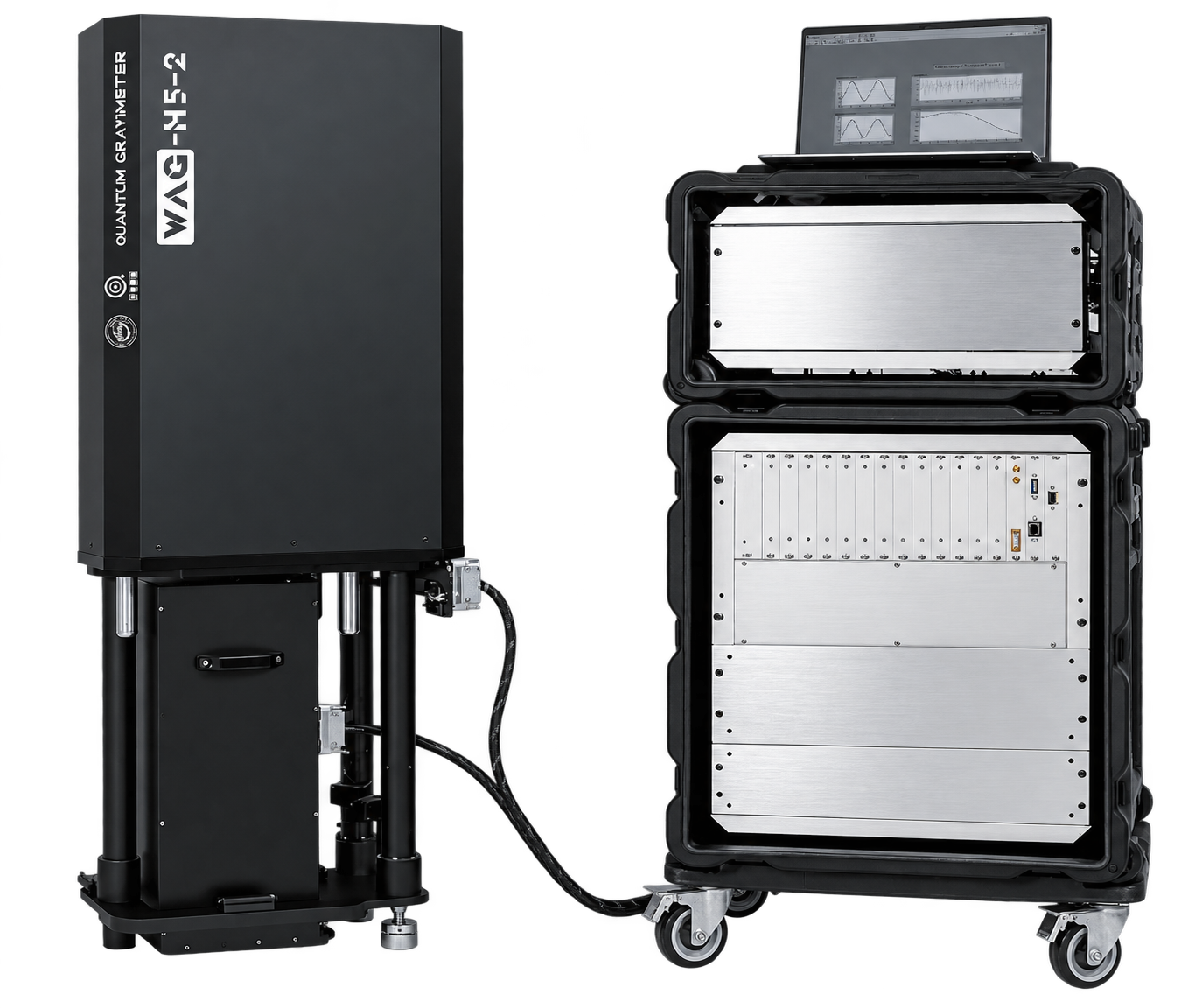

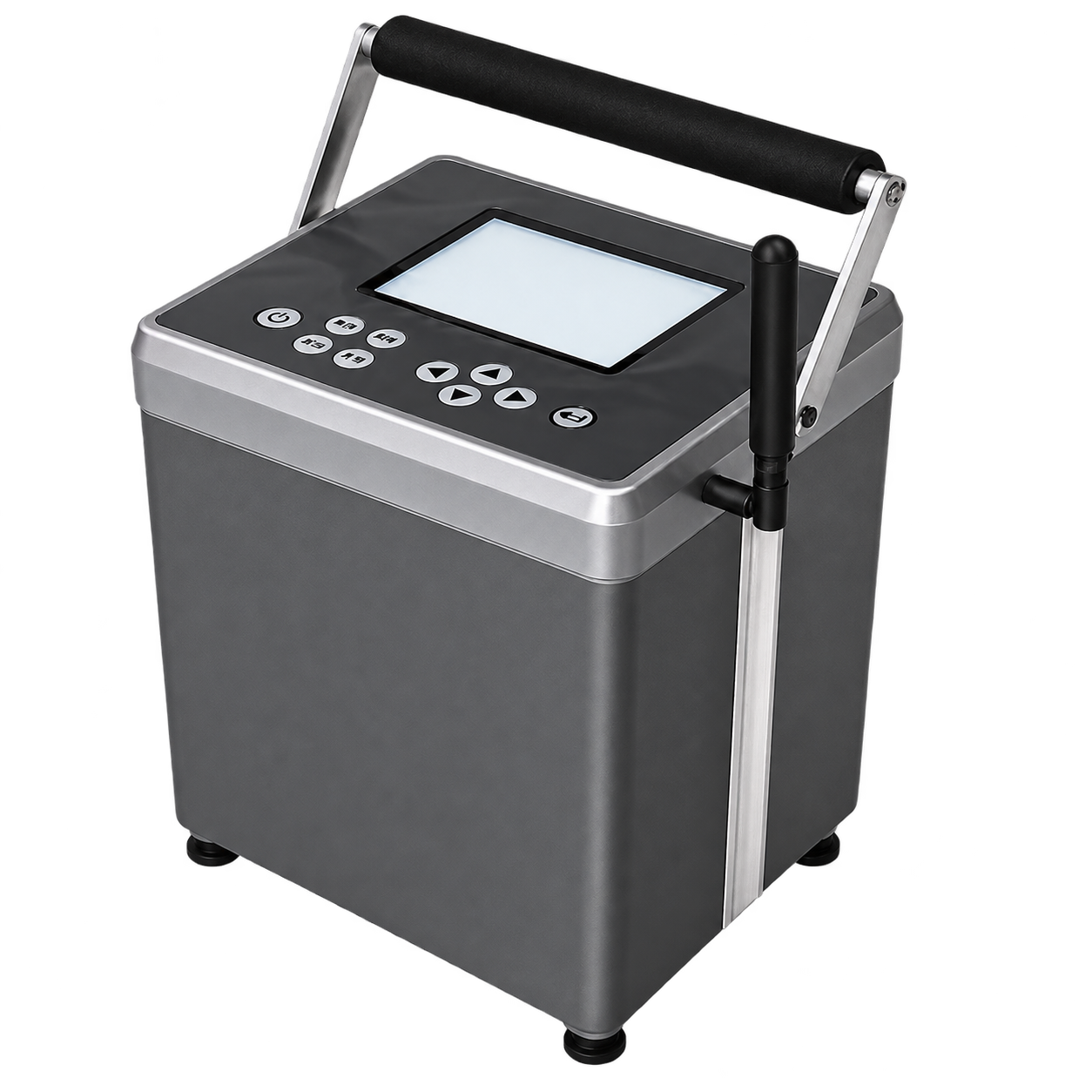

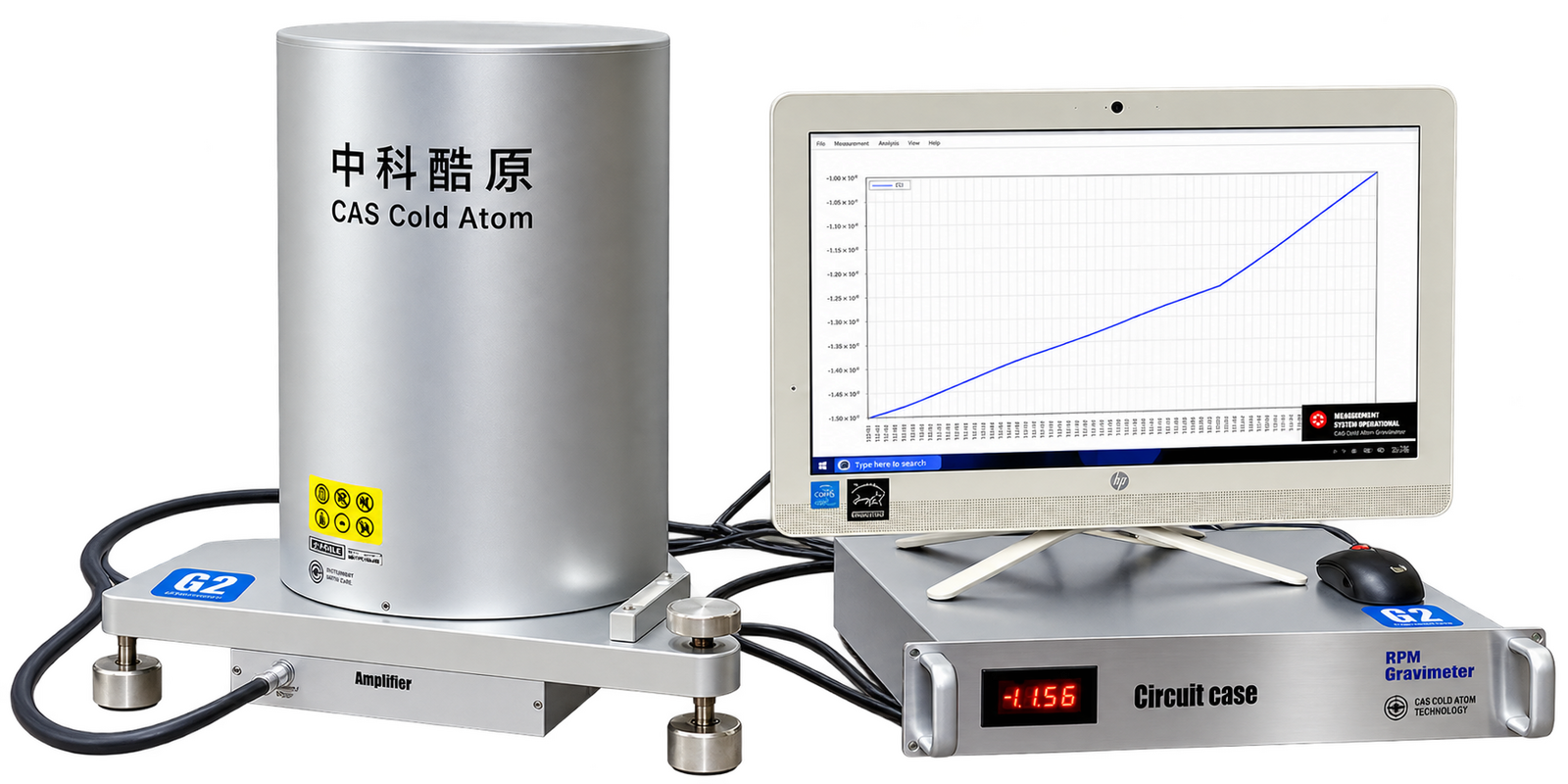

Магнитные и гравиметрические измерения дают информацию о разных физических свойствах исследуемой среды. В комплексных геофизических работах данные магнитометра можно сопоставлять с результатами измерений гравитационного поля. В линейку CAS Cold Atom входят приборы для абсолютных измерений, полевых съёмок и длительных стационарных наблюдений.
Подбор оборудования
Специалисты компании помогут подобрать магнитометр и гравиметр под условия измерений, требования к чувствительности и точности, согласовать комплектацию и подготовить коммерческое предложение.
