Современная фотоника охватывает широкий спектр задач: от разработки волоконно-оптических линий связи (ВОЛС) и тестирования DWDM-систем до характеризации интегрально-оптических схем и квантовых технологий. Но точность любых исследований и надёжность серийных изделий напрямую зависят от качества измерений. Именно поэтому решающим фактором успеха становится наличие высокоточного измерительного оборудования, способного обеспечить достоверность спектральных данных и воспроизводимость результатов в лабораторных и производственных условиях.

В этом контексте ключевыми инструментами инженера-оптика остаются перестраиваемые лазерные источники (TLS) и анализаторы оптического спектра (OSA). Их совместное применение позволяет решать комплексные задачи: от снятия фильтров и тестирования волоконных усилителей до прецизионной калибровки измерительных трактов и интеррогации датчиков на основе брэгговских решёток.

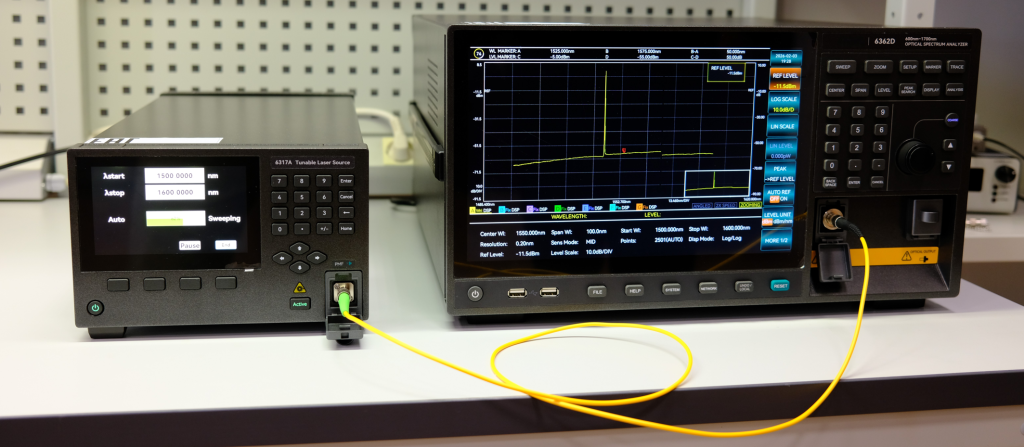

В данной статье мы рассмотрим практические аспекты применения связки приборов на базе анализатора оптического спектра 6362D и перестраиваемого лазерного источника 6317A – современных инструментов, сочетающих высокие метрологические характеристики с удобством эксплуатации в лабораторных и производственных условиях.

Анализатор оптического спектра 6362D: технические возможности

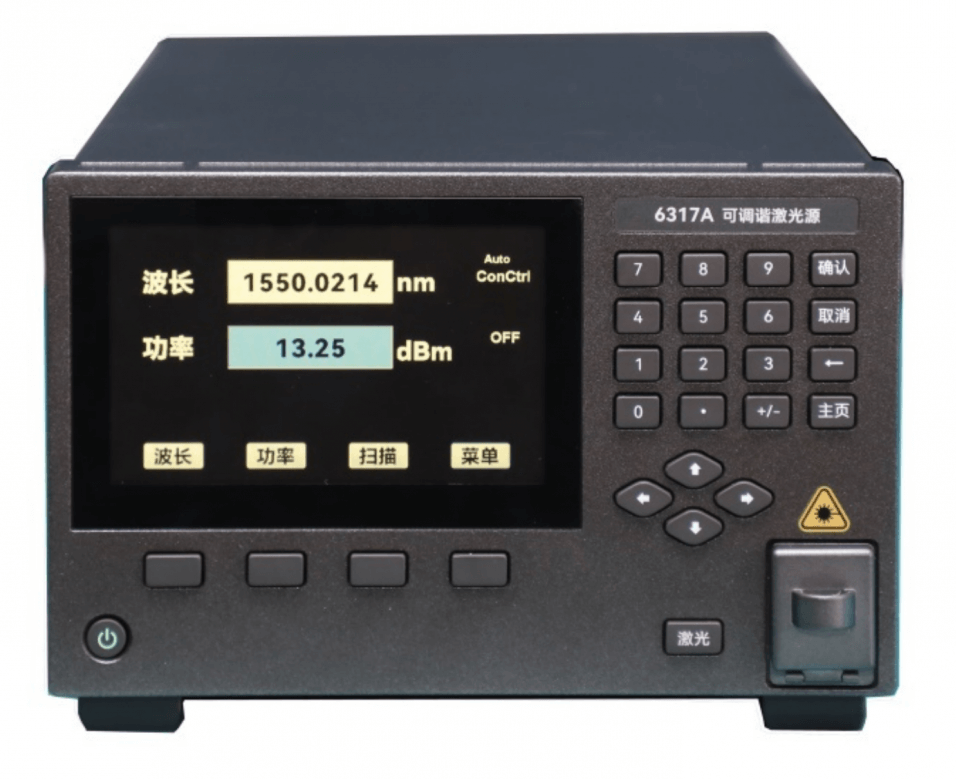

Перестраиваемый лазерный источник 6317A: прецизионный инструмент для тестирования

Схемы использования

1. Тестирование пассивных оптических компонентов (WDM, AWG, фильтры)

Современные волоконно-оптические системы передачи данных базируются на использовании сложных пассивных компонентов: мультиплексоров плотного волнового уплотнения (DWDM), массивно-волноводных решеток (AWG), волоконных брэгговских решеток (FBG) и интерференционных фильтров. Качество работы этих устройств напрямую определяет пропускную способность и надежность телекоммуникационной инфраструктуры. Для прецизионной характеризации таких компонентов оптимальным решением является использование связки перестраиваемого лазерного источника 6317A и анализатора оптического спектра 6362D, обеспечивающей высокую точность измерений при сохранении высокой скорости тестирования.

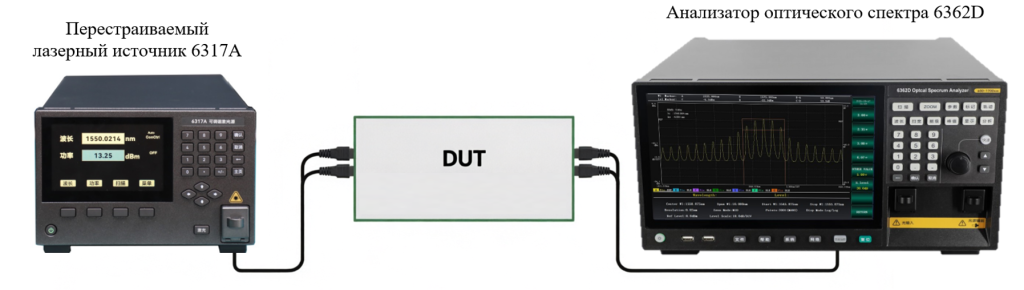

Рисунок 1 – Схема тестирования пассивных оптических компонентов

Измерительная установка строится по схеме, изображенной на рисунке выше. Выход перестраиваемого источника 6317A подключается ко входу тестируемого устройства, а выход компонента коммутируется на вход анализатора спектра 6362D. Источник 6317A осуществляет непрерывное сканирование в диапазоне 1500-1600 нм (или расширенном до 1680 нм с опцией H04) со скоростью до 240 нм/с без скачков моды. Анализатор спектра 6362D регистрирует проходящий сигнал с минимальным спектральным разрешением. Перед измерениями снимается референсная трасса напрямую между источником и анализатором для компенсации неравномерности спектра источника и частотной зависимости чувствительности приемного тракта.

• Вносимые потери (Insertion Loss, IL): затухание сигнала в полосе пропускания на длине волны ITU и пиковое значение.
• Ширина полосы пропускания: ширина спектра на уровнях −1 дБ, −3 дБ и −20 дБ относительно пика.
• Изоляция каналов: подавление сигналов соседних и несоседних каналов.
• Неравномерность (Ripple): вариации вносимых потерь в пределах рабочей полосы канала.
• Центральная длина волны: соответствие пика пропускания номинальному значению и сетке ITU-T.

Благодаря узкой ширине линии излучения источника 6317A (≤100 кГц) и высокой точности установки длины волны (±3 пм) методика обеспечивает достоверную оценку спектральных характеристик даже для узкополосных фильтров с крутыми скатами. Высокий динамический диапазон анализатора 6362D позволяет измерять изоляцию каналов более 30–40 дБ без влияния шума, а наличие триггерных интерфейсов (опция 6362D-H04) упрощает интеграцию в автоматизированные измерительные комплексы для производственного тестирования.

Примечание: При измерениях изоляции каналов DWDM-фильтров инженеры часто пренебрегают референсной трассой. На практике это приводит к завышению IL на 0,3-0,5 дБ из-за неравномерности спектра источника. В лаборатории компании «Специальные Системы. Фотоника» мы рекомендуем снимать референс ежедневно или после любой переконфигурации тракта.

2. Анализ оптических усилителей (EDFA/SOA)

С ростом трафика в волоконно-оптических сетях важную роль играют оптические усилители, такие как эрбиевые волоконные усилители (EDFA) и полупроводниковые оптические усилители (SOA). Эти устройства позволяют напрямую усиливать оптические сигналы без преобразования в электрическую форму, что обеспечивает прозрачность передачи для различных форматов модуляции и скоростей. Основными параметрами, определяющими качество работы оптического усилителя, являются коэффициент усиления (Gain) и коэффициент шума (Noise Figure, NF). Точное измерение этих характеристик необходимо как на этапе исследований и разработки, так и при производственном тестировании и входном контроле.

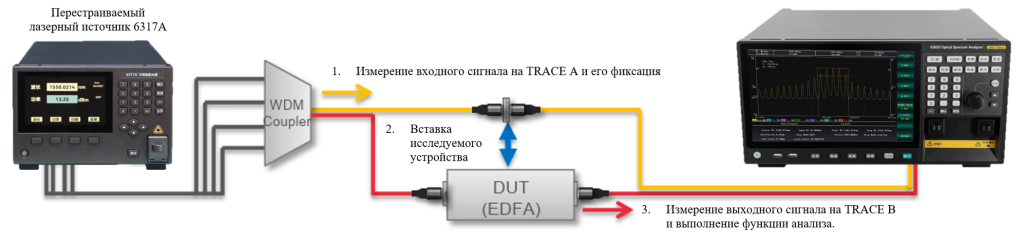

Рисунок 2 – Схема анализа оптических усилителей

Анализатор оптического спектра 6362D предоставляет встроенную функцию анализа EDFA-NF, которая автоматически рассчитывает коэффициент усиления и коэффициент шума по спектрам входного и выходного сигналов усилителя. Методика измерений включает два этапа: сначала регистрируется спектр входного сигнала на трассе A (TRACE A), затем после включения усилителя в измерительный тракт фиксируется спектр выходного сигнала на трассе B (TRACE B). Программа автоматически вычисляет передаточную функцию, исключая влияние спонтанного излучения источника (SSE), что обеспечивает высокую точность результатов даже при больших коэффициентах усиления.

• Коэффициент усиления (Gain): отношение выходной мощности к входной на каждой длине волны.
• Коэффициент шума (NF): мера деградации отношения сигнал/шум.
• Спектральная неравномерность усиления: вариации Gain в рабочем диапазоне длин волн.
• Мощность ASE-шума: уровень спонтанного излучения усилителя.
• Насыщение по мощности: зависимость усиления от входной мощности.

Для повышения точности измерений рекомендуется использовать поляризационный скремблер перед входом анализатора, что позволяет усреднить поляризационную зависимость потерь OSA. Анализатор 6362D поддерживает алгоритмы интерполяции ASE-шума (линейная, гауссова, лоренцева аппроксимация), применяемые в отраслевой практике для расчёта коэффициента шума.

3. Тестирование фотонных интегральных схем (Silicon Photonics)

Развитие кремниевой фотоники привело к созданию сложных интегрально-оптических схем (PIC), объединяющих на одном чипе волноводы, резонаторы, модуляторы и мультиплексоры. Характеризация таких устройств требует прецизионных измерений спектральных параметров с высоким разрешением, так как типичные полосы пропускания резонаторов составляют единицы пикометров. Измерительная установка на базе перестраиваемого лазерного источника 6317A и анализатора оптического спектра 6362D обеспечивает необходимую точность и скорость тестирования фотонных интегральных схем.

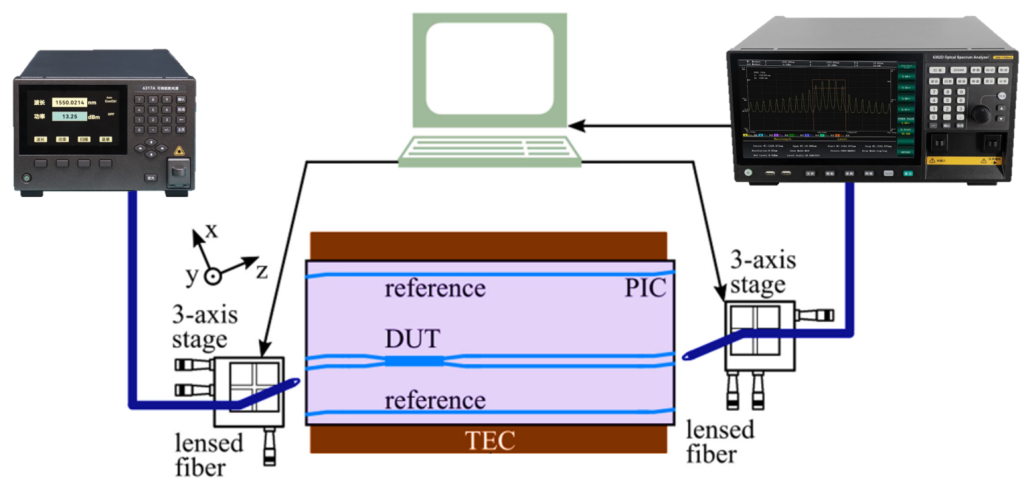

Рисунок 3 – Схема тестирования фотонных интегральных схем

Схема измерений представлена на рисунке 3. Выходное излучение источника 6317A через линзированное волокно и высокоточный позиционер подается на входной волновод тестируемого чипа, а выходной сигнал через аналогичную систему ввода регистрируется анализатором спектра 6362D. Позиционеры с субмикронной точностью обеспечивают эффективное сопряжение волокон. Перестраиваемый источник 6317A осуществляет непрерывное сканирование в диапазоне 1500–1600 нм (или расширенном до 1680 нм с опцией H04) со скоростью до 240 нм/с без скачков моды.

• Вносимые потери: затухание сигнала в волноводных структурах, резонаторах и других элементах PIC.
• Добротность резонаторов (Q-factor): определяется по ширине резонансного пика.
• Спектральная характеристика: передаточная функция устройства в рабочем диапазоне длин волн.

Анализатор оптического спектра позволяет детектировать слабые сигналы и измерять высокую добротность резонаторов. Встроенные функции анализа пиков и автоматического расчета параметров упрощают обработку данных, а возможность сохранения референсных трасс компенсирует неравномерность спектра источника. Для измерения PDL в схему дополнительно включается контроллер поляризации, осуществляющий последовательное сканирование с различными состояниями поляризации входного излучения.

Примечание: При работе с кремниевыми резонаторами шириной < 50 пм стандартное разрешение 20 пм может давать погрешность до 5%. В таких случаях рекомендуется использовать опцию 6362D-H03 с калибровкой по газовой ячейке C2H2 – это снижает неопределённость до 2-3 пм.

4. Волоконно-оптические датчики (FBG)

Волоконно-оптические датчики на основе брэгговских решеток (FBG) нашли широкое применение в системах структурного мониторинга, промышленной диагностике и прецизионных измерениях деформации и температуры. Принцип действия FBG-датчиков основан на изменении брэгговской длины волны отражения при механической деформации или температурном воздействии на волоконную решетку. Для высокоточной интеррогации таких датчиков важны спектральное разрешение, стабильность источника излучения и точность измерения длины волны.

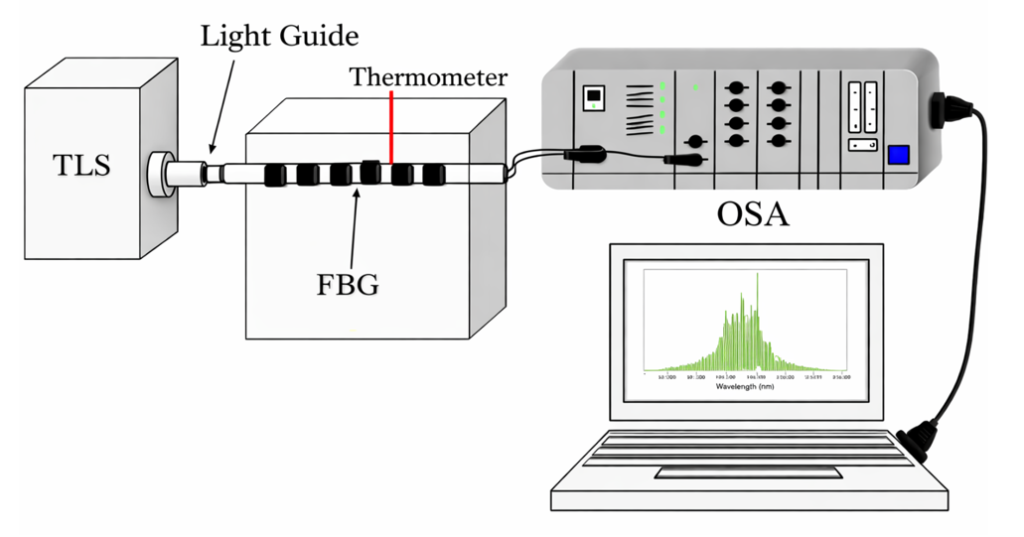

Рисунок 4 – Схема измерительной установки

Источник 6317A осуществляет непрерывное сканирование в диапазоне 1500-1600 нм со скоростью до 240 нм/с без скачков моды, что позволяет точно отслеживать сдвиги брэгговской длины волны. Анализатор спектра 6362D регистрирует отраженный или прошедший сигнал, обеспечивая детектирование малых изменений спектра решетки.

• Сдвиг брэгговской длины волны: основной параметр, пропорциональный приложенной деформации или изменению температуры.
• Коэффициент отражения: характеризует эффективность решетки и позволяет контролировать ее деградацию.
• Ширина полосы отражения: зависит от длины и профиля решетки, важна для мультиплексированных систем.
• Боковые лепестки спектра: указывают на однородность записи решетки и наличие аподизации.

Как показано в статье, конфигурация на базе TLS 6317A и OSA 6362D успешно закрывает широкий спектр задач: от тестирования пассивных фильтров и мультиплексоров до прецизионных измерений в кремниевой фотонике и волоконно-оптической сенсорике. Высокая спектральная чистота излучения источника (≤100 кГц), отсутствие скачков моды при сканировании и разрешение анализатора 20 пм обеспечивают метрологическую достоверность результатов, необходимую для современных R&D и производственных лабораторий.

Важным практическим преимуществом является доступность данного оборудования. Перестраиваемый источник 6317A и анализатор спектра 6362D имеются в наличии на складе в России. Это позволяет исключить длительные сроки поставки, характерные для зарубежного оборудования, и оперативно оснастить измерительные комплексы приборами с полной технической поддержкой и документацией на русском языке.

Компания «Специальные Системы. Фотоника» является официальным дистрибьютором представленных решений и оказывает техническую поддержку на территории России и ЕАЭС.

Для получения дополнительной информации и оформления заказа вы можете связаться с нашими специалистами, которые помогут подобрать оптимальное решение под ваши задачи.
