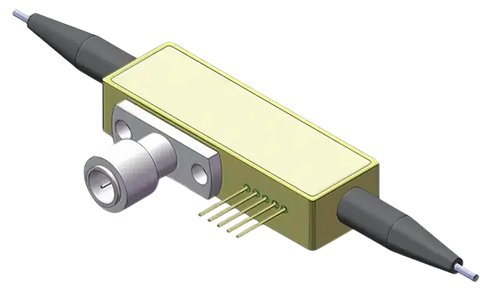

AM20 - 1550 нм 20 ГГц амплитудный модулятор

AM20 - это 20 ГГц волоконно-оптический модулятор интенсивности на основе тонкоплёночного ниобата лития с конструкцией Bend Type и низким полуволновым напряжением.

Рабочий диапазон длин волн: 1530 - 1610 нм.
Полоса модуляции: до 20 ГГц.
Вносимые потери: 4,5 дБ.
Полуволновое напряжение: 3 В.

Производитель: LD-PD

Узнать цену

Задать вопрос

Волоконно-оптический модулятор на тонкопленочном ниобате лития (TLNM) отличается низким полуволновым напряжением до 3,5 В и широкой полосой модуляции до 20 ГГц, обеспечивая превосходную эффективность и производительность по сравнению с традиционными модуляторами из ниобата лития. Использование технологии тонкопленочного LiNbO₃ позволило уменьшить размеры волноводов и повысить эффективность преобразования радиочастотного сигнала в оптический. Встроенный блок управления смещением с микронагревателем и фотодетектором обеспечивает стабильное оптическое смещение благодаря усовершенствованной схеме обратной связи. Высокоскоростная модуляция реализована через SMA-разъем, управление смещением осуществляется через контакты, а дополнительный автоматический контроллер смещения обеспечивает повышенную стабильность. Возможна разработка индивидуальных решений под конкретные требования заказчика.

Особенности:

Волноводы на основе X-среза тонкопленочного ниобата лития (LiNbO₃).
Рабочий диапазон длин волн: 1530 - 1610 нм.
Полоса модуляции: до 20 ГГц.
Низкое полуволновое напряжение.
Однотактное управление (опционально).

Основные технические характеристики (25℃)

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрооптическая полоса		20		ГГц
Обратные потери		-10		дБ
Рабочая длина волны		1550		нм
Вносимые потери @1550 нм CW, 0 дБм	4	4,5	5	дБ
Коэффициент экстинкции		20		дБ
Полуволновое напряжение @1550 нм CW, 50 кГц		3	3,5	В

Предельно допустимые параметры

Параметр	Значение	Ед. измерения
Входная оптическая мощность	23	дБм
Входная мощность РЧ сигнала	23	дБм
Напряжение термоэлектрического охладителя	±8	В
Рабочая температура	-40 ~ +85	°C
Температура хранения	-40 ~ +85	°C

Цифровая передача данных.
Аналоговая передача данных.
Высокочастотные волоконно-оптические линии связи.
Телеметрические системы с линиями задержки.

AM20 - 20 ГГц амплитудный модулятор 507.18(Kб)

Модель	Описание
AM20	Амплитудный модулятор на основе тонкопленочного ниобата лития. Конструкция Bend Type. Рабочий диапазон длин волн 1530 - 1610 нм. Полоса модуляции до 20 ГГц. Вносимые потери 4,5 дБ. Полуволновое напряжение 3 В.
