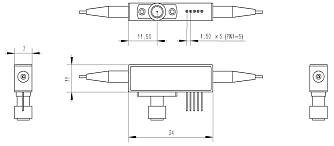

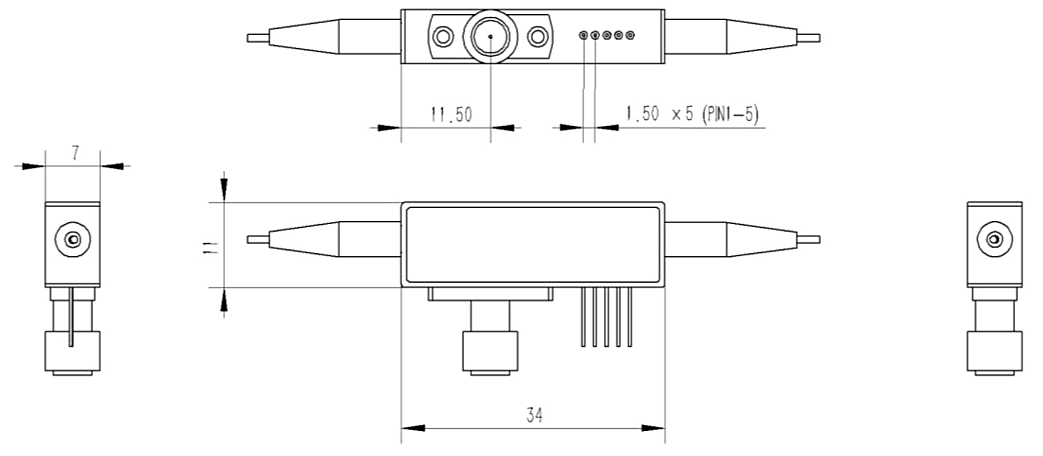

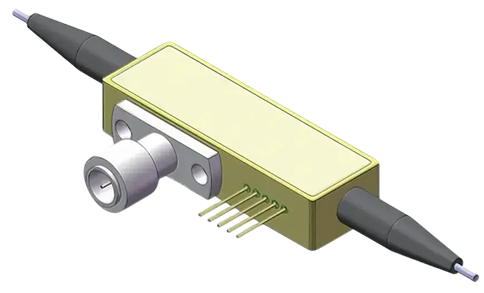

AM60 - 1550 нм 60 ГГц амплитудный модулятор
- Рабочий диапазон длин вол: 1530 - 1610 нм.
- Полоса модуляции: до 60 ГГц.
- Вносимые потери: 4 дБ.
- Полуволновое напряжение: 3,3 В.
Волоконно-оптический модулятор на тонкопленочном ниобате лития (TLNM) отличается низким полуволновым напряжением до 3,5 В и широкой полосой модуляции до 60 ГГц, обеспечивая превосходную эффективность и производительность по сравнению с традиционными модуляторами из ниобата лития. Использование технологии тонкопленочного LiNbO₃ позволило уменьшить размеры волноводов и повысить эффективность преобразования радиочастотного сигнала в оптический. Встроенный блок управления смещением с микронагревателем и фотодетектором обеспечивает стабильное оптическое смещение благодаря усовершенствованной схеме обратной связи. Высокоскоростная модуляция реализована через SMA-разъем, управление смещением осуществляется через контакты, а дополнительный автоматический контроллер смещения обеспечивает повышенную стабильность. Возможна разработка индивидуальных решений под конкретные требования заказчика.
- Волноводы на основе X-среза тонкопленочного ниобата лития (LiNbO₃).
- Рабочий диапазон длин вол: 1530 - 1610 нм.
- Полоса модуляции: до 60 ГГц.
- Низкое полуволновое напряжение.
- Однотактное управление (опционально).
Основные технические характеристики (25℃)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Рабочая длина волны | 1550 | нм | ||
| Вносимые потери @1550 нм CW, 0 дБм | 4 | 4,5 | дБ | |
| Полуволновое напряжение @1550 нм CW, 50 кГц | 3,3 | 3,5 | В | |
| Электрооптическая полоса |
|
40/60 |
|
ГГц |
| Коэффициент экстинкции | 20 |
|
|
дБ |
| Обратные потери | -10 | дБ | ||
| Тепловое сопротивление |
|
80 | Ом | |
| Тепловая мощность |
|
50 |
|
мВт |
| Диаметр модового поля на входе/выходе |
|
4/9 | мкм |
Предельно допустимые параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Входная оптическая мощность | 23 | дБм |
| Входная мощность РЧ сигнала | 23 | дБм |
| Напряжение термоэлектрического охладителя | ±8 | В |
| Рабочая температура | -40 ~ +85 | °C |
| Температура хранения | -40 ~ +85 | °C |
- Цифровая передача данных.
- Аналоговая передача данных.
- Высокочастотные волоконно-оптические линии связи.
- Телеметрические системы с линиями задержки.
