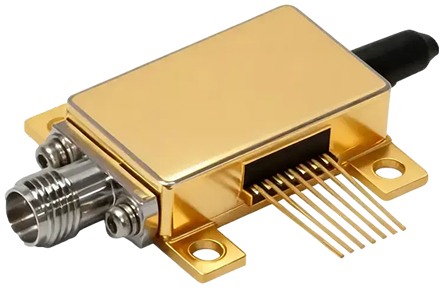

LB-7C6PPBM71 - 1550 нм 70 ГГц амплитудный модулятор

LB-7C6PPBM71 - это модулятор интенсивности на основе тонкоплёночного ниобата лития с ультраширокой полосой пропускания 70 ГГц.

Рабочий диапазон длин волн: 1530 - 1565 нм.
Полоса модуляции: до 70 ГГц.
Вносимые потери: 5 дБ.
Полуволновое напряжение: 4 В.

Производитель: LD-PD

Узнать цену

Задать вопрос

Модулятор интенсивности на тонкопленочном ниобате лития с ультраширокой полосой модуляции представляет собой высокоэффективное электрооптическое устройство. Использование высокоточных технологий оптической связи и сборки позволяет достичь электрооптической полосы пропускания до 70 ГГц. По сравнению с традиционными модуляторами на объёмных кристаллах ниобата лития, настоящее устройство отличается низким полуволновым напряжением, высокой стабильностью, компактными размерами и термооптическим управлением смещением. Оно может широко применяться в цифровой оптической связи, микроволновой фотонике, магистральных сетях связи, а также в научно-исследовательских проектах в смежных областях связи.

Особенности:

РЧ полоса модуляции: до 70 ГГц.
Низкое полуволновое напряжение.
Низкие вносимые потери: до 5 дБ.
Компактные размеры.

Оптические характеристики (25℃)

Параметр	Значение	Ед. измерения
Рабочая длина волны	~1550	нм
Коэффициент экстинкции DC	≥20	дБ
Обратные потери	≤-27	дБ
Вносимые потери	5 (макс. 6)	дБ

Электрические характеристики (25℃)

Параметр	Значение	Ед. измерения
Электрооптическая полоса пропускания	65 (мин. 63)	ГГц
РЧ полуволновое напряжение @50 кГц	≤4	В
Тепловое смещение полуволновой мощности	≤50	мВт
РЧ обратные потери	≤-10	дБ

Предельно допустимые параметры

Параметр	Мин.	Макс.	Ед. измерения
Входная РЧ мощность		18	дБм
Размах напряжения на РЧ входе	-2,5	+2,5	В
Среднеквадратичное напряжение на РЧ входе		1,78	В
Входная оптическая мощность		20	дБм
Тепловое смещение напряжения		4,5	В
Тепловое смещение тока		50	А
Рабочая температура	-20	70	°C
Температура хранения	-40	85	°C
Относительная влажность	5	90	%

Цифровая передача данных.
Микроволновая фотоника.
Магистральная сеть связи.

LB-7C6PPBM71 - 70 ГГц амплитудный модулятор 592.83(Kб)

Модель	Описание
LB-7C6PPBM71	Амплитудный модулятор на основе тонкопленочного ниобата лития. Рабочий диапазон длин волн 1530 - 1565 нм. Полоса модуляции до 70 ГГц. Вносимые потери 5 дБ. Полуволновое напряжение 4 В.
