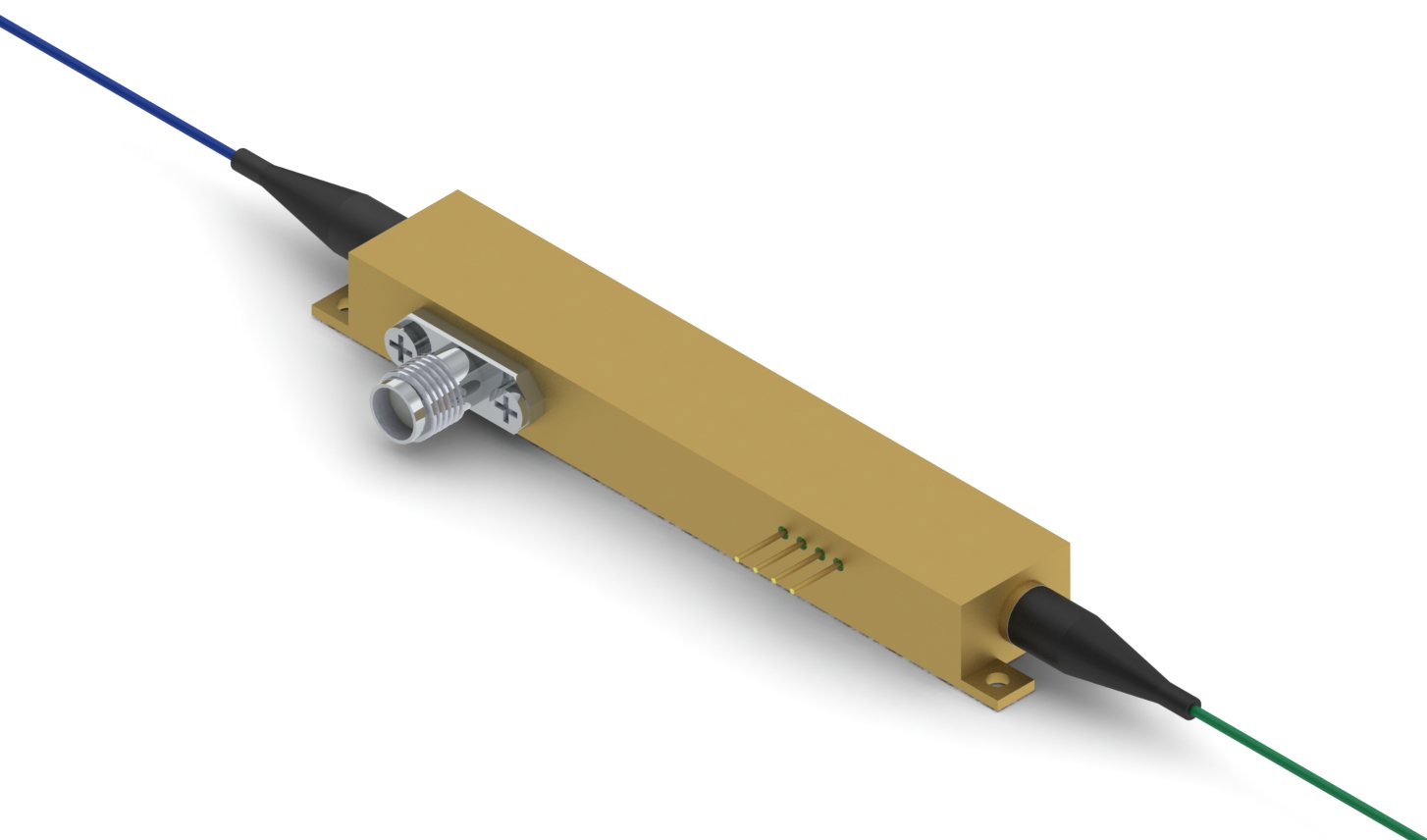

SSP-A-10-300M - 1064 нм 300 МГц амплитудный модулятор

Широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития серии SSP-A-10-300M.

Рабочий диапазон длин волн 980 - 1150 нм.
Полоса модуляции до 300 МГц.
Вносимые потери 4 дБ.
Полуволновое напряжение 3 В.

Производитель: ROFEA OPTOELECTRONICS

Узнать цену

Задать вопрос

Параметры производительности модуляторов серии SSP-A-10-300M соответствуют самым высоким требованиям к компонентам применяемым в линиях передачи сигналов военного и гражданского назначения. Дизайн на основе кристалла ниобата лития X-среза обеспечивает модуляторам Маха-Цендера этой серии непревзойденную стабильность, низкие вносимые потери, оптимальную величину усиления линии передачи и высокую линейность при неизменном качестве сигнала в широком диапазоне рабочих условий.

Особенности:

Высокая линейность.
Полоса электро-оптической модуляции до 300 МГц.
Высокая стабильность.
Низкие вносимые потери.

Электрические характеристики

Параметр	Значение	Ед. измерения
Электро-оптическая полоса	300	МГц
Электрические обратные потери	-12	дБ
Полуволновое напряжение Vπ ВЧ	3 - 3,5	В
Сопротивление ВЧ входа	50	Ом
Сопротивление DC входа	1	МОм
Тип электрического разъёма	SMA	-

Оптические характеристики

Параметр	Значение	Ед. измерения
Кристалл	Ниобат лития X-среза	-
Рабочий диапазон длин волн	980 - 1150	нм
Вносимые потери	4 - 5	дБ
Коэффициент экстинкции DC	20 - 23	дБ
Динамический коэффициент экстинкции	12 - 13	дБ
Оптические обратные потери	-45	дБ

Предельно допустимые параметры

Параметр	Мин.	Макс.	Ед. измерения
Входная ВЧ мощность	-	28	дБм
Напряжение смещения	-20	+20	В
Входная оптическая мощность	-	20	дБм
Диапазон рабочих температур*	0	+70	°C
Температура хранения	-40	+85	°C
