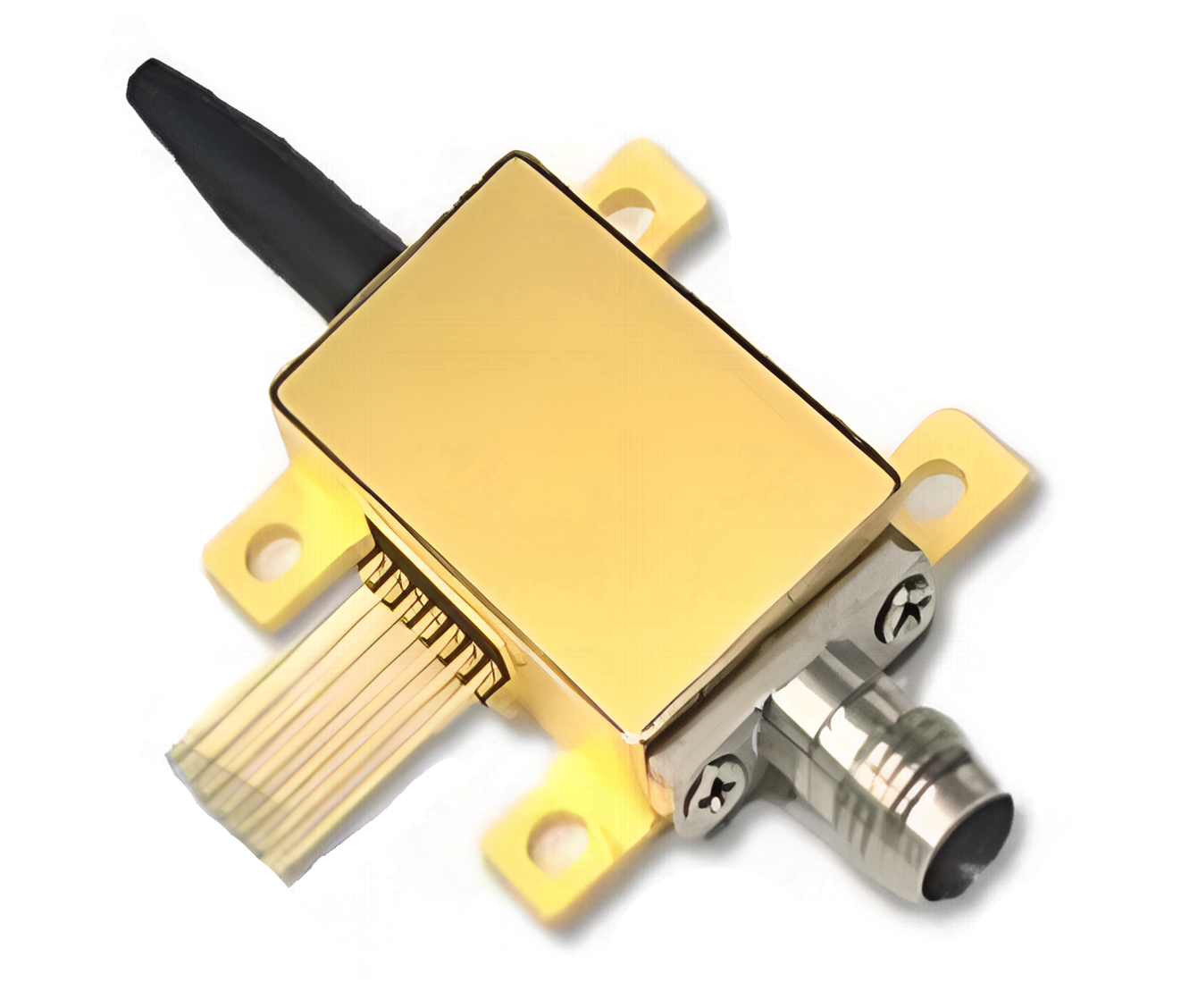

SSP-A-15-110 - 1550 нм 110 ГГц амплитудный модулятор
Широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития серии SSP-A-15-110.
- Рабочая длина волны 1550 нм.
- Полоса модуляции до 110 ГГц.
- Вносимые потери 5 дБ.
- Полуволновое напряжение 4 В.
Производитель: ROFEA OPTOELECTRONICS
Модуляторы серии SSP-A-15-110 обеспечивают превосходную производительность для высокоскоростной оптической связи, лазерного управления и зондирования. Они обладают такими преимуществами как высокая пропускная способность, высокая стабильность и низкое полуволновое напряжение. Модуляторы основаны на двухтактном интерферометре Маха-Цендера и имеют стабильные физические и химические характеристики.
Особенности:- Низкие вносимые потери.
- Низкое полуволновое напряжение.
- Широкая полоса электро-оптической модуляции до 110 ГГц.
- Компактность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Оптические характеристики | ||
| Рабочая длина волны | 1550 | нм |
| Коэффициент оптической экстинкции | ≥ 20 | дБ |
| Оптические обратные потери | ≤ -27 | дБ |
| Оптические вносимые потери |
Макс. 6 Тип. 5 |
дБ |
| Электрические характеристики | ||

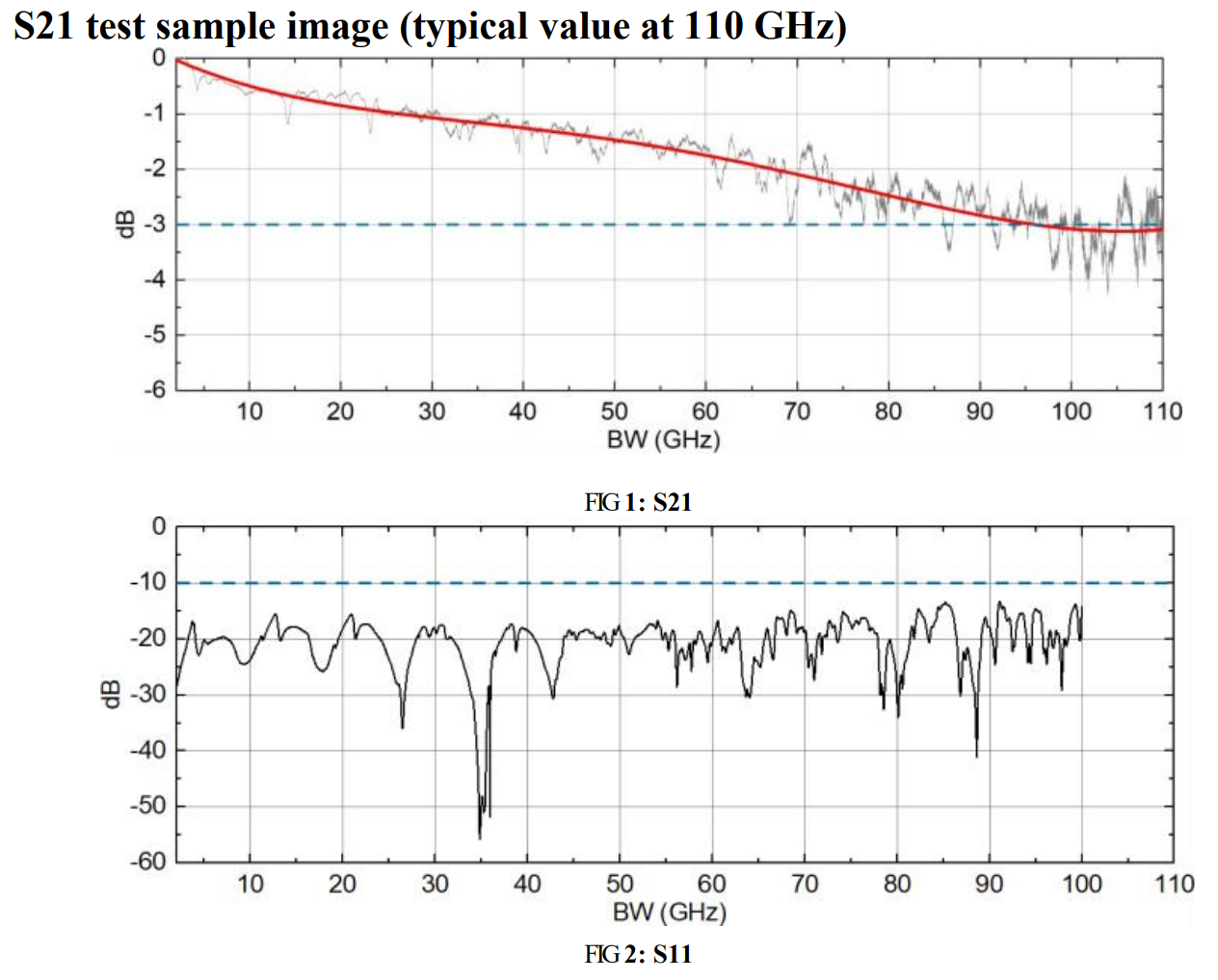

| Электрооптическая полоса пропускания на уровне 3 дБ (начиная с 2 ГГц) |
Макс. 100 Тип. 105 |
ГГц |
| Полуволновое напряжение @50 кГц | ≤ 4 | В |
| Полуволновая мощность термического смещения | ≤ 50 | мВт |
| РЧ потери на отражение | ≤ -10 | дБ |
| Рабочие условия | ||
| Рабочая температура | -20~70 | °C |
Предельно допустимые параметры
|
Параметр
|
Макс. | Мин. | Ед. измерения |
|---|---|---|---|
| Входная мощность ВЧ-сигнала | - | 18 | дБм |
| Размах входного РЧ напряжения | - 2,5 | 2,5 | В |
| Среднеквадратичное напряжение РЧ входа | - | 1,78 | В |
| Напряжение термического смещения | - | 4,5 | В |
| Ток термического смещения | - | 50 | мА |
|
Входная оптическая мощность
|
- | 20 | дБм |
|
Температура хранения
|
- 40 | 85 | °C |
| Относительная влажность | 5 | 90 | % |
- Радиофотоника (ROF).
- Квантовое распределение ключей.
- Лазерные системы измерения.
- Полосовая модуляция.
- Медицинское оборудование.
- Когерентная оптическая связь.
- Оптико-электронные системы.
