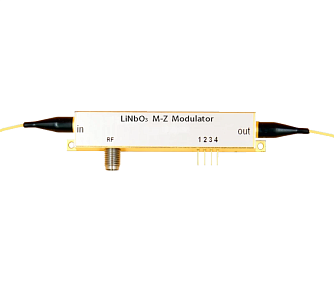

SSP-A-07-10 - 780 нм 10 ГГц амплитудный модулятор
SSP-A-07-10 - широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития с высоким коэффициентом экстинкции.
- Рабочий диапазон длин волн 760 - 800 нм.
- Полоса модуляции 10 ГГц.
- Вносимые потери до 5 дБ.
Производитель: ROFEA OPTOELECTRONICS
Амплитудные модуляторы SSP-A-07-10 на основе LiNbO3 широко используются в высокоскоростных оптических системах связи, лазерном зондировании и системах ROF благодаря хорошим электрооптическим характеристикам. Работа устройства основана на двухтактном интерферометре Маха-Цендера и конструкции X-cut, обладает стабильными физико-химическими характеристиками, что позволяет применять такие модуляторы как в лабораторных экспериментах, так и в промышленных системах. Устройства имеют высокую скорость отклика, и поэтому широко используются в генераторах световых импульсов, волоконных датчиках, лазерных радарах и других областях.
Особенности:- Коэффициент экстинкции более 20 дБ.
- Низкое полуволновое напряжение.
- Высокая линейность.
- Широкая полоса электро-оптической модуляции 10 ГГц.
- Высокая стабильность.
- Низкие вносимые потери.

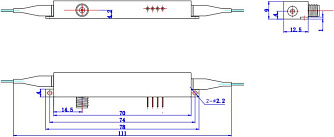

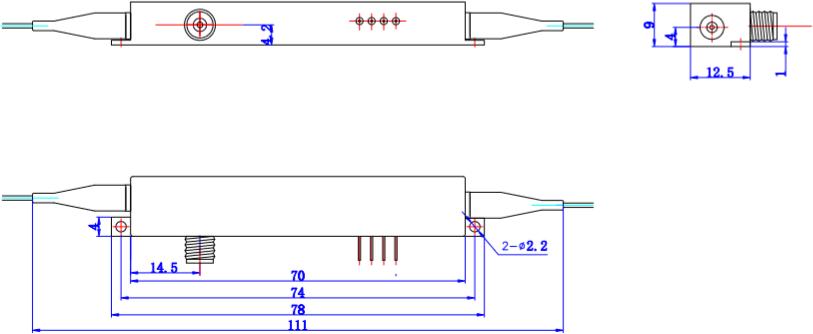

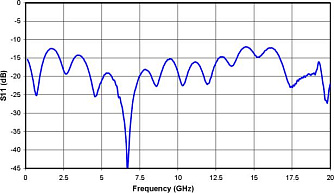

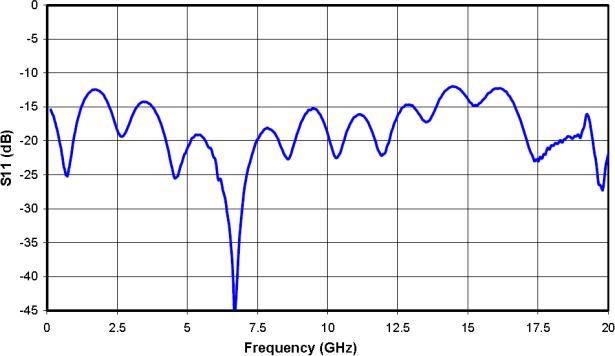

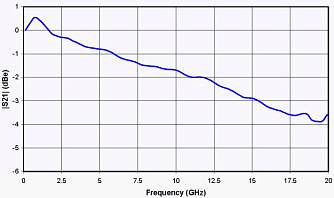

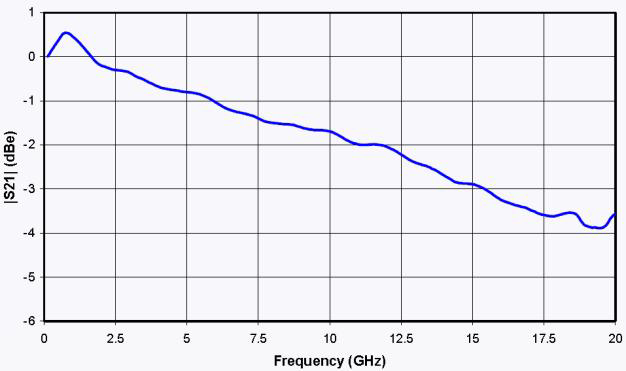

Графики S-параметров:

Электрические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Электро-оптическая полоса
|
10 - 12 | ГГц |
|
Электрические обратные потери
|
-12 | дБ |
|
Vp ВЧ @1 кГц
|
2,5 - 3 | В |
|
Vp ВЧ @BIAS
|
3 - 4 | В |
|
Сопротивление ВЧ входа
|
50 | Ом |
|
Сопротивление DC входа
|
1 | МОм |
|
Тип электрического разъёма
|
SMA (f) | - |
Оптические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Кристалл
|
Ниобат лития X-среза | - |
|
Рабочий диапазон длин волн
|
760 - 800 | нм |
|
Вносимые потери
|
4,5 - 5 | дБ |
|
Коэффициент экстинкции DC
|
20 - 23 | дБ |
|
Динамический коэффициент экстинкции
|
20 - 23 | дБ |
|
Оптические обратные потери
|
- 45 | дБ |
Предельно допустимые параметры
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
|
Входная ВЧ мощность
|
- | 28 | дБм |
|
Напряжение смещения
|
-15 | 15 | В |
|
Входная оптическая мощность
|
- | 20 | дБм |
|
Диапазон рабочих температур*
|
-10 | +60 | °C |
|
Температура хранения
|
-40 | +85 | °C |
| Влажность | 5 | 90 | % |
- Системы ROF.
- Квантовое распределение ключей.
- Лазерные сенсорные системы.
- Модуляция боковой полосы.
