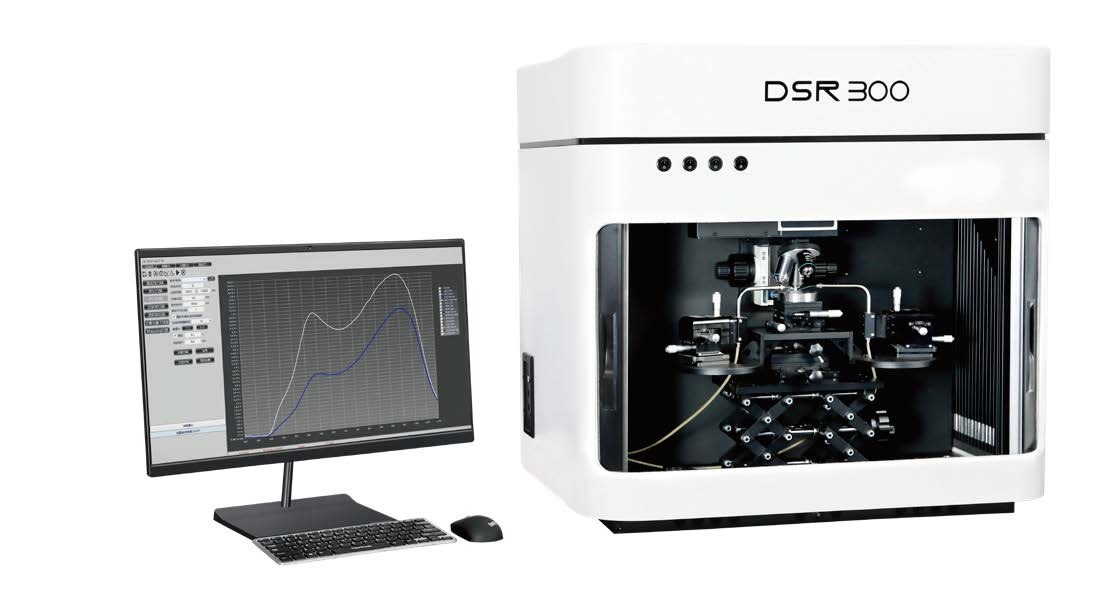

DSR300 - микроскопическая система измерения спектральной чувствительности детекторов

DSR300 – комплексная система измерения спектрального отклика различных детекторов размером до 100 мкм.
  • Измерение спектральной чувствительности, внешней квантовой эффективности, кривых IT при смещающем напряжении, картирование LBIC, тестирование линейности отклика.
  • Выбор источника: ксеноновая лампа, CW лазер, импульсный лазер, источник суперконтинуума.
  • Выбор объективов: 10x, 50x, 50x УФ, 40x отрражающий.
  • Криостат 190-600 ℃.

Производитель:  EV

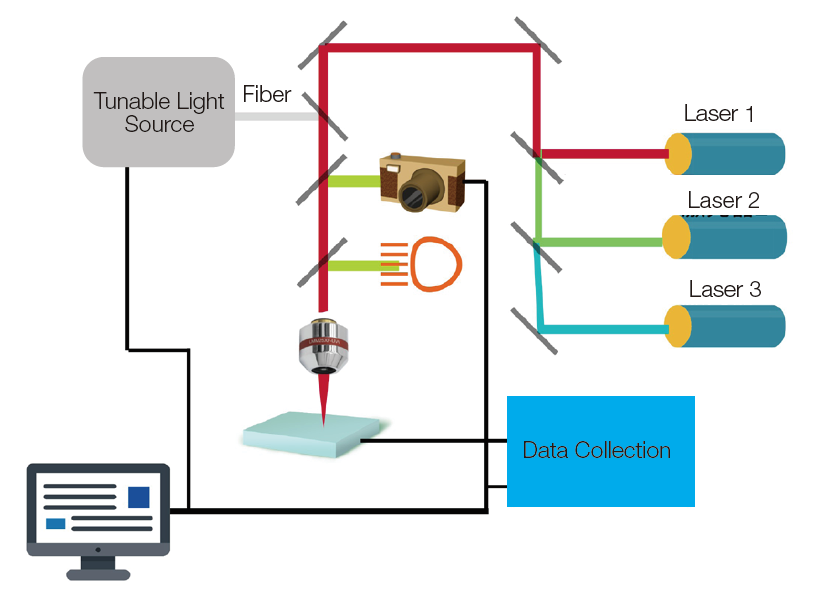

Система калибровки спектральной чувствительности детектора DSR300 объединяет опыт внедрения системы спектральной чувствительности во многие научно-исследовательских установок, и использует микроскоп для тестирования спектральных характеристик миниатюрных детекторов.

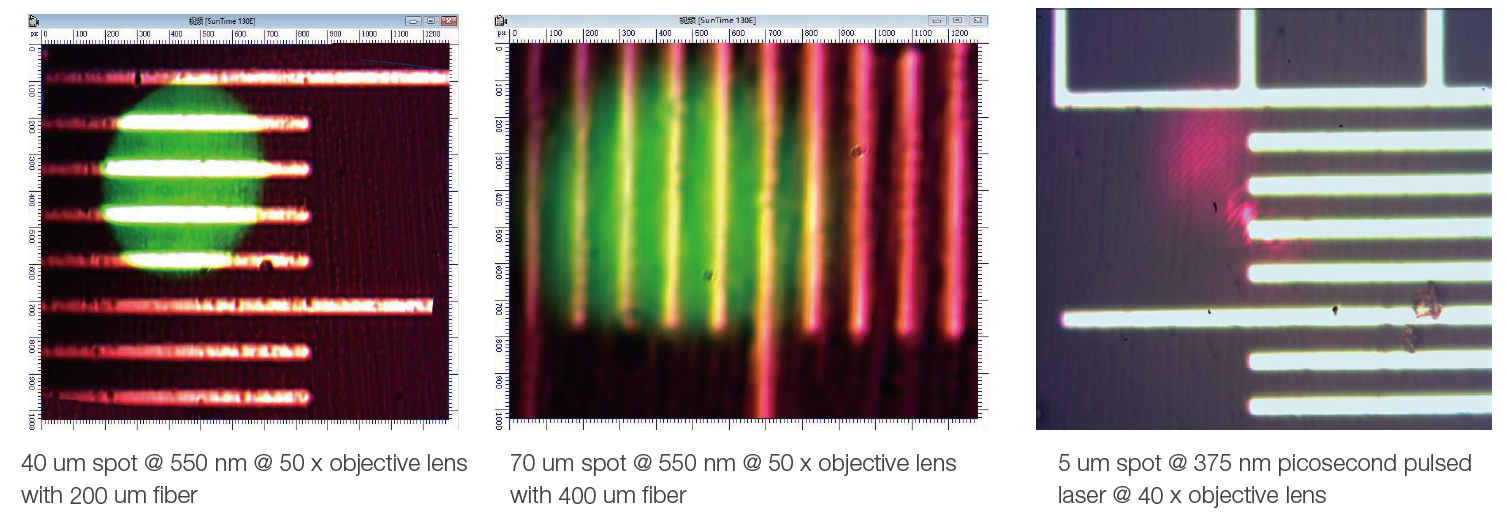

Система DSR300 используется для анализа материалов малого форм-фактора и предоставляет высокоточное спектральное сканирование и сканирование фототока. Пучок размером 40 мкм позволяет тестировать образцы размером от 100 мкм. Система отличается высокой стабильностью и высокой точностью измерений, а также оснащена дружественным интерфейсом.

Измеряемые параметры:

  • Спектральная чувствительность;
  • Зависимость тока от времени при смещении;
  • Внешняя квантовая эффективность;
  • LBIC;

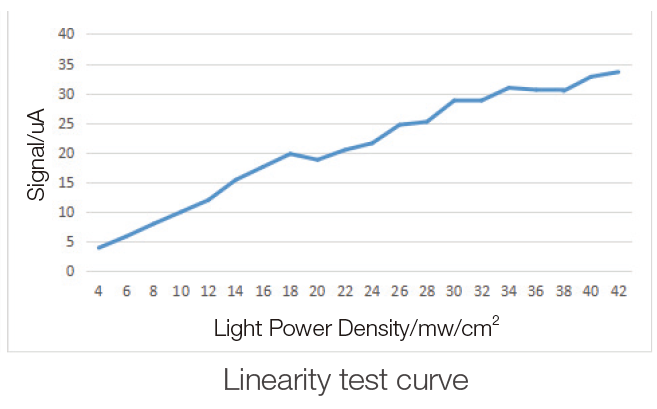

  • Линейность спектрального отклика.

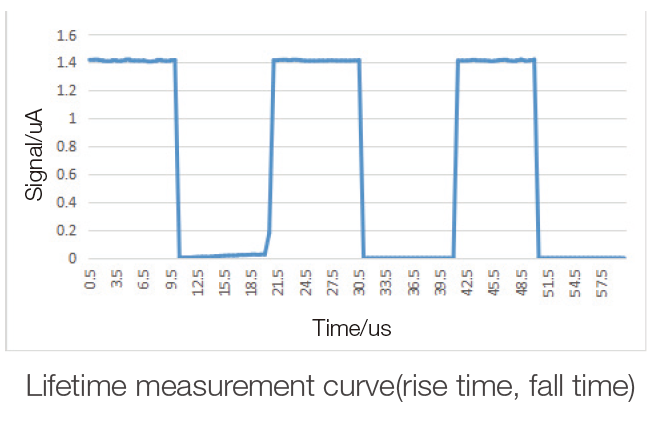

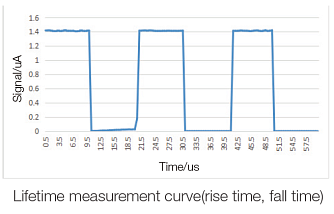

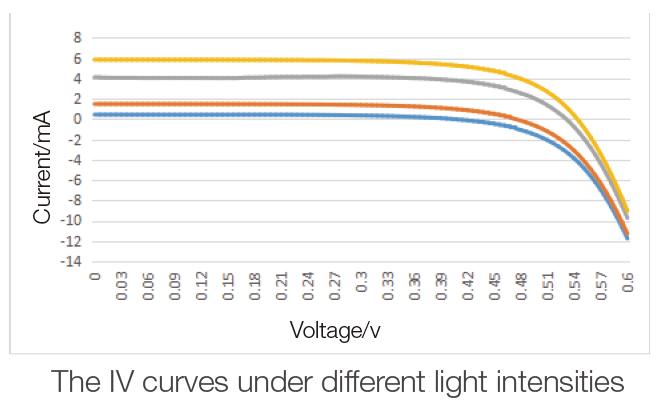

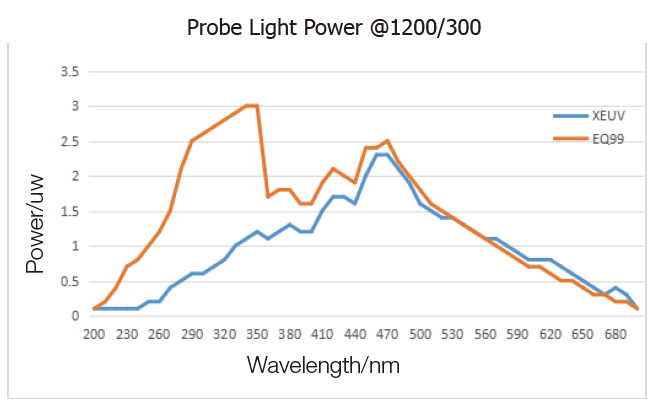

Примеры получаемых данных:





Параметр
Значение Ед. измерения
Источник света
Ксеноновый источник света


Спектральный диапазон
250 – 1800
нм
Нестабильность мощности
< 1 %
Источник суперконтинуума


Спектральный диапазон
400 – 2400
нм
Частота повторения импульсов
0,01-200 МГц
Длительность импульсов
100 пс
CW лазер

Центральная длина волны
405 / 532 / 633 / 808 / 980
нм
Нестабильность мощности
< 1
%
Импульсный лазер

Центральная длина волны
375 / 405 / 488 / 785 / 976
нм
Частота повторения импульсов
1-20 МГц
Длительность импульсов
100 пс
Монохроматор

Спектральное разрешение
0,1 нм
Точность установки длины волны
±0,2
нм
Воспроизводимость установки длины волны
±0,1
нм
Шаг сканирования
0,005    нм
Спектральный диапазон
200 – 2000
нм
Ширина щели
от 0,2 до 3 мм
Уровень рассеянного света
10-5
Колесо светофильтров
автоматизированное, с 5 фильтрами
Объективы
Объектив 10x
Рабочее расстояние > 17 мм, NA 0.42, диапазон 350-800 нм
Объектив 50x
Рабочее расстояние > 17 мм, NA 0.42, диапазон 480-1800 нм

Объектив 50x УФ
Рабочее расстояние > 12 мм, NA 0.42, диапазон 240-500 нм

Объектив 40x отражающий
Рабочее расстояние > 7,8 мм, NA 0.5, диапазон 200 нм - 20 мкм

Модуль обработки данных
Синхронный усилитель DCS
Частота 20 Гц - 1 кГц;
Сдвиг < 0,11°/°C ниже 10 кГц;
Режим ток/напряжение;
Чувствительность от 1 нВ до 1 В (полная шкала);
Усиление тока 106 или 108 В/А;
Динамический диапазон > 100 дБ;
Отображаемые величины X,Y, R, θ
Keithley 2612B
Диапазон тока 100 нА / 1 А;
Минимальный сигнал 1 нА;
Шум 100 пА;
Разрешение 100 фА;
Число каналов 2

Keithley 2636B
  Диапазон тока 100 нА / 1 А;
Минимальный сигнал 10 пА;
Шум 1 пА;
Разрешение 10 фА;
Число каналов 2

Криостат
Температурный диапазон
от -196 до 600 °C
Разрешение по температуре
0,1 °C
Диаметр отверстия
24 мм
Размер образца
22 мм
Рабочее расстояние
4,5 - 12,5 мм
Особенности
Герметичная камера для зондов, может быть заполнена защитным газом, независимый контроль температуры.
Зондовая станция
Тип зондов
микронные наконечники
Количество зондов
4 м
Ток утечки
1 пА
Тип держателя
с вакуумной абсорбцией
Диапазон перемещения платформы XYZ
12 мм
Разрешение перемещения
0,75 мкм
LBIC сканирование
Диапазон по XY
50 мм
Разрешение
5 мкм
Пространственное разрешение
1 мкм

  • Анализ фотодетекторов.
  • Мониторинг солнечных батарей.
  • Анализ широкозонных полупроводников.
  • Измерение квантовой эффективности и чувствительности детекторов УФ, глубокого УФ и видимого диапазонов.


Система производится под заказ. Для подбора системы требуется выбрать ее компоненты и уточнить список необходимых аксессуаров.
Модель Описание
DSR300 Микроскопическая система измерения спектральной чувствительности детекторов. Измерение спектральной чувствительности, внешней квантовой эффективности, кривых IT при смещающем напряжении, картирование LBIC, тестирование линейности отклика. Диапазон длин волн 200-2000 нм. Диаметр пучка 40 мкм. Источник ксеноновая лампа. 4 зонда. 4 объектива. В комплекте с синхронным усилителем DCS.
