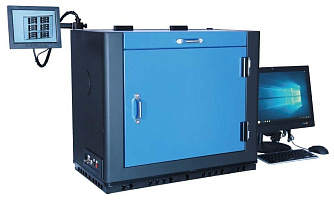

SCS600 - система для измерения квантовой эффективности солнечных ячеек

SCS600 – высокопроизводительная система второго поколения для измерения квантовой эффективности фотоэлектрических устройств производства Zolix Instruments.
  • Спектральный диапазон: от 250 до 1700 нм.
  • Диаметр пятна: до 1 мм.
  • Воспроизводимость: ≤1%.
  • Широкий выбор держателей образца.
  • Широкий выбор светодиодных источников света.

Производитель:  EV

SCS600 — это продвинутая система для тестирования квантовой эффективности/спектрального отклика солнечных элементов (фотоэлектрических устройств), разработанная Zolix Instruments. Система отлично подходит для измерения солнечных элементов из различных материалов, а также для управления качеством производства в научно-исследовательских институтах и на предприятиях.

Система отличается удобным дизайном и простым простым программным обеспечением, а новые высокоточные источники-измерители Keithley 2612B и 2636B улучшили возможности использования смещающего напряжения по сравнению с системой предыдущего поколения.

Для размещения образцов в SCS600 используется просторная темная комната с двойными дверцами.

Оборудование производится под заказ согласно потребностям заказчика, и обеспечивает высокую эффективность при сохранении большого количества функций.

Спектр источника (для решеток 1200 штр/мм, 600 штр/мм):


Основные особенности SCS600:

  • Использование отражательной оптики для равномерной освещенности.
  • Измерение внутренней и внешней квантовой эффективности (IQE,EQE), измерение IPCE.
  • Вычисление плотности тока короткого замыкания Jsc.
  • Система может быть оснащена герметизированным рабочим боксом (glove box) или вакуумной камерой.
  • Работа в широком диапазоне длин волн 250-1700 нм.
  • Мониторинг процесса измерения с помощью CCD-камеры.
  • Возможность использования смещающего излучения.
  • Измерения в режиме постоянного/переменного тока.
  • Выбор различных источников излучения (см. вкладку "Заказ").
  • Высокая стабильность источников света.
  • Поддержка источников-измерителей Keithley.
  • Высокое отношение сигнал/шум.

Модель   SCS600-XE SCS600-TH
SCS600-XT
Источник излучения   Ксеноновая лампа Галогенная лампа с парами брома Двойной источник
Диаметр пучка 1 мм
Воспроизводимость 200-400 нм 2% - 2%
400-1000 нм 1% 1% 1%
1000-1700 нм 1,5% 1,5% 1,5%

  • Анализ ИК фоточувствительных матричных элементов.
  • Анализ оптоволоконных детекторов.
  • Мониторинг солнечных батарей.
  • Анализ широкозонных полупроводников.
  • Измерение квантовой эффективности и чувствительности деткторов УФ, глубокого УФ и видимого диапазонов.


Система производится под заказ. Для подбора системы требуется выбрать ее компоненты и уточнить список необходимых аксессуаров.

1. Источник излучения


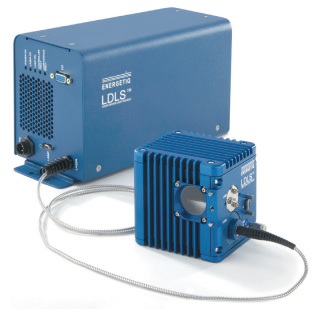

Ксеноновая лампа GLORIA-X150A


Галогенный источник


Двойной источник

2. Блок электроники (обработка данных)

  • Синхронный усилитель.
  • Источник-изммеритель Keithley 2400.
  • Источник-изммеритель Keithley 2612B.
  • Источник-изммеритель Keithley 2636B.

3. Источник смещения

  • LED, 365 нм, 420 мВт.
  • LED, 405 нм, 400 мВт.
  • LED, 450 нм, 320 мВт.
  • LED, 690 нм, 100 мВт.
  • LED, 760 нм, 100 мВт.
  • LED, 880  нм, 50 мВт.
  • LED, 980  нм, 50 мВт.

4. Аксессуары для камеры

  • 3-позиционная моторизированная платформа для образца.
  • Герметизированный рабочий бокс 380 x 290 x 400 мм.
  • Предметный столик IV-F1, расположение электродов: сверху, для измерения ВАХ монокристаллических ячеек большого размера 100 мм * 100 мм.
  • Предметный столик IV-F2, расположение электродов: сверху, для измерения ВАХ монокристаллических ячеек маленького размера до 50 мм * 50 мм.
  • Предметный столик QE-F4; расположение электродов: сверху, сбоку; круглый подвижный зонд; для измерения квантовой эффективности тонких пленок и солнечных элементов.
  • Предметный столик QE-F6-C, расположение электродов: сбоку, по краям ячейки, для измерения квантовой эффективности сенсибилизированных красителем солнечных элементов.
  • Предметный столик QE-F6-D, расположение электродов: снизу, с возможностью вращения, для измерения квантовой эффективности многопереходных образцов, перовскитов, для работы с зондами различной конструкции.
  • Предметный столик QE-F6-H, представляющий собой версию держателя QE-F6-D с герметичным окном для защиты от газов.

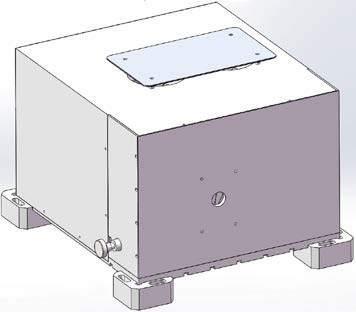

Glove box с моторизированной двухмерной платформой для образца и волоконным кабелем для подключения источника.


Универсальный предметный столик QE-F4

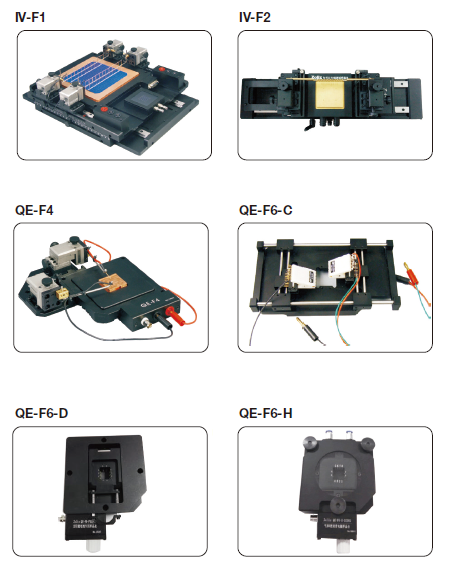

Ассортимент зондовых станций для системы SCS600




Модель Описание
SCS600-XE Система измерения спектральной чувствительности фотодетекторов. На базе ксеноновой лампы, синхронный усилитель.
SCS600-TH Система измерения спектральной чувствительности фотодетекторов. На базе галогенной лампы с парами брома, синхронный усилитель.
SCS600-XT Система измерения спектральной чувствительности фотодетекторов. На базе двойного (ксенон-галогенного) источника, синхронный усилитель.
IV-F1 Зондовая станция. Измерение ВАХ. Размеры образца 100 мм * 100 мм.
IV-F2 Зондовая станция. Измерение ВАХ. Размеры образца 50 мм * 50 мм.
QE-F4 Зондовая станция. Измерение КЭ. Размеры образца 30 мм * 30 мм. Два набора 3D регулируемых зондов, бескислородные медные электроды.
QE-F6-C Зондовая станция. Измерение ВАХ и КЭ. Размеры образца 100 мм * 100 мм. 2D регулируемые зонды, зажимы 3M для тестирования.
QE-F6-D Зондовая станция. Измерение ВАХ и КЭ. Размеры образца 35 мм * 35 мм. Нижнее расположение электродов. Рукоятка для выбора элемента при использования многослойных элементов.
QE-F6-H Зондовая станция. Измерение ВАХ и КЭ. Размеры образца 35 мм * 35 мм. Нижнее расположение электродов. Рукоятка для выбора элемента при использования многослойных элементов. Герметичное защитное окно.
