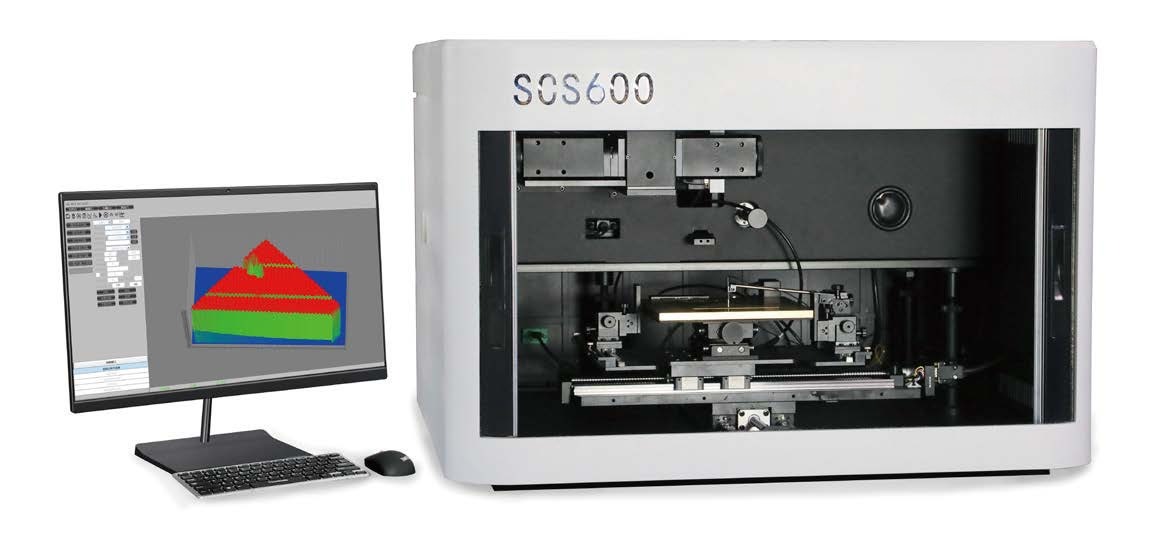

SCS600-MAX - система для измерения квантовой эффективности солнечных ячеек большой площади

SCS600-MAX – высокопроизводительная система для измерения квантовой эффективности фотоэлектрических устройств производства Zolix Instruments.
  • Спектральный диапазон: от 300 до 1700 нм.
  • Высокая стабильность интенсивности света.
  • Максимальный размер образцов: до 250 x 250 мм.
  • Быстрое картирование.

Производитель:  EV

SCS600-MAX — это продвинутая система для тестирования квантовой эффективности/спектрального отклика солнечных элементов (фотоэлектрических устройств), разработанная Zolix Instruments. В системе используется двойная конфигурация источника света, соответствующая последнему стандарту IEC60904, с использованием ксеноновых и вольфрамовых ламп для охвата всего диапазона солнечного спектра. Источник света отличается сверхвысокой стабильностью силы света, что обеспечивает высокую воспроизводимость результатов тестирования системы.

SCS600-MAX имеет максимальную площадь сканирования 250 x 150 мм и может работать в режимах переменного и постоянного тока. Пользовательский интерфейс ПО обеспечивает удобное управление и обработку данных. Функция быстрого картирования позволяет получить информацию о длине распространения носителей меньшинства и распределении дефектов в крупноразмерных ячейках. Система оснащена источником света на основе ксеноновой лампы мощностью 150 Вт с широким спектральным диапазоном от 300 до 1100 нм (опционально до 1700 нм).

Прибор, оснащенный моторизированной платформой, позволяет осуществлять быстрое сканирование квантовой эффективности (EQE) и тока, наведенного лазерного излучением (LBIC) для больших образцов. Пользователь может получить информацию о длине диффузии неосновных носителей заряда, глубине проникновения падающих фотонов и распределении дефектов в ячейке.

Основные особенности SCS600-MAX:

  • Полный спектр функций для тестирования фотоэлектрических характеристик солнечных элементов и пассивных компонентов волоконно-оптических систем.
  • Высокая стабильность интенсивности света и повторяемость измерений.
  • Пользовательское программное обеспечение с удобным интерфейсом и возможностью сохранения и экспорта данных.
  • Широкий спектральный диапазон от 300 до 1100 нм (опционально до 1700 нм).
  • Источник света на основе ксеноновой лампы мощностью 150 Вт.
  • Максимальный размер образца 250 x 250 мм.
  • Спектральная чувствительность.
  • Внешняя и внутренняя квантовая эффективность.
  • Эффективность преобразования фотоэлектронов.

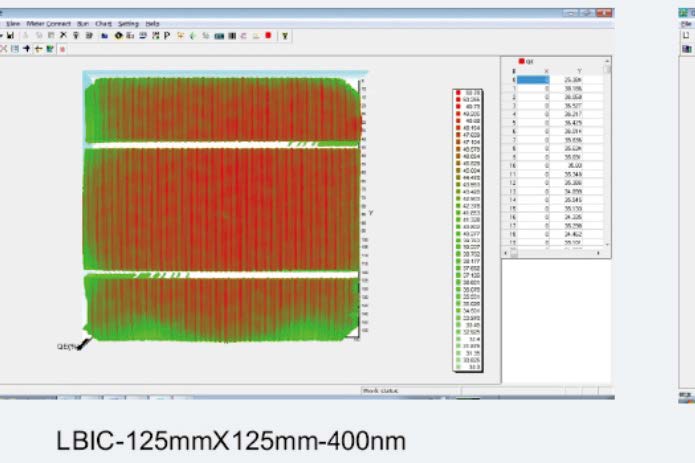

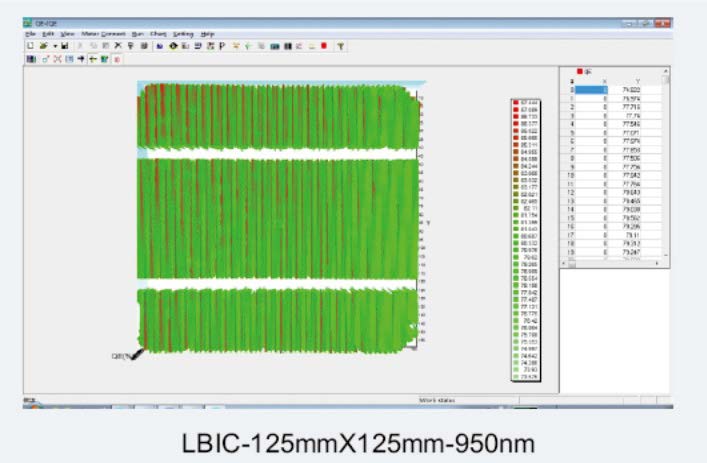

  • Картирование тока, индуцированного лучом.

Параметр Значение Ед. измерения
Источник света Ксеноновая лампа 150 Вт
Спектральный диапазон 300 - 1100 нм
Диаметр светового пятна 2 - 15 мм
Ширина полосы монохроматического света < 10
нм
Шаг 5 нм
Максимальная площадь сканирования 250 х 150
мм
Точность позиционирования 10 мкм

  • Анализ ИК фоточувствительных матричных элементов.
  • Анализ оптоволоконных детекторов.
  • Мониторинг солнечных батарей.
  • Анализ широкозонных полупроводников.
  • Измерение квантовой эффективности и чувствительности деткторов УФ, глубокого УФ и видимого диапазонов.


Модель Описание
SCS600-MAX Система для измерения солнечных ячеек на большой площади. Диапазон длин волн 300-1100 нм, 1700 нм (опционально). Диаметр светового пятна 2 - 15 мм. Максимальная площадь сканирования 250 х 150 мм. Точность позиционирования 10 мкм.
