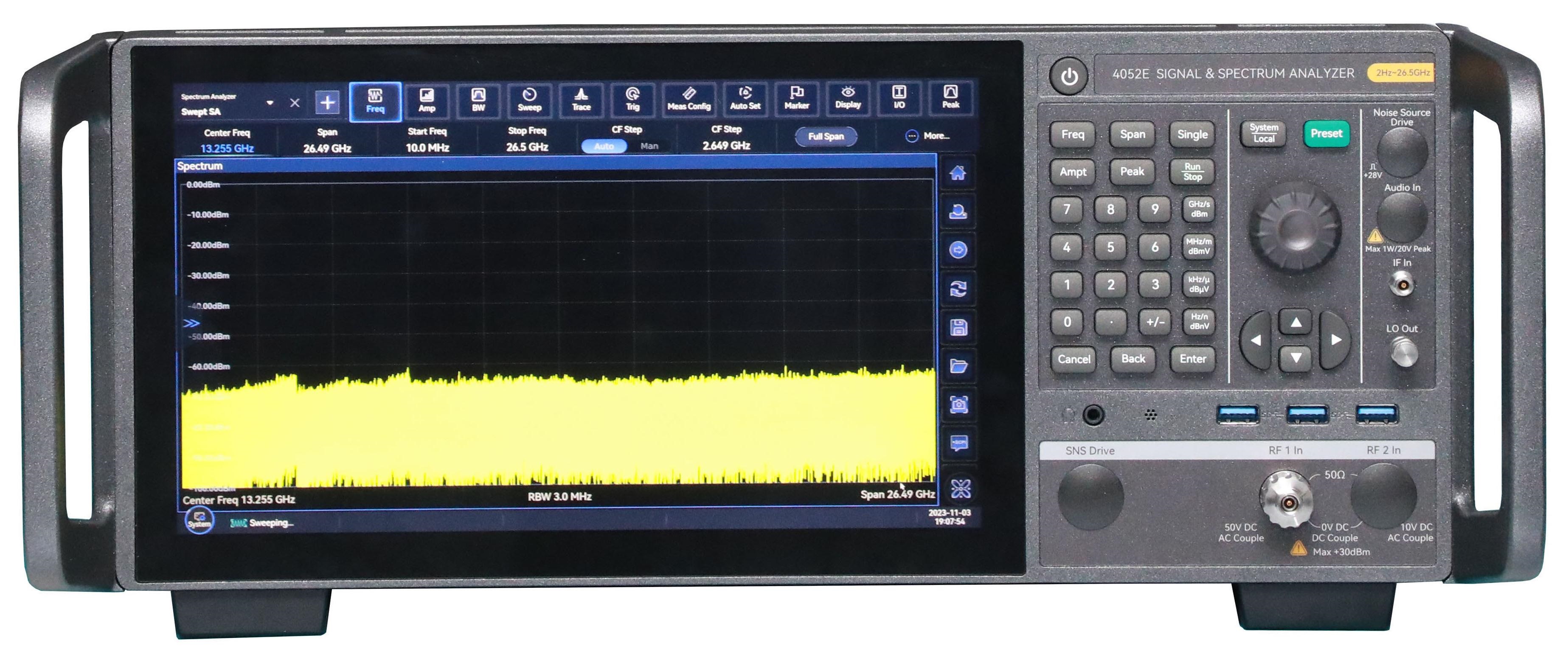

4052 - анализаторы сигнала и спектра

Анализаторы сигналов и спектра серии 4052 совмещают в себе функции высокочувствительного анализатора спектра, измерителя мощности, IQ анализатора, векторного анализатора сигналов, анализатора переходных процессов, анализатора импульсного сигнала, измерительного демодулятора и измерителя фазового шума.
  • Спектральный диапазон: 2 Гц - 4/8/13.6/18/26.5/40/45/50 ГГц.
  • Максимальная полоса анализа: 1,2 ГГц.
  • Фазовый шум(смещение 10 кГц, несущая 1 ГГц): -120 дБн/Гц.
  • Технология GigE.
  • Широкий функционал и набор опций.

Анализаторы сигнала и спектра серии 4052 являются высокопроизводительным флагманским продуктом, положительно отличающимся такими характеристиками, как широкий динамический диапазон, низкий уровень фазового шума, высокая точность определения амплитуды сигнала и скорость проведения измерений. Это делает его идеальным инструментом для исследований, разработок и производства в области беспроводной связи, аэрокосмической и оборонной промышленности, а также для тестирования оборудования в других отраслях.

Производительность и характеристики:

  • Сверхширокий частотный диапазон. Диапазон измеряемых частот колеблется от 2 Гц до 50 ГГц с 8 дополнительными конфигурациями частотных диапазонов, позволяя точно измерять сигналы в широком спектре частот, от низких частот до миллиметровых волн.
  • Низкие фазовые шумы. Обладая отличными характеристиками фазового шума, он может удовлетворить самые высокие требования пользователей к измерениям сигналов радаров и связи. При несущей частоте 1 ГГц и смещении частоты 10 кГц фазовый шум превышает -120 дБн/Гц.
  • Выдающиеся характеристики DANL. Отображаемый средний уровень шума на частоте 1 ГГц составляет - 154 дБм/Гц, после настройки предусилителя он может достигать -165 дБм/Гц, а после включения функции шумоподавления -172 дБм/Гц.
  • Высокоточное измерение амплитуды. Обеспечивает высокую точность измерений ±0.5 дБ в диапазоне частот ниже 8 ГГц.

Рисунок 1. DANL с включенным/выключенным предусилителем.

Полоса анализа:

  • Шесть конфигураций: 10 МГц (стандартная), 40 МГц, 200 МГц, 400 МГц, 600 МГц, 1,2 ГГц.
  • Динамический диапазон без помех при полосе анализа 200 МГц составляет -75 дБн, а при 1,2 ГГц составляет -65 дБн.

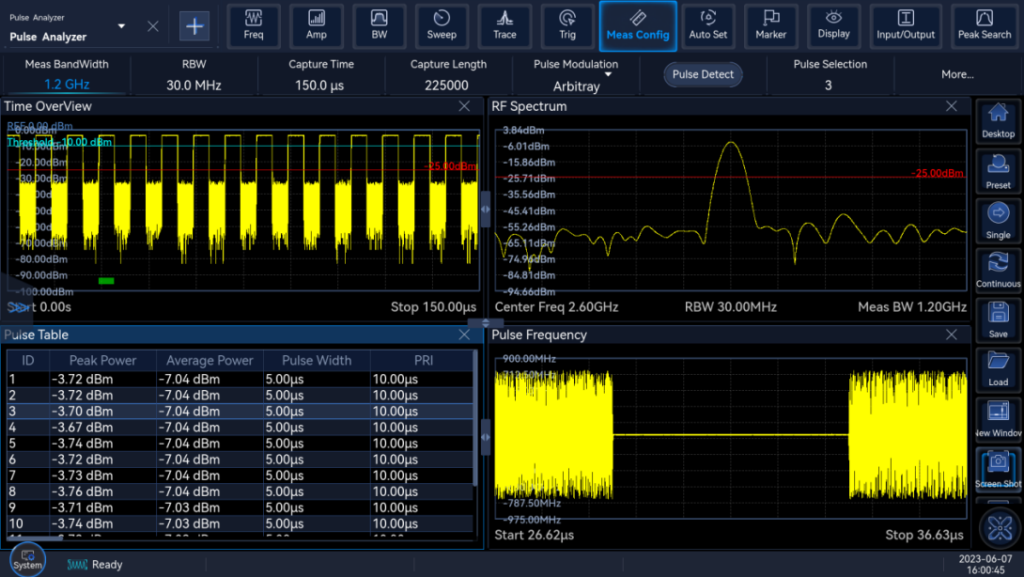

Рисунок 2. Измерение полосы пропускания 1,2 ГГц.

Анализ протоколов беспроводной связи:

  • Функция измерения 5G NR позволяет выполнять анализ демодуляции восходящих и нисходящих сигналов 5G NR в версиях 3GPP Rel 15 и Rel 16. Поддерживает дуплексные режимы FDD и TDD, а также форматы модуляции от QPSK до 256 QAM. Позволяет настраивать тестовые модели и параметры под конкретные задачи, а также предоставляет результаты измерений, такие как вектор ошибок, амплитуда вектора ошибки модуляции (EVM), погрешность частоты и мощность различных каналов и сигналов. Результаты измерений могут быть представлены в виде диаграммы реализуемых состояний сигнала, сводной таблицы ошибок, распределения ресурсов и других отображаемых карт.
  • Анализ сигналов LTE, NB-IoT, WCDMA, GSM. С помощью специализированного программного обеспечения для анализа протоколов можно выполнять анализ модуляции сигналов связи LTE, LTE-Advanced, NB-IoT, WCDMA, GSM, EDGE, предоставляя различные результаты измерений, такие как EVM, диаграмма реализуемых состояний сигнала и частотная погрешность.
  • Анализ характеристик сигналов беспроводной связи. Благодаря функции внеполосной настройки, можно одним нажатием кнопки настроить стандартную и предельную линию, а также эффективно измерить коэффициент утечки по соседним каналам (ACLR) и спектральную эмиссионную маску (SEM).

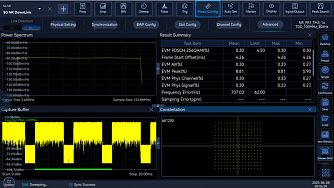

Рисунок 3. Анализ сигнала 5G NR измерения.

Мощная функция анализа спектра в режиме реального времени:

Функция анализа спектра в реальном времени является отличным инструментом тестирования изменяющихся во времени сигналов, таких как импульсные, аналоговые сигналы и сигналы со скачкообразной перестройкой частоты.

  • Захват импульсного сигнала. Возможность обнаруживать и фиксировать кратковременные сигналы, которые могут появляться в переходных процессах или среди шумовых сигналов. Это включает в себя возможность запуска и перехвата данных в переходных сигналах, что позволяет анализировать события переходных сигналов как во временной, так и в частотной областях.
  • Высокая производительность обработки данных в режиме реального времени с высокой пропускной способностью. Полоса пропускания для анализа в реальном времени составляет до 400 МГц, длительность перехвата сигнала в частотной области составляет менее 0,6 мкс, длительность перехвата сигнала во временной области - менее 2 нс, а скорость обработки спектра достигает 1500000 раз в секунду.

Рисунок 4. Анализ спектра в режиме реального времени.

Запись и воспроизведение данных в реальном времени с полной пропускной способностью:

  • Превосходные радиочастотные характеристики. Идеальный инструмент для сбора и записи радиосигналов. Большой динамический диапазон, низкий уровень искажений и высокая чувствительность позволяют устройству эффективно работать с широким спектром сигналов. Эти характеристики в сочетании с функцией анализа спектра 4052 универсальным инструментом для поиска, анализа и воспроизведения сложных сигналов, что делает его незаменимым инструментом для исследований и разработок в области радиосвязи и смежных областях.
  • Запись и воспроизведение. Полоса пропускания записываемого сигнала достигает 1200 МГц, имеется функция запуска и остановки записи, а также предварительный спектральный анализ в режиме реального времени.

Рисунок 5. Решение для записи и воспроизведения данных.

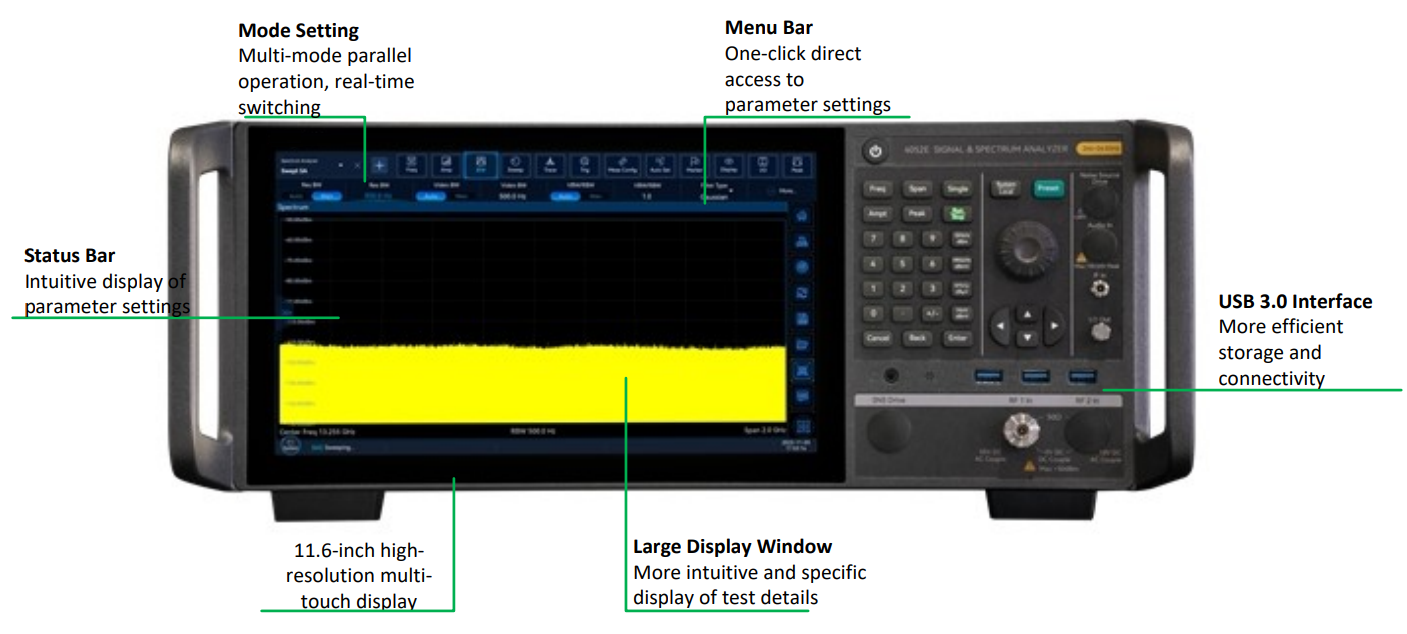

Усовершенствованный пользовательский интерфейс:

  • 4052 оснащен сенсорным экраном диагональю 11,6", на котором информация о тестировании отображается более полно. Меню настройки параметров является лаконичным и позволяет напрямую настраивать параметры с помощью одной клавиши. Параллельная работа и отображение нескольких режимов измерения, удобное и эффективное переключение режимов.

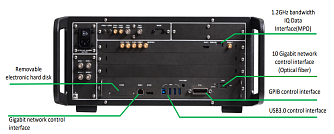

  • 10-гигабитный сетевой интерфейс для обеспечения более высоких пропускной способности, скорости и стабильной передачи данных.
  • Встроенный жесткий диск емкостью 4 ТБ (опционально) обеспечивает удобство хранения данных во время измерений.



Параметр Значение Ед. Измерения
Рабочий диапазон частот Модель DC AC Гц
4052A 2 - 4·109 10·106 - 4·109
4052B 2 - 9·109 10·106 - 8·109
4052C 2 - 13,2·109 10·106 - 13,6·109
4052D 2 - 18·109 10·106 - 18·109
4052E 2 - 26,5·109 10·106 - 26,5·109
4052F 2 - 40·109 10·106 - 40·109
4052G 2 - 45·109 10·106 - 45·109
4052H 2 - 50·109 10·106 - 50·109
10 МГц генератор эталонной частоты Точность определения частоты: ± (последняя дата калиброки х скорость старения + температурная стабильность + точность калибровки)
Скорость старения: ± 5 х 10-10/день
Температурная стабильность: ± 1.5 х 10-8 (20ºС ~30ºС) ± 5 х 10-8 (0ºС ~55ºС)
Точность калибровки: ± 4 х 10-8
пм
Точность считывания частоты ± (считанная частота х точность опорной частоты + 0,1% диапазона частот + 5%
разрешение полосы пропускания + 2 Гц + 0,5 горизонтальное разрешение*)
*: горизонтальное разрешение = амплитуда / (количество точек развертки - 1)
Точность расчета частоты
± (считанная частота х точность опорной частоты + 0,1 Гц) Гц
Амплитуда
Диапазон: 0 Гц (нулевая амплитуда), 10 Гц - самая высокая частота модели
Точность: ± (0,1% х амплитуда + амплитуда/ (количество точек развертки-1))
Диапазон времени развертки
амплитуда ≥ 10 Гц: 1 мс - 16000 с
амплитуда = 0 Гц: 1 мкс - 16000 с
Разрешение по полосе пропускания
Диапазон: 0,1 Гц - 20 МГц (1,2,3,5 шагов)
погрешность преобразования:
± 0,1 дБ: 1 Гц - 1 МГц (1,2,3,5 шагов)
± 0,3 дБ: 5 - 20 МГц (1,2,3,5 шагов)

Полоса пропускания видеосигнала
1 - 20·106  (1,2,3,5 шагов)
Гц
Полоса пропускания анализа сигнала
10 МГц (стандарт), 40 МГц (опция H38-40), 200 МГц (опция H38-200), 400 Мгц (опция Н38-400), 600 МГц (опция H38-600), 1,2 ГГц (опция H38-1200)
Триггер
cвободный, линейный, видео, внешний уровень (передняя панель), внешний уровень (задняя панель), пакет РЧ сигналов, таймер
Детектор развертки
нормальный, положительного максимума, отрицательного максимума, детектор выборки, видео усреднение, усреднение мощности, усреднение напряжения
Однополосный фазовый шум
(центр. частота 1ГГц, 20°C - 30°C)
Смещение частоты Особенность
100 Гц -95  дБн/Гц
1 кГц -112 дБн/Гц
10 кГц -122 дБн/Гц
100 кГц -122 дБн/Гц
1 МГц -135  дБн/Гц
Шумовая остаточная модуляция несущей
(разрешение по полосе пропускания 10 Гц, полоса пропускания видеосигнала 10 Гц)
≤(0,25 Гц x N)p-p, номинальное значение в течение 20 мс
Отображаемый средний уровень шума
(входной сигнал подключен для определения нагрузки, выборки или средней волны, тип среднего значения - логарифмический, затухание на входе 0 дб, коэффициент усиления - DANL в качестве приоритета, 20°C - 30°C)

4052A/B С предусилителем (выключен)
Частотный диапазон Особенность Типичное значение
10  МГц  - 1 ГГц -151 дБм -154 дБм
1 ГГц  - 2 ГГц -149 дБм -154 дБм
2 ГГц - 3 ГГц -148 дБм -151 дБм
3 ГГц - 4 ГГц -144 дБм -148 дБм
4 ГГц - 6 ГГц -147 дБм -150 дБм
6 ГГц - 8 ГГц -145 дБм -149 дБм
4052A/B С предусилителем (включен)
Частотный диапазон Особенность Типичное значение (H34A-XX) Типичное значение (H34-XX)
10 МГц  - 50 МГц -156 дБм -160 дБм -160 дБм
50 МГц - 4 ГГц -161 дБм -164 дБм -164 дБм
4 ГГц - 6 ГГц -161 дБм -164 дБм -165 дБм
6 ГГц - 8 ГГц -157 дБм -160 дБм -163 дБм
4052C/D/E/F/G/H С предусилителем (выключен)
Частотный диапазон Особенность
Типичное значение
10 МГц - 1 ГГц -149 дБм -153 дБм
1 ГГц - 2 ГГц -147 дБм -152 дБм
2 ГГц - 3 ГГц -146 дБм -149 дБм
3 ГГц - 4 ГГц -141 дБм -146 дБм
4 ГГц - 6 ГГц -142 дБм -147 дБм
6 ГГц - 8 ГГц -139 дБм -143 дБм
8 ГГц - 18 ГГц -145 дБм -148 дБм
18 ГГц - 26,5 ГГц -141 дБм -144 дБм
26,5 ГГц - 40 ГГц -135 дБм -140 дБм
40 ГГц - 45 ГГц -134 дБм -139 дБм
45 ГГц - 50 ГГц -130 дБм -136 дБм
4052C/D/E/F/G/H С предусилителем (включен)
Частотный диапазон Особенность
Типичное значение
10 МГц - 50 МГц -156 дБм -160 дБм
50 МГц - 4 ГГц -161 дБм -164 дБм
4 ГГц - 6 ГГц -161 дБм -165 дБм
6 ГГц - 8 ГГц -157 дБм -163 дБм
8 ГГц - 18 ГГц -157 дБм -160 дБм
18 ГГц - 26,5 ГГц -154 дБм -158 дБм
26,5 ГГц - 40 ГГц -151 дБм -157 дБм
40 ГГц - 50 ГГц -148 дБм -154 дБм
Частотная характеристика и абсолютная точность амплитуды (затухание 10 дБ, 20°C - 30°C) Частотный диапазон Предуселитель выключен
Предуселитель включен
10 МГц - 4 ГГц ± 0,4 дБ ± 1,0 дБ
4 ГГц - 8 ГГц ± 0,5 дБ ± 1,5 дБ
8 ГГц - 18 ГГц ± 1,5 дБ ± 2,5 дБ
18 ГГц - 26,5 ГГц ± 2,0 дБ ± 3,0 дБ
26,5 ГГц - 45 ГГц ± 2,5 дБ
45 ГГц - 50 ГГц ± 3,0 дБ ± 3,5 дБ
Абсолютная точность амплитуды (затухание 10 дБ, 20°C..30°C, 1 Гц ≤ разрешающая способность полосы пропускания ≤ 1 МГц   , входной сигнал - 10..- 50 дБм):
±0,24 дБ - 500 МГц
± (0,24 дБ + частотная характеристика) - все частоты
Сжатие динамического диапазона усиления 1 дБ (уровень смесителя, двухтональный тест, разрешение по полосе пропускания 5 кГц, частотный интервал 3 МГц, 20°C-30°C)
Частотный диапазон Особенность
10 МГц - 100 МГц 0 дБм
100 МГц - 1 ГГц 0 дБм
1 ГГц - 8 ГГц +5 дБм
8 ГГц - 50 ГГц +5 дБм
Искажение интермодуляции третьего порядка (TOI) (сигнал 2 - 10 дБм, частотный интервал 50 кГц, 20℃ - 30℃) Частотный диапазон Особенность
10 МГц - 200 МГц +12 дБм
200 МГц - 4 ГГц +17 дБм
4 ГГц - 8 ГГц +16 дБм
8 ГГц - 50 ГГц +18 дБм
Остаточный отклик (входной конец подключен к соответствующей нагрузке, ослабление 0 дБ) -90 дБм - 200 кГц - 8 ГГц
Размеры 426±4 х 177±4 х 450±4 (без учета ручки, подставки для ног, нижних ножек)
мм
Вес около 23 (в зависимости от конфигурации)   кг
Источник питания AC 110-240 В: 50-60 Гц
В
Потребляемая мощность Максимум 300 (стандарт), 450 (H38/H41 или с опцией в режиме реального времени) Вт
Температурный диапазон Рабочая температура: 0 - 50
Температура хранения: -40 - 70
°C

  • Анализ электронных радарных и телекоммуникационных систем.
  • Измерение параметров передатчиков и приёмников сигналов.
  • Потоковая передача электромагнитного РЧ сигнала.
  • Контроль характеристик квантовых состояний.
  • Квантовые технологии и исследования.

Модель Описание
4052A Анализатор сигнала и спектра. Диапазон частот 2 - 4·109 Гц.
4052B Анализатор сигнала и спектра. Диапазон частот 2 - 8·109 Гц.
4052C Анализатор сигнала и спектра. Диапазон частот 2 - 13,6·109 Гц.
4052D Анализатор сигнала и спектра. Диапазон частот 2 - 18·109 Гц.
4052E Анализатор сигнала и спектра. Диапазон частот 2 - 26,5·109 Гц.
4052F Анализатор сигнала и спектра. Диапазон частот 2 - 40·109 Гц.
4052G Анализатор сигнала и спектра. Диапазон частот 2 - 45·109 Гц.
4052H Анализатор сигнала и спектра. Диапазон частот 2 - 50·109 Гц.
4052-H02 Опция: добавление второго ВЧ-сигнала, частота которого составляет 425 МГц, 750 МГц, 1,5 ГГц.
4052-H08 Опция: вывод логарифмического сигнала.
4052-H11 Опция: технология GigE.
4052-H17-E Опция: обновление процессора до серии i7.
4052-H19-2T Опция: оперативная память 2 Тбайт.
4052-H19-4T Опция: оперативная память 4 Тбайт.
4052-H33-08 Опция: электронный аттенюатор, диапазон частот 9 кГц - 8 ГГц, диапазон затухания 30 дБ.
4052-H34-04 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 4 ГГц.
4052-H34-08 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 8,4 ГГц.
4052-H34-13 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 13,2 ГГц.
4052-H34-18 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 18 ГГц.
4052-H34-26 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 26,5 ГГц.
4052-H34-40 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 40 ГГц.
4052-H34-45 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 45 ГГц.
4052-H34-50 Опция: предусилитель с низким уровнем шума. Максимальная частота усиления 45 ГГц.
4052-H34A-04 Опция: Предусилитель с низким уровнем шума. (4052А)
4052-H34A-08 Опция: Предусилитель с низким уровнем шума. (4052В)
4052-H36 Опция: преселектор.
4052-H38-40 Опция: поддержка анализа полосы 10 Гц - 40 МГц.
4052-H38-200 Опция: поддержка анализа полосы 10 Гц - 200 МГц.
4052-H38-400 Опция: поддержка анализа полосы 10 Гц - 400 МГц.
4052-H38-600 Опция: поддержка анализа полосы 10 Гц - 600 МГц.
4052-H38-1200 Опция: поддержка анализа полосы 10 Гц - 1,2 ГГц.
4052-H39 Опция: аудиоанализатор.
4052-H40-NA Опция: 82407NA модуль расширения частоты. Частотный диапазон: 50 ГГц - 75 ГГц.
4052-H40-NС Опция: 82407NС модуль расширения частоты. Частотный диапазон: 60 ГГц - 90 ГГц.
4052-H40-PA Опция: 82407PA модуль расширения частоты. Частотный диапазон: 75 ГГц - 110 ГГц.
4052-H40-QA Опция: 82407QA модуль расширения частоты. Частотный диапазон: 90 ГГц - 140 ГГц.
4052-H40-QB Опция: 82407QB модуль расширения частоты. Частотный диапазон: 110 ГГц - 170 ГГц.
4052-H40-RA Опция: 82407RA модуль расширения частоты. Частотный диапазон: 140 ГГц - 220 ГГц.
4052-H40-SA Опция: 82407SA модуль расширения частоты. Частотный диапазон: 170 ГГц - 260 ГГц.
4052-H40-S Опция: 82407S модуль расширения частоты. Частотный диапазон: 220 ГГц - 325 ГГц.
4052-H40-TA Опция: 82407TA модуль расширения частоты. Частотный диапазон: 260 ГГц - 400 ГГц.
4052-H40-R Опция: 82407R модуль расширения частоты. Частотный диапазон: 325 ГГц - 500 ГГц.
4052-H40-U Опция: 82407U модуль расширения частоты. Частотный диапазон: 500 ГГц - 750 ГГц.
4052-H41-200 Опция: анализатор спектра в режиме реального времени для 200 МГц.
4052-H41-400 Опция: анализатор спектра в режиме реального времени для 400 МГц.
4052-H48-3DB Опция: 16603DB источник шума. Диапазон частот: 10 МГц - 18 ГГц.
4052-H48-3EB Опция: 16603EB источник шума. Диапазон частот: 10 МГц - 26,5 ГГц.
4052-H48-3FB Опция: 16603FB источник шума. Диапазон частот: 10 МГц - 40 ГГц.
4052-H48-3HB Опция: 16603HB источник шума. Диапазон частот: 10 МГц - 50 ГГц.
4052-H48-4DB Опция: 16604DB smart-источник шума. Диапазон частот: 10 МГц - 18 ГГц.
4052-H48-4EB Опция: 16604EB smart-источник шума. Диапазон частот: 10 МГц - 26,5 ГГц.
4052-H48-4FB Опция: 16604FB smart-источник шума. Диапазон частот: 10 МГц - 40 ГГц.
4052-H48-4HB Опция: 16604HB источник шума. Диапазон частот: 10 МГц - 50 ГГц.
4052-H96 Опция: руководство пользователя на бумажном носителе.
4052-H97 Опция: аксессуары для монтажа анализатора в стандартную стойку.
4052-H98 Опция: английская комплектация.
4052-H99-1 Опция: защитный алюминиевый кейс для транспортировки.
4052-H99-2 Опция: защитный пластиковый кейс.
4052-S01-87230 Опция: 87230 USB-датчик мощности с диапазоном частот 9 кГц - 6 ГГц.
4052-S01-87231 Опция: 87231 USB-датчик мощности с диапазоном частот 10 МГц - 18 ГГц.
4052-S01-87232 Опция: 87232 USB-датчик мощности с диапазоном частот 50 МГц - 26,5 ГГц.
4052-S01-87233 Опция: 87232 USB-датчик мощности с диапазоном частот 50 МГц - 40 ГГц.
4052-S02 Опция: измерение параметров коэффициента мощности шума.
4052-S04 Опция: измерение фазового шума.
4052-S05 Опция: функция предварительного измерения соответствия требованиям по электромагнитной совместимости (ЭМС).
4052-S09 Опция: анализатор аналоговой демодуляции (AM, FM, PM сигналы).
4052-S10 Опция: анализатор переходных процессов.
4052-S10H Опция: анализ сигнала со скачкообразной перестройкой частоты (требуется опция S10).
4052-S10F Опция: автоматическое измерение характеристик сигнала FMCW (требуется опция S10).
4052-S12 Опция: векторный анализатор сигналов.
4052-S13 Опция: анализатор импульсных сигналов.
4052-S16 Опция: измерение групповой задержки с несколькими несущими.
4052-S40 Опция: тестирование по локальной сети WLAN802.11a/b/g.
4052-S40N Опция: тестирование по локальной сети WLAN802.11n.
4052-S40AC Опция: тестирование по локальной сети WLAN802.11ac.
4052-S40AX Опция: тестирование по локальной сети WLAN802.11ax.
4052-S41D Опция: LTE/LTE-A: анализ сигнала нисходящей линии связи TDD.
4052-S41U Опция: LTE/LTE-A: анализ сигнала восходящей линии связи TDD.
4052-S42D Опция: LTE/LTE-A: анализ сигнала нисходящей линии связи FDD.
4052-S42U Опция: LTE/LTE-A: анализ сигнала восходящей линии связи FDD.
4052-S46D Опция: измерение сигнала нисходящей линии связи 5G NR.
4052-S46U Опция: измерение сигнала восходящей линии связи 5G NR.

Мой заказ
