VNA‑0460e - векторные анализаторы цепей

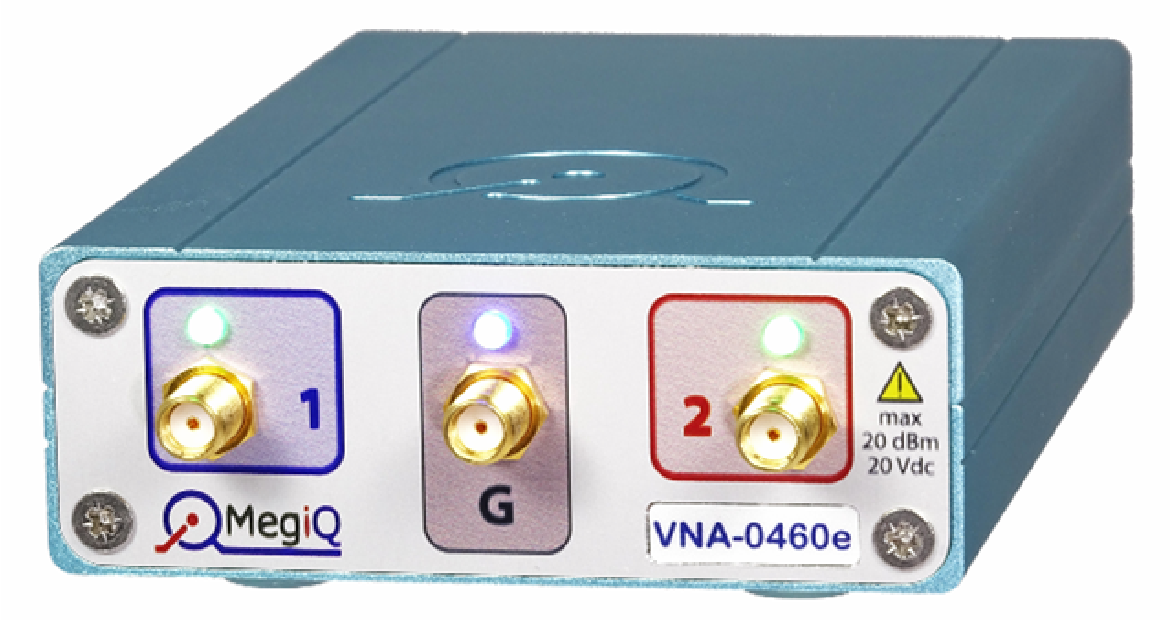

VNA‑0460e — это компактный двунаправленный векторный анализатор цепей предназначенные для профессиональных измерений и оптимизации антенн и цепей.
- Рабочая полоса частот: от 400 МГц до 6 ГГц.
- Мощность от -30 до +5 дБм.
- Измерение S13, S23.
- 2½-портовый двунаправленный VNA.
- Измерение S13, S23.
- Выход генератора сигналов.
- VNA с встроенным РЧ генератором до 6 ГГц.
- Набор для калибровки.

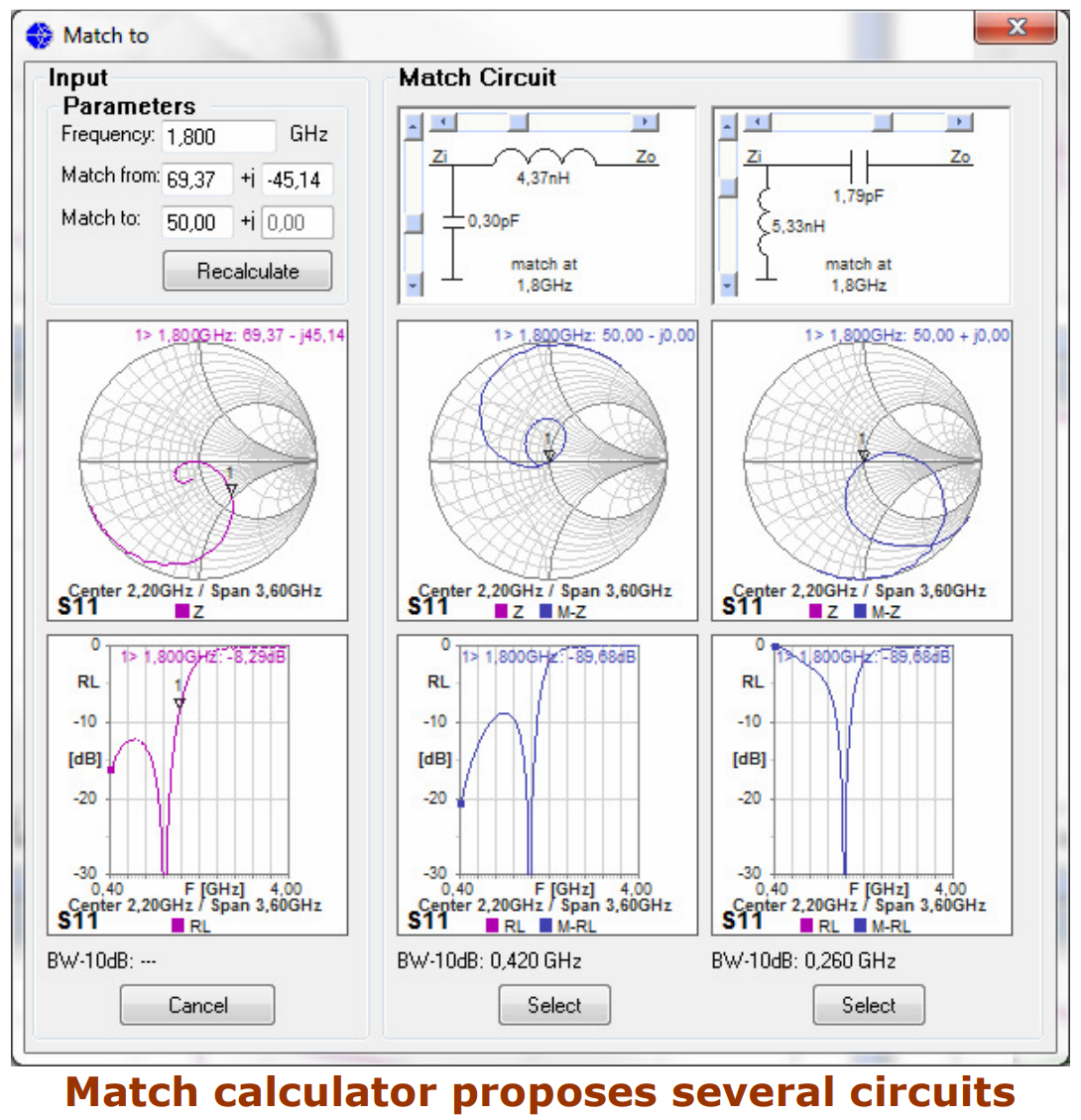

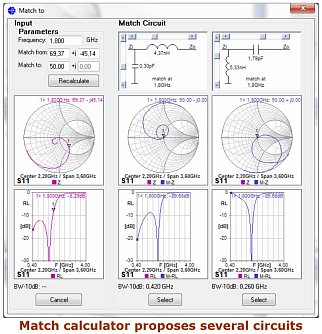

VNA‑0460e — это компактный двунаправленный векторный анализатор цепей с расширенной функциональностью «2½ порта», предназначенный для профессионального измерения и оптимизации антенн, ВЧ-трактов и активных устройств в диапазоне частот от 400 МГц до 6 ГГц. Модель «e» отличается наличием дополнительного генераторного порта, встроенного источника напряжения/тока смещения (Bias‑T) на всех портах и возможностью измерения параметров S13 и S23, что делает её идеальным инструментом для тестирования трёхпортовых устройств и активных компонентов. Прибор оснащён интуитивным ПО с сенсорным управлением, калькулятором согласующих цепей и поддержкой автоматизации через API.
- Рабочая полоса частот: от 400 МГц до 6 ГГц.
- Мощность от -30 до +5 дБм.
- Измерение S13, S23.
- 2½-портовый двунаправленный VNA.
- Измерение S13, S23.
- Выход генератора сигналов.
- VNA с встроенным РЧ генератором до 6 ГГц.
- Набор для калибровки.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Конфигурация |
> 2-портовый полный двунаправленный Генераторный порт Генератор смещения с Bias-T на всех портах |
|
|
Частотный диапазон |
400-4000 (6000) |
МГц |
| Точность | 2 | ppm |
| Разрешение | 5 | кГц |
| Обратные потери (Return Loss) | Порт 1, Порт 2 > 15 дБ | |
|
Генератор |
||
| Мощность | от -30 до +5 | дБм |
| Точность | ± 1 | дБ |
| Разрешение | 0,5 | дБ |
| Гармоники | < -35 | дБн |
|
Детекторы |
||
| Диапазон 400 МГц-4 ГГц | от -75 до +20 | дБм |
| Диапазон 4 ГГц - 6 ГГц | от -60 до +20 | дБм |
| Входной аттенюатор | 0 - 30 | дБ |
| Полоса пропускания | 12 | кГц |
|
Направленность (400 МГц - 3 ГГц) |
55 |
дБ |
| Направленность (3 ГГц - 4 ГГц (6 ГГц)) | 45 | дБ |
|
Генератор смещения |
||
| Источник напряжения |
от -12 до +12 |
В |
| Источник тока | 0 - 100 | мА |
| Управление постоянным током на порту | Разомкнут - Земля - Смещение | |
|
Развертка |
||
| Максимальное кол-во точек | 20001 | |
| Переменные* |
Частота Мощность Аттенюатор P1, P2 Напряжение / Ток смещения |
|
| Операционная система ПО | Windows XP - Windows 10 | |

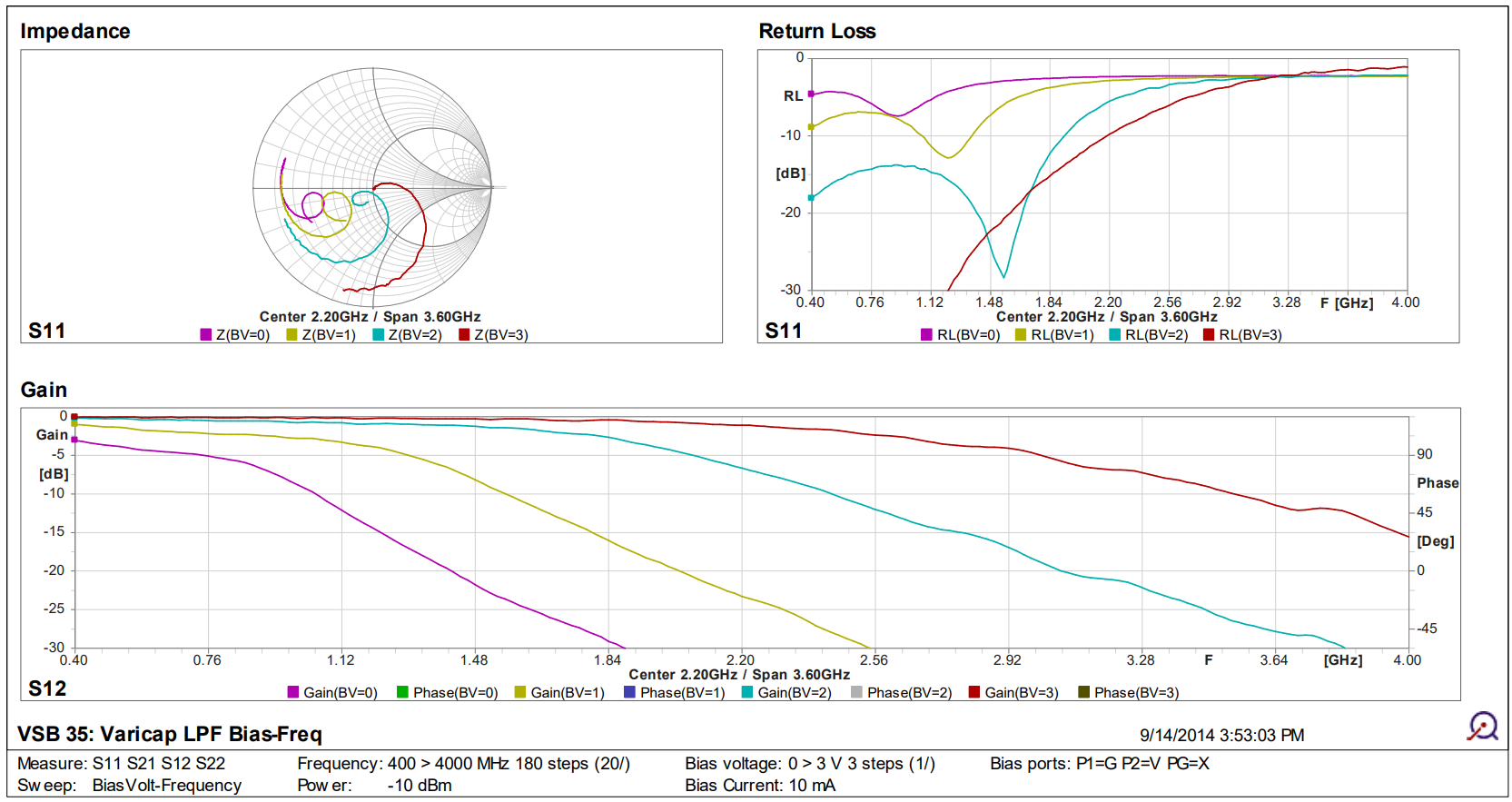

| Форматы отображения: | Импеданс источника, Импеданс порта, Обратные потери, Прямые потери, КСВН, Импеданс (модуль/фаза), Импеданс (диаграмма Смита), Коэффициент усиления (модуль/фаза/групповая задержка), Коэффициент усиления (полярная диаграмма). | |
*Переменные развертки можно комбинировать и вкладывать в параметрическую развертку
- Разработка и тестирование электронных компонентов.
- Разработка и тестирование радиофотонных модулей.
- Измерение параметров приёмо-передающих модулей.
- Измерение диэлектрических характеристик материалов.
- Тестирование навигационных систем.
- Тестирование радарных систем.
- Контроль характеристик квантовых состояний.
