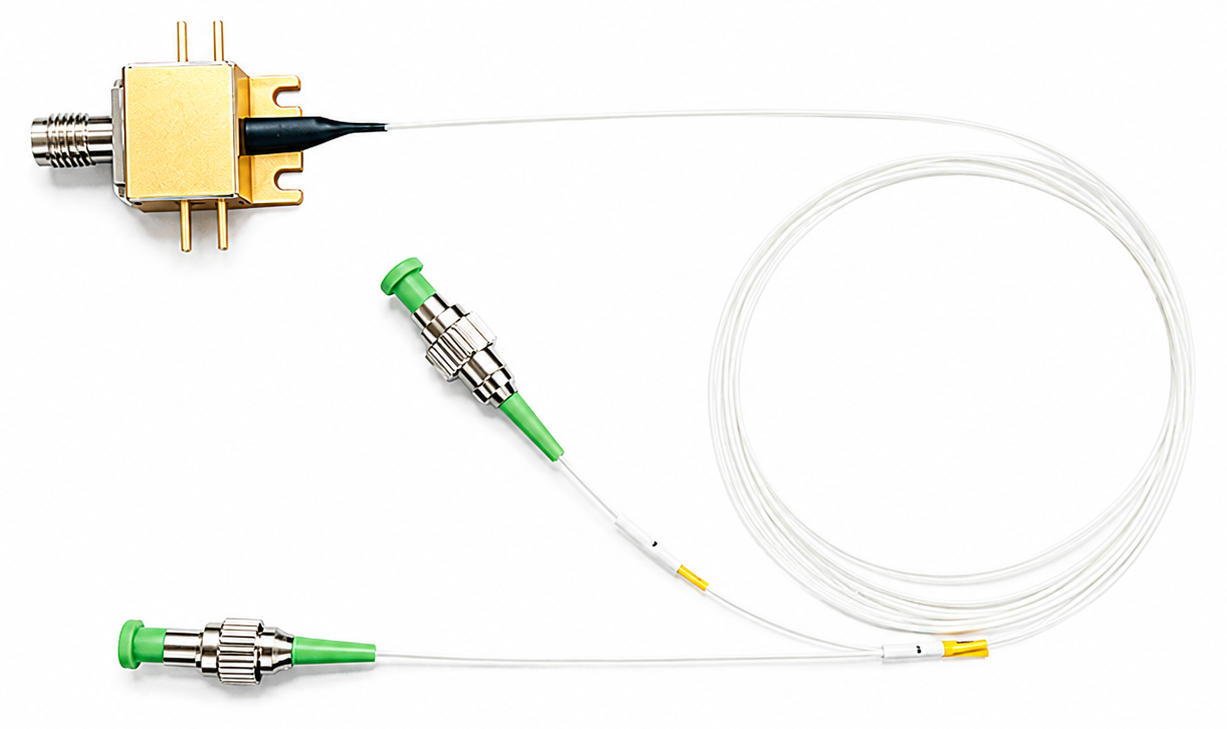

BPD-M-70G-PM - InGaAs балансный фотодетектор
- Полоса пропускания до 70 ГГц.
- Диапазон рабочих длин волн 1525 - 1570 нм.
- Токовая чувствительность до 0,4 А/Вт при 1550 нм.
- Коэффициент подавления синфазного сигнала (CMRR) 15 дБ.
BPD-M-70G-PM — высокоскоростной балансный InGaAs-фотодетектор, предназначенный для работы в спектральном диапазоне 1525–1570 нм, охватывающем телекоммуникационный C-диапазон. Прибор обладает полосой пропускания до 70 ГГц, токовой чувствительностью до 0,4 А/Вт и оснащён встроенной схемой смещения фотодиодов и широкополосным согласованием 50 Ом.
В зависимости от исполнения возможно использование одномодового (SMF) или поляризационно-сохраняющего (PMF) оптического волокна с разъёмами FC/APC.
Высокая полоса пропускания и балансная схема регистрации позволяют применять BPD-M-70G-PM в системах волоконно-оптической связи, радиофотонике, когерентном детектировании, высокоскоростных оптических измерениях и научно-исследовательских установках.
Особенности:
- Сверхширокая полоса пропускания.
- Встроенная цепь подачи напряжения смещения.
- Высокая воспроизводимость характеристик.
- Высокая надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs | |
| Рабочая длина волны | 1525 - 1570 | нм |
| Чувствительность (при 1550 нм) | 0,35 – 0,4 | А/Вт |
| Рассогласование токовых чувствительностей | 0,3 – 0,6 | дБ |
| Поляризационно-зависимые потери (PDL) | 1 | дБ |
| CMRR | 15 | дБ |
| Оптическая мощность насыщения | 7 | дБм |
| Предельно допустимая оптическая мощность | 10 | дБм |
| Типичный темновой ток | 20 | нА |
| Максимальный темновой ток | 200 | нА |
| Полоса пропускания по уровню -3 дБ | 60 - 70 | ГГц |
| Коэффициент отражения по РЧ-выходу (S22) | < -5 | дБ |
| Оптическая мощность на входе (рекомендуемая) | 1 | мВт |
| Рекомендуемое напряжение смещения | +2 ~ -2 | В |
| Максимальное напряжение смещения | 5 | В |
| Температура пайки | 260 (не более 10 с) | °C |
| Минимальный радиус изгиба волокна | 20 | мм |
| Диапазон рабочих температур | -40 - +70 | °C |
| Диапазон температур хранения | -40 - +85 | °C |
| Радиочастотный вывод | РЧ-интерфейс 1,85 мм | |
| Коннекторы | FC/APC | |
| Тип волокна | PMF |
- Высокоскоростные оптические измерения.
- Оптическая связь DPSK.
- Лидарные системы.
- Высокочастотные фотонные измерения и лабораторные исследования.
