DT01 - аналоговые лазерные диоды

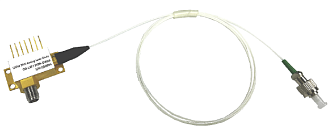

Лазерный диод в 7-pin корпусе типа "бабочка".
- Полоса пропускания от 10 МГц до 10-18 ГГц.
- CWDM и DWDM длины волн.
- Выходная мощность до 3,5 мВт.
- 7-pin корпус.
- RIN -140 дБ/Гц.
Электрические и оптические характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
---|---|---|---|---|---|
Центральная длина волны | 1270 | - | 1550 | нм | |
Оптическая мощность | 3 | 3,5 | - | мВт | |
Пороговый ток | - | 5 | 11 | мА | |
Пороговый ток LUF DWDM | - | 15 | 30 | ||
Управляющий ток | - | - | 100 | мА | |
Прямое напряжение | - | 1,5 | 2 | В | |
RIN | - | - | -140 | дБ/Гц | |
SMSR | 30 | 40 | - | дБ | |
Оптическая изоляция | 30 | 35 | - | дБ | |
Ток фотодиода | 50 | - | - | мА | |
Обратное напряжение лазера | - | 1,5 | 2 | В | |
Обратное напряжение фотодиода | - | - | 20 | В | |
Рабочая температура | -40 | - | 70 | °C | |
Температура хранения | -40 | - | 85 | °C | |
Входная РЧ мощность | - | - | 20 | дБм | |
Ток ТЕС | - | - | 1,8 | А | |
Напряжение ТЕС | - | - | 4 | В | |
Давление | 86 | 106 | кПа | ||
ESD | Класс 1А | ||||
Радиочастотные CWDM характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | |||
---|---|---|---|---|---|---|---|
Частотный диапазон (LSF) |
0,01 ~ 3 | ГГц | |||||
Частотный диапазон (LCF) | 0,01 ~ 6 | ||||||
Частотный диапазон (LXF) | 0,01 ~ 12 | ||||||
Частотный диапазон (LYF) | 0,1 ~ 16 | ||||||
Частотный диапазон (LUF) | 0,1 ~ 18 | ||||||
Усиление | -30 | -26 | - | дБ | |||
Амплитудная неравномерность |
(LST), 100M~3ГГц | - |
±1,2 |
±2 |
дБ |
||
(LCT), 100M~6ГГц | - |
±1,5 |
±2,5 | ||||
(LXT), 100M~12ГГц |
- | ±1,8 | ±2,5 | ||||
(LYT), 100M~16ГГц | - | ±1,5 | ±2,5 | ||||
Амплитудная неравномерность (LUF) 1, 100M~18ГГц | 1270nm ~ 1330nm/1550nm | - | ±1,5 | ±2,5 | |||
1350nm/1370nm | - | ±2 | ±3 | ||||
Обратные потери на входе | (LSF), 100M~3ГГЦ | - | -15 | -10 | дБ | ||
(LCF), 100M~6GГГц | - | -12 | -10 | ||||
(LXF), 100M~12ГГц | - | -10 | -8 | ||||
(LYF), 100M~16ГГц | - | -12 | -8 | ||||
1270nm ~ 1330nm/1550nm |
- | -12 | -8 | ||||
Обратные потери на входе (LUF) , 100M~18ГГц | 1350nm/1370nm | - | -10 | -5 | |||
Динамический диапазон без помех (LSF) | 1 ГГц | 1270нм~1370нм | 113 | 119 | - |
дБ×Гц 2/3 |
|
1530нм/1550нм | 113 | 118 | - | ||||
2 ГГц | 1270нм~1370нм | 111 | 116 | - | |||
1530нм/1550нм | 110 | 115 | - | ||||
3 ГГц | 1270нм~1370нм | 108 | 113 | - | |||
1530нм/1550нм | 106 | 111 | - | ||||
Динамический диапазон без помех (LCF) | 1 ГГц | 1270нм~1370нм | 110 | 117 | - | ||
1530нм/1550нм | 109 | 117 | - | ||||
3 ГГц | 1270нм~1370нм | 107 | 114 | - | |||
1530нм/1550нм | 105 | 112 | - | ||||
6 ГГц | 1270нм~1370нм | 103 | 109 | - | |||
1530нм/1550нм | 101 | 107 | - | ||||
Динамический диапазон без помех (LXF) | 1 ГГц | 110 | 117 | - | |||
6 ГГц | 104 | 111 | - | ||||
12 ГГц | 99 | 106 | - | ||||
Динамический диапазон без помех (LYF) | 1 ГГц | 110 | 115 | - | |||
10 ГГц | 105 | 112 | - | ||||
16 ГГц | 101 | 105 | - | ||||
Динамический диапазон без помех (LUF) | 1 ГГц | 109 | 115 | - | |||
10 ГГц | 104 | 109 | - | ||||
18 ГГц | 100 | 105 | - | ||||
Вход третьего порядка |
(LSF) |
1 ГГц |
32 | 36 | - | дБм | |
2 ГГц |
30 | 33 | - | ||||
3 ГГц |
27 | 30 |
- |
||||
(LCF) | 1 ГГц | 27 | 34 | - | |||
3 ГГц | 25 | 31 | - | ||||
6 ГГц | 22 | 26 | - | ||||
(LXF) | 1 ГГц | 27 | 33 | - | |||
6 ГГц | 24 | 30 | - | ||||
12 ГГц | 20 | 26 | - | ||||
(LYF) |
1 ГГц |
28 | 32 | - | |||
10 ГГц | 25 | 30 | - | ||||
16 ГГц | 22 | 26 | - | ||||
(LUF) | 1 ГГц | 28 | 32 | - | |||
10 ГГц | 25 | 30 | - | ||||
18 ГГц | 22 | 27 | - | ||||
Уровень шумов (LSF) |
1 ГГц |
1270нм~1370нм |
- | 32 | 36 |
дБ |
|
1530нм/1550нм |
- | 33 | 37 | ||||
2 ГГц |
1270нм~1370нм |
- | 33 | 38 | |||
1530нм/1550нм |
- | 35 | 39 | ||||
3 ГГц |
1270нм~137нм |
- | 34 | 39 | |||
1530нм/1550нм | - | 37 | 42 | ||||
Уровень шумов (LCF) | 1 ГГц | 1270нм~1370нм | - | 32 | 36 | ||
1530нм/1550нм | - | 33 | 37 | ||||
3 ГГц | 1270нм~1370нм | - | 34 | 39 | |||
1530нм/1550нм | - | 37 | 42 | ||||
6 ГГц | 1270нм~1370нм | - | 37 | 42 | |||
1530нм/1550нм | - | 40 | 45 | ||||
Уровень шумов (LXF) | 1 ГГц | - | 32 | 36 | |||
6 ГГц | - | 37 | 42 | ||||
12 ГГц | - | 41 | 47 | ||||
Уровень шумов (LYF) | 1 ГГц | - | 34 | 37 | |||
10 ГГц | - | 36 | 41 | ||||
16 ГГц | - | 42 | 45 | ||||
Уровень шумов (LUF) | 1 ГГц | - | 34 | 38 | |||
10 ГГц | - | 40 | 43 | ||||
18 ГГц | - | 43 | 46 |

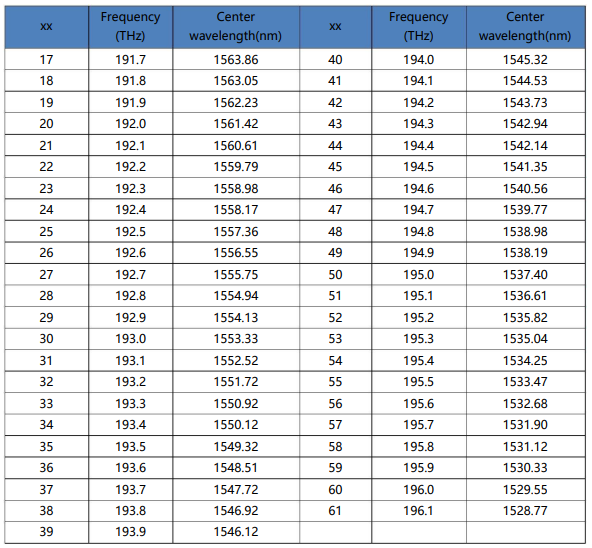

Радиочастотные DWDM характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | |||
---|---|---|---|---|---|---|---|
Темновой ток фотодиода | - | - | 100 | нА | |||
Частотный диапазон (LSF) |
0,01 ~ 3 | ГГц | |||||
Частотный диапазон (LCF) | 0,01 ~ 6 | ||||||
Частотный диапазон (LXF) | 0,01 ~ 12 | ||||||
Частотный диапазон (LUF) | 0.01 ~ 18 | ||||||
Усиление | -30 | -26 | - | дБ | |||
Амплитудная неравномерность |
(LSF), 100M~3ГГц | - | ±1,3 | ±2,0 | дБ | ||
(LCF), 100M~6ГГц | - | ±1,5 | ±2,2 | ||||
(LXF), 100M~12ГГц |
- |
±2,0 |
±3,0 |
||||
(LUF), 100M~18ГГц | - | ±1,5 | ±2,5 | ||||
Обратные потери на входе | (LSF), 100M~3ГГЦ | - | -13 | -10 | дБ | ||
(LCF), 100M~6GГГц | - | -12 | -10 | ||||
(LXF), 100M~12ГГц | - | -10 | -8 | ||||
(LUF), 100M~18ГГц | - | -10 | -5 | ||||
Динамический диапазон без помех | (LSF) |
1 ГГц |
112 | 118 | - |
дБ×Гц 2/3 |
|
2 ГГц |
110 | 115 | - | ||||
3 ГГц | 109 | 113 | - | ||||
Динамический диапазон без помех | (LCF) |
1 ГГц |
113 | 118 | - | ||
3 ГГц |
109 | 113 | - | ||||
6 ГГц | 101 | 106 | - | ||||
Динамический диапазон без помех | (LXF) |
1 ГГц |
109 | 115 | - | ||
6 ГГц |
102 | 107 | - | ||||
12 ГГц | 95 | 99 | - | ||||
Динамический диапазон без помех | (LUF) | 1 ГГц | 115 | 120 | - | ||
10 ГГц | 105 | 110 | - | ||||
18 ГГц | 100 | 104 | - | ||||
Вход третьего порядка | (LSF) |
1 ГГц |
31 | 36 | - | дБм | |
2 ГГц |
30 | 35 | - | ||||
3 ГГц |
29 | 33 |
- |
||||
Вход третьего порядка | (LCF) | 1 ГГц | 33 | 38 | - | ||
3 ГГц | 29 | 33 | - | ||||
6 ГГц | 22 | 27 | - | ||||
Вход третьего порядка | (LXF) | 1 ГГц | 28 | 33 | - | ||
6 ГГц | 24 | 28 | - | ||||
12 ГГц | 20 | 23 | - | ||||
Вход третьего порядка | (LUF) | 1 ГГц | 34 | 37 | - | ||
10 ГГц | 30 | 34 | - | ||||
18 ГГц | 25 | 28 | - | ||||
Уровень шумов |
(LSF) |
1 ГГц |
- | 33 | 37 |
дБ |
|
2 ГГц |
- | 36 | 39 | ||||
3 ГГц | - | 37 | 40 | ||||
Уровень шумов |
(LCF) |
1 ГГц |
- | 35 | 38 | ||
3 ГГц |
- | 37 | 40 | ||||
6 ГГц | - | 42 | 45 | ||||
Уровень шумов | (LXF) | 1 ГГц | - | 35 | 39 | ||
6 ГГц | - | 40 | 45 | ||||
12 ГГц | - | 48 | 51 | ||||
Уровень шумов | (LUF) | 1 ГГц | - | 38 | 40 | ||
10 ГГц | - | 42 | 45 | ||||
18 ГГц | - | 47 | 48 |

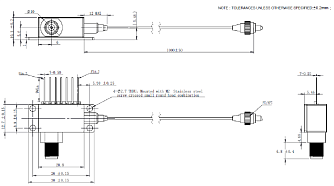

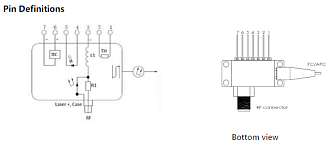

Характеристики волокна
Параметр | Значение |
Ед. измерения |
---|---|---|
Тип волокна | SM |
|
Тип коннектора |
FC/APC |
|
Длина пигтейла | 1 | м |
Минимальный радиус изгиба |
35 | мм |
- РЧ по волокну.
- Радиочастотная линия задержки.
- Удалённые антенны.
- Передача данных GPS.
- Испытания и измерения.
- Широкополосная СВЧ-передача.
DT01 - лазерные диоды с прямой модуляцией 1883.24(Kб)
