DT07 - коаксиальные лазерные диоды с охладителем
- Полоса пропускания от 10 МГц до 10-18 ГГц.
- CWDM и DWDM длины волн.
- Выходная мощность до 3,5 мВт.

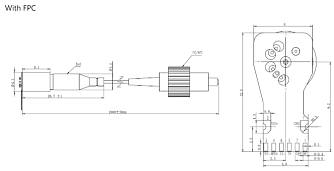

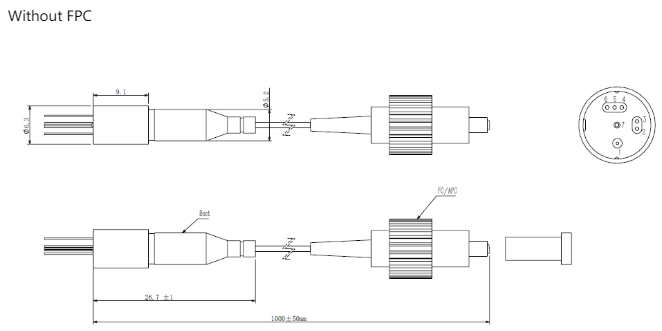

- 7-pin коаксиальный корпус.
- RIN -150 дБ/Гц.
Электрические и оптические характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
---|---|---|---|---|---|
Центральная длина волны* | 1270 | - | 1550 | нм | |
Оптическая мощность | 3 | 3,5 | - | мВт | |
Пороговый ток | - | 5 | 11 | мА | |
Управляющий ток | - | - | 100 | мА | |
Прямое напряжение | - | 1,5 | 2 | В | |
RIN | - | - | -150 | дБ/Гц | |
SMSR | 30 | 40 | - | дБ | |
Оптическая изоляция | 30 | 35 | - | дБ | |
Ток фотодиода | 50 | - | - | мА | |
Обратное напряжение лазера | - | - | 2 | В | |
Обратное напряжение фотодиода | - | - | 20 | В | |
Рабочая температура | -40 | - | 70 | °C | |
Температура хранения | -40 | - | 85 | °C | |
Входная РЧ мощность | - | - | 20 | дБм | |
Ток ТЕС | - | - | 1,8 | А | |
Напряжение ТЕС | - | - | 4 | В | |
Давление | 86 | 106 | кПа | ||
ESD | Класс 1А | ||||
Радиочастотные CWDM характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | ||
---|---|---|---|---|---|---|
Темновой ток фотодиода | - | - | 100 | нА | ||
Частотный диапазон (LST) |
0,01 ~ 3 | ГГц | ||||
Частотный диапазон (LCT) | 0,01 ~ 6 | |||||
Частотный диапазон (LXT) | 0,01 ~ 12 | |||||
Частотный диапазон (LYT) 1 | 0,1 ~ 16 | |||||
Частотный диапазон (LUT) 2 | 0,1 ~ 18 | |||||
Частотный диапазон (LUT) | 0,5 ~ 18 | |||||
Частотный диапазон (LKT) | 0,5 ~ 21 | |||||
Усиление | -30 | -26 | - | дБ | ||
Амплитудная неравномерность | (LST), 100M~3ГГц | - | ±1,2 | ±2,0 | дБ | |
Амплитудная неравномерность | (LCT), 100M~6ГГц | - | ±1,5 | ±2,2 | ||
Амплитудная неравномерность (LXT), 100M~12ГГц | 270нм~1370нм | - |
±2,0 |
±2,5 |
||
1550нм | - | ±2,0 | ±3,0 | |||
Амплитудная неравномерность | (LYT), 100M~16ГГц | - | ±2,0 | ±3,0 | ||
Амплитудная неравномерность | (LUT) 1, 100M~18ГГц | - | ±2,5 | ±3,0 | ||
Амплитудная неравномерность | (LUT) 2, 500M~18ГГЦ | - | ±2,0 | ±3,0 | ||
Амплитудная неравномерность | (LKT), 500M~21ГГц | - | ±2,0 | ±3,0 | ||
Обратные потери на входе | (LST), 100M~3ГГЦ | - | -15 | -10 | дБ | |
(LCT), 100M~6GГГц | - | -10 | -7 | |||
(LXT), 100M~12ГГц | - | -10 | -5 | |||
(LYT), 100M~16ГГц | - | -10 | -5 | |||
(LUT) 1, 100M~18ГГц | - | -10 | -4 | |||
(LUT) 2, 500M~18ГГц | - | -10 | -4 | |||
(LKT), 500M~21ГГц |
- |
-10 |
-3 | |||
Динамический диапазон без помех (LST) | 1 ГГц | 1270нм~1370нм | 111 | 117 | - |
дБ×Гц 2/3 |
1530нм/1550нм | 111 | 117 | - | |||
2 ГГц | 1270нм~1370нм | 109 | 115 | - | ||
1530нм/1550нм | 109 | 115 | - | |||
3 ГГц | 1270нм~1370нм | 107 | 115 | - | ||
1530нм/1550нм | 105 | 113 | - | |||
Динамический диапазон без помех (LCT) | 1 ГГц | 1270нм~1370нм | 111 | 117 | - | |
1530нм/1550нм | 111 | 117 | - | |||
3 ГГц | 1270нм~1370нм | 107 | 115 | - | ||
1530нм/1550нм | 105 | 113 | - | |||
6 ГГц | 1270нм~1370нм | 104 | 111 | - | ||
1530нм/1550нм | 103 | 110 | - | |||
Динамический диапазон без помех (LXT) | 1 ГГц | 111 | 117 | - | ||
6 ГГц | 104 | 111 | - | |||
12 ГГц | 99 | 107 | - | |||
Динамический диапазон без помех (LYT) | 1 ГГц | 110 | 115 | - | ||
10 ГГц | 105 | 111 | - | |||
16 ГГц | 100 | 106 | - | |||
Динамический диапазон без помех (LUT) 1 | 1 ГГц | 110 | 115 | - | ||
10 ГГц | 105 | 110 | - | |||
18 ГГц | 100 | 105 | - | |||
Динамический диапазон без помех (LUT) 2 | 1 ГГц | 110 | 115 | - | ||
10 ГГц | 105 | 110 | - | |||
18 ГГц | 100 | 105 | - | |||
Динамический диапазон без помех (LKT) | 1 ГГц | 110 | 115 | - | ||
10 ГГц | 105 | 110 | - | |||
21 ГГц | 97 | 102 | - | |||
Вход третьего порядка | (LST) |
1 ГГц |
30 | 34 | - | дБм |
2 ГГц |
28 | 33 | - | |||
3 ГГц |
26 | 33 |
- |
|||
Вход третьего порядка | (LCT) | 1 ГГц | 30 | 34 | - | |
3 ГГц | 26 | 33 | - | |||
6 ГГц | 25 | 31 | - | |||
Вход третьего порядка | (LXT) | 1 ГГц | 30 | 34 | - | |
6 ГГц | 25 | 31 | - | |||
12 ГГц | 20 | 28 | - | |||
Вход третьего порядка | (LYT) |
1 ГГц |
28 | 32 | - | |
10 ГГц | 25 | 30 | - | |||
16 ГГц | 22 | 26 | - | |||
Вход третьего порядка | (LUT) 1 | 1 ГГц | 30 | 34 | - | |
10 ГГц | 28 | 32 | - | |||
18 ГГц | 23 | 27 | - | |||
Вход третьего порядка | (LUT) 2 | 1 ГГц | 30 | 34 | - | |
10 ГГц | 28 | 32 | - | |||
18 ГГц | 23 | 27 | - | |||
Вход третьего порядка | (LKT) | 1 ГГц | 30 | 34 | - | |
10 ГГц | 28 | 32 | - | |||
21 ГГц | 20 | 24 | - | |||
Уровень шумов (LST) |
1 ГГц |
1270нм~1370нм |
- | 33 | 37 |
дБ |
1530нм/1550нм |
- | 33 | 37 | |||
2 ГГц |
1270нм~1370нм |
- | 34 | 38 | ||
1530нм/1550нм |
- | 35 | 39 | |||
3 ГГц |
1270нм~137нм |
- | 35 | 39 | ||
1530нм/1550нм | - | 37 | 42 | |||
Уровень шумов (LCT) | 1 ГГц | 1270нм~1370нм | - | 33 | 37 | |
1530нм/1550нм | - | 33 | 37 | |||
3 ГГц | 1270нм~1370нм | - | 35 | 39 | ||
1530нм/1550нм | - | 37 | 42 | |||
6 ГГц | 1270нм~1370нм | - | 39 | 43 | ||
1530нм/1550нм | - | 40 | 45 | |||
Уровень шумов (LXT) | 1 ГГц | - | 33 | 37 | ||
6 ГГц | - | 39 | 43 | |||
12 ГГц | - | 41 | 45 | |||
Уровень шумов (LYT) | 1 ГГц | - | 33 | 37 | ||
10 ГГц | - | 37 | 42 | |||
16 ГГц | - | 41 | 46 | |||
Уровень шумов (LUT) 1 | 1 ГГц | - | 35 | 39 | ||
10 ГГц | - | 41 | 45 | |||
18 ГГц | - | 43 | 47 | |||
Уровень шумов (LUT) 2 | 1 ГГц | - | 35 | 39 | ||
10 ГГц | - | 41 | 45 | |||
18 ГГц | - | 43 | 47 | |||
Уровень шумов (LKT) | 1 ГГц | - | 35 | 39 | ||
10 ГГц | - | 41 | 45 | |||
21 ГГц | - | 45 | 49 |
Радиочастотные DWDM характеристики
Параметр | Мин. | Тип. | Макс. | Ед. измерения | |||
---|---|---|---|---|---|---|---|
Темновой ток фотодиода | - | - | 100 | нА | |||
Частотный диапазон (LST) |
0,01 ~ 3 | ГГц | |||||
Частотный диапазон (LCT) | 0,01 ~ 6 | ||||||
Частотный диапазон (LXT) | 0,01 ~ 12 | ||||||
Усиление | -30 | -26 | - | дБ | |||
Амплитудная неравномерность |
(LST), 100M~3ГГц | - | ±1,5 | ±2,0 | дБ | ||
(LCT), 100M~6ГГц | - | ±1,8 | ±2,2 | ||||
(LXT), 100M~12ГГц |
- |
±2,0 |
±2,5 |
||||
Обратные потери на входе | (LST), 100M~3ГГЦ | - | -15 | -10 | дБ | ||
(LCT), 100M~6GГГц | - | -10 | -7 | ||||
(LXT), 100M~12ГГц | - | -10 | -5 | ||||
Динамический диапазон без помех | (LST) |
1 ГГц |
112 | 118 | - |
дБ×Гц 2/3 |
|
2 ГГц |
110 | 115 | - | ||||
3 ГГц | 108 | 113 | - | ||||
Динамический диапазон без помех | (LCT) |
1 ГГц |
112 | 118 | - | ||
3 ГГц |
108 | 113 | - | ||||
6 ГГц | 99 | 105 | - | ||||
Динамический диапазон без помех | (LXT) |
1 ГГц |
109 | 115 | - | ||
6 ГГц |
102 | 108 | - | ||||
12 ГГц | 95 | 101 | - | ||||
Вход третьего порядка | (LST) |
1 ГГц |
33 | 38 | - | дБм | |
2 ГГц |
31 | 35 | - | ||||
3 ГГц |
29 | 33 |
- |
||||
Вход третьего порядка | (LCT) | 1 ГГц | 33 | 38 | - | ||
3 ГГц | 29 | 33 | - | ||||
6 ГГц | 22 | 27 | - | ||||
Вход третьего порядка | (LXT) | 1 ГГц | 28 | 33 | - | ||
6 ГГц | 24 | 29 | - | ||||
12 ГГц | 20 | 25 | - | ||||
Уровень шумов |
(LST) |
1 ГГц |
- | 35 | 39 |
дБ |
|
2 ГГц |
- | 36 | 40 | ||||
3 ГГц | - | 41 | 37 | ||||
Уровень шумов |
(LCT) |
1 ГГц |
- | 35 | 39 | ||
3 ГГц |
- | 37 | 41 | ||||
6 ГГц | - | 43 | 47 | ||||
Уровень шумов | (LXT) | 1 ГГц | - | 34 | 38 | ||
6 ГГц | - | 41 | 45 | ||||
12 ГГц | - | 47 | 51 |
Характеристики волокна
Параметр | Значение |
Ед. измерения |
---|---|---|
Тип волокна | SM |
|
Тип коннектора |
FC/APC |
|
Длина пигтейла | 1 | м |
Минимальный радиус изгиба |
35 | мм |
- РЧ по волокну.
- Радиочастотная линия задержки.
- Удалённые антенны.
- Передача данных GPS.
- Испытания и измерения.
- Широкополосная СВЧ-передача.
