LP-ML1001 - DFB лазерный диод с прямой модуляцией
- Полоса пропускания от 10 МГц до 18 ГГц.
- Центральная длина волны 1550/1310 нм.
- Выходная мощность до 10 дБм.
- 7-pin корпус.
- RIN -150 дБ/Гц.

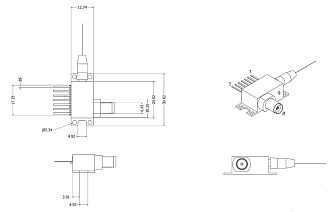

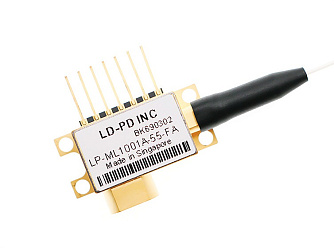

DFB лазерный диод с прямой модуляцией от LD-PD (Сингапур) обеспечивает исключительную производительность для аналоговой оптоволоконной связи в применениях с широкой полосой пропускания. Лазерные диоды серии ML1001 являются отличной альтернативой использованию коаксиальных кабельных систем для передачи сигналов в диапазоне от 10 МГц до 18 ГГц. Устройства обеспечивают значительное повышение надежности сетей РЧ связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные модули обеспечивают значительное улучшение качества сигнала для широкого круга приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерения и линии задержки. Эти диоды предлагаются в стандартном 7-контактном корпусе-бабочке с радиочастотным (K) разъёмом, внутренним термоэлектрическим охладителем, изолятором и волоконным пигтейлом, поддерживающим поляризацию (PM), с разъёмами FC/APC. Другие конфигурации, такие как без изолятора, с одномодовым волокном и прочие, доступны по запросу.
Особенности:
- Высокий динамический диапазон.
- Полоса пропускания от 10 МГц до 18 ГГц.
- Низкий пороговый ток.
- Высокая выходная мощность.
- Рабочая температура корпуса: от -40 до 85 °C.
- Высокая надежность.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Оптическая выходная мощность | 8 | 10 | - | дБм |
| Пороговый ток | - | 10 | - | мА |
| Рабочий ток | - | 55 | 100 | мА |
| Рабочее напряжение | - | 1,5 | 2,5 | В |
| Центральная длина волны | - | 1310 | - | нм |
|
Эффективность наклона |
0,2 | - | - | Вт/А |
| SMSR | 30 | - | - | дБ |
| RIN | - | -150 | -130 | дБ/Гц |

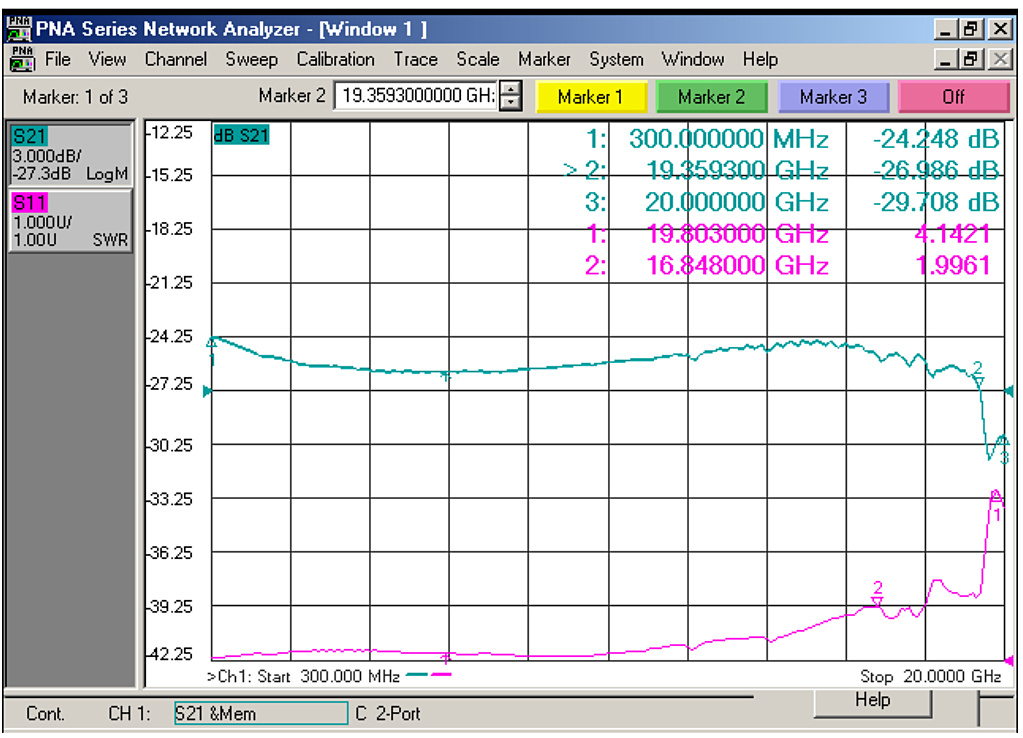

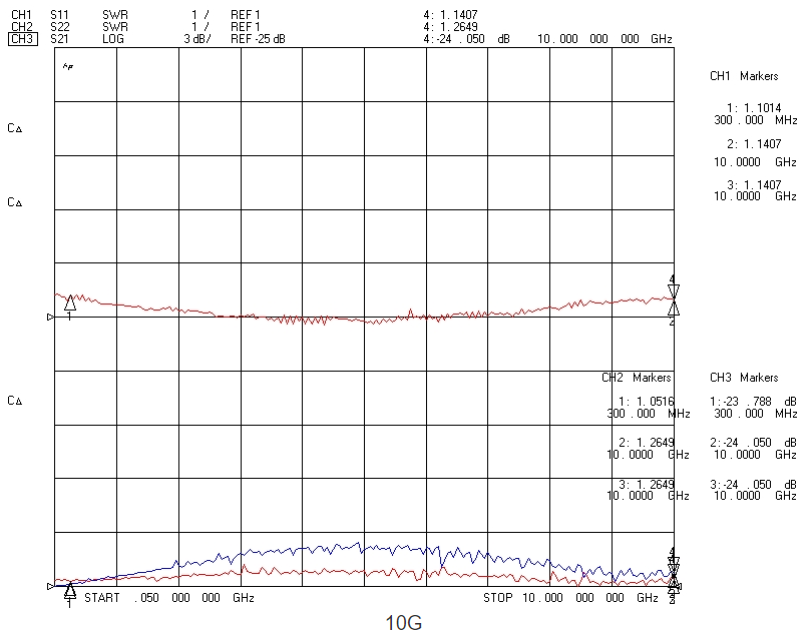

| Полоса пропускания | - | 18 | - | ГГц |
| Обратные потери | - | -10 | -6 | дБ |
| Входная амплитуда сжатия 1 дБ | - | 18 | - | дБм |
| Ёмкость (ФД) | - | - | 20 | пФ |
| Протекающий ток | 0,05 | - | 2 | мА |
| Темновой ток (ФД) | - | - | 50 | нА |
| Оптическая изоляция | - | 30 | - | дБ |
| PER | 17 | 20 | 25 | дБ |
| Сопротивление TEC | - | 10 | - | кОм |
|
Ток TEC |
- | - | 1,2 | А |
| Напряжение TEC | - | - | 2,5 | В |
| Прямой ток лазерного диода | - | - | 120 | мА |
| Обратное напряжение лазерного диода | - | - | 1 | В |
| Обратный ток ФД | - | - | 2 | мА |
| Рабочий температурный диапазон | -40 | - | +85 | ºС |
| Влажность | - | - | 85 | % |
| Импеданс | - | 50 | - | Ом |
| Тип выходного коннектора | FC/APC | - | ||
| Тип входного разъема |
K102F/2.92 мм(K) Female |
- | ||
- Удалённые антенны.
- Высокоскоростная оптическая связь.
- Квантовая генерация случайных чисел с переключением коэффициента усиления.
- Радиочастотная фотоника.
- Лабораторные испытания и измерения.
