PL-DFB-1302-200-NL - 1302 нм DFB лазерный диод с узкой шириной линии
PL-DFB-1302-200-NL - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1302 нм и узкой шириной спектральной линии.
- Центральная длина волны 1302 нм.
- Ширина спектральной линии 200 кГц.
- Выходная мощность до 100 мВт.
- Корпус 14-pin "бабочка".
- Тип волокна PM.
Производитель: LD-PD
DFB лазерные диоды серии PL-DFB-1302-200-NL представляют собой источники когерентного излучения с центральной длиной волны 1302 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD. ЛД характеризуются сверхнизким уровнем шума, сверхузкой шириной спектральной линии и высокой выходной оптическая мощность.
Особенности:
- Узкая ширина спектральной линии ≤300 кГц.
- Превосходный контроль длины волны и высокая стабильность.
- Низкий уровень шума
- Высокая надежность.

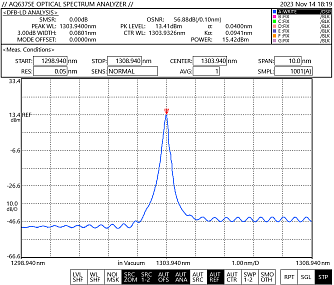

Спектр:

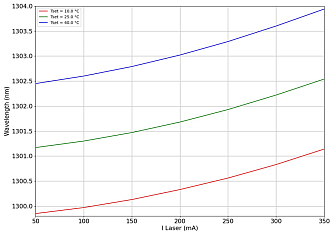

Перестроечная характеристика:

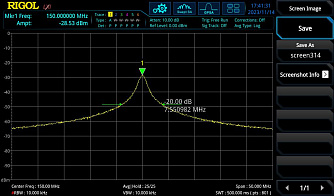

Ширина спектральной линии:

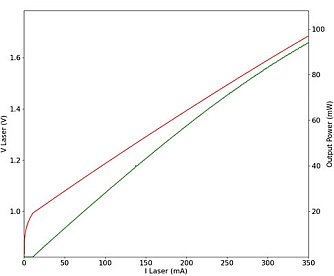

График зависимости выходной мощности от тока:

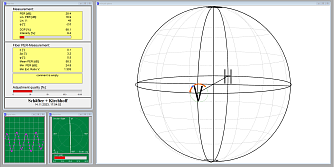

Коэффициент поляризационной экстинкции:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Выходная мощность
|
80 | 100 | - | мВт |
|
Центральная длина волны
|
1301,5 | 1302,0 | 1302,5 | нм |
|
Ширина спектральной линии (FWHM)
|
- | 200 | 300 | кГц |
|
SMSR
|
40 | - | - | дБ |
|
PER
|
20 | - | - | дБ |
|
Относительная интенсивность шума RIN
|
- | -163 | -155 | дБ/Гц |
|
Коэффициент оптической изоляции ISO
|
40 | - | - | дБ |
|
Заданная температура TEC
|
15 | - | 40 |
°С |
|
Пороговый ток
|
- | 15 | 30 | мА |
|
Рабочий ток ЛД
|
- | - | 350 | мА |
|
Рабочее напряжение ЛД
|
- | 1,5 | 1,8 | В |
|
Напряжение смещения ФД
|
4,75 | 5,00 | 5,25 | В |
|
Ток ФД
|
- | - | 2 | мА |
|
Темновой ток ФД
|
- | - | 1 | нА |
|
Рабочая температура
|
-40 | +25 | +80 |
°С |
|
Температура хранения
|
-40 |
- |
+80 |
°С |
- Диодно-лазерная абсорбционная спектроскопия (TDLAS).
- Лидары.
- Волоконно-оптическая связь на большие расстояния.
