PL-DFB-1319-D-100-NL - 1319 нм высокомощный DFB лазерный диод с узкой шириной линии
PL-DFB-1319-D-100-NL - серия высокомощных DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1319 нм и узкой шириной спектральной линии.
- Центральная длина волны 1319 нм.
- Ширина спектральной линии <100 кГц.
- Выходная мощность до 190 мВт.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
Высокомощные DFB лазерные диоды серии PL-DFB-1319-D-100-NL представляют собой источники когерентного излучения с центральной длиной волны 1319 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
Особенности:
- Узкая ширина спектральной линии <100 кГц.
- Превосходный контроль длины волны и высокая стабильность.
- Возможность регулировки длины волны без скачков мод.
- Высокая надежность.

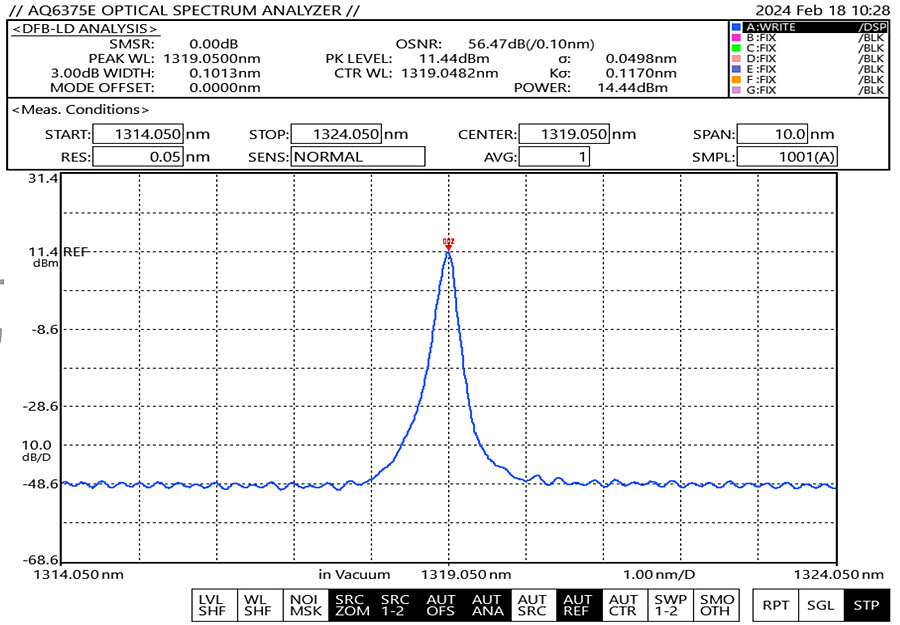

Спектр:

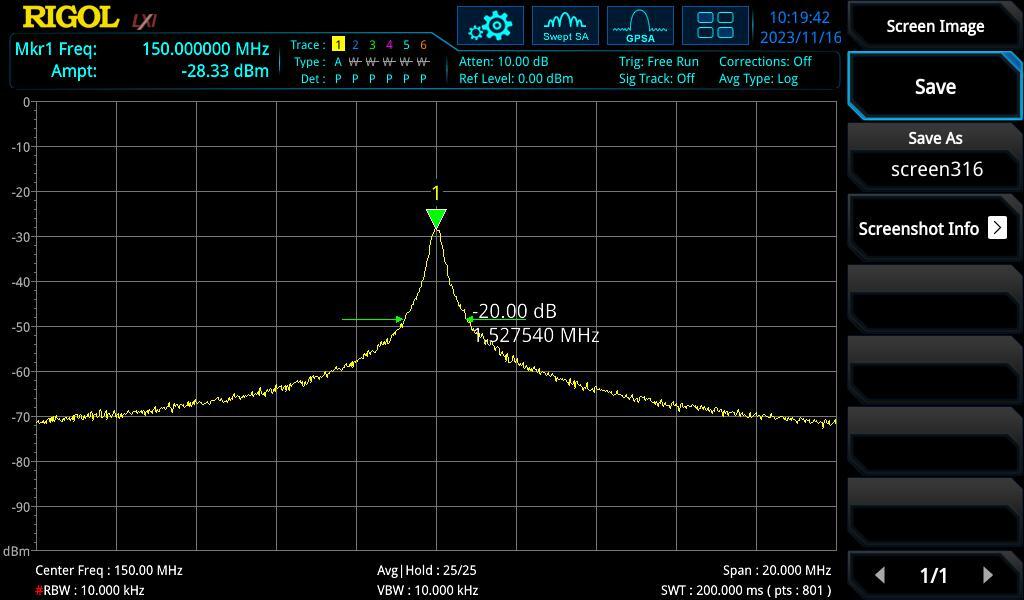

Ширина спектральной линии:

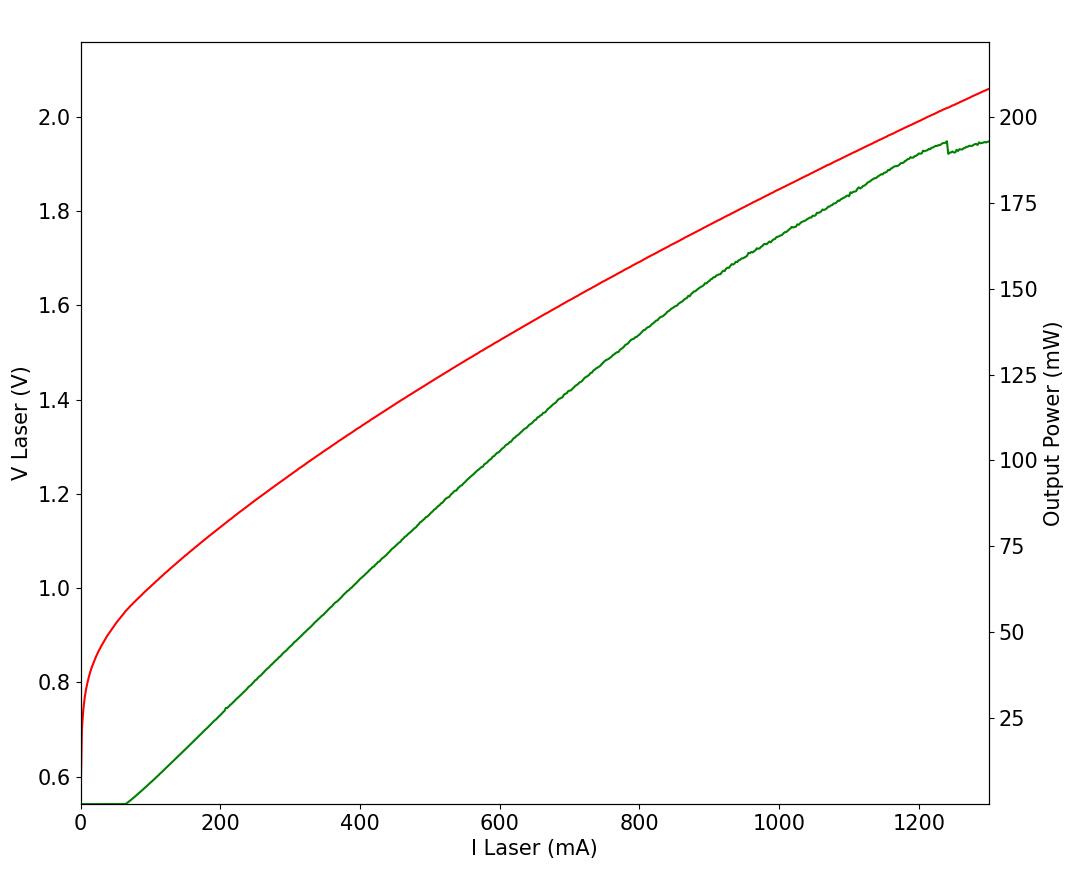

График зависимости выходной мощности от тока:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Электрические/оптические характеристики
|
||||
|
Центральная длина волны
|
1318,5 | 1319,0 | 1319,5 | нм |
|
SMSR
|
30 | 40 | - | дБ |
|
Пороговый ток
|
- | 20 | 30 | мА |
|
Рабочий ток
|
- | 1000 | 1300 | мА |
|
Выходная мощность
|
100 | 150 | 190 | мВт |
|
Ширина спектральной линии (3 дБ)
|
30 | 50 | 100 | кГц |
|
Квантовая эффективность
|
0,08 | 0,12 | - | мВт/мА |
|
Коэффициент перестройки током
|
- | 0,015 | - | нм/мА |
|
Коэффициент перестройки температурой
|
- | 0,12 | - | нм/К |
|
Прямое напряжение
|
- | 1,3 | 2 | В |
|
Сопротивление термистора
|
9,5 | 10 | 10,5 | кОм |
|
Температурный коэффициент термистора
|
- | -4,4 | - | %/°С |
|
Тип волокна
|
PM | - | ||
|
Коннекторы
|
FC/APC | - | ||
- Диодно-лазерная абсорбционная спектроскопия (TDLAS).
- Лидары.
- Волоконно-оптическая связь на большие расстояния.
