PL-DFB-1330 - 1330 нм DFB лазерный диод

Name: PL-DFB-1330 - 1330 нм DFB лазерный диод
Brand: LD-PD

PL-DFB-1330 - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1330 нм.

Центральная длина волны 1330 нм.
Ширина спектральной линии <2 МГц.
Выходная мощность до 20 мВт.
Корпус 14-pin "бабочка".
Тип волокна SMF-28E.

Производитель: LD-PD

Узнать цену

Задать вопрос

DFB лазерные диоды серии PL-DFB-1330 представляют собой источники когерентного излучения с центральной длиной волны 1330 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

Особенности:

Узкая ширина спектральной линии <2 МГц.
Превосходный контроль длины волны и высокая стабильность.
Возможность регулировки длины волны без скачков мод.
Высокая надежность.

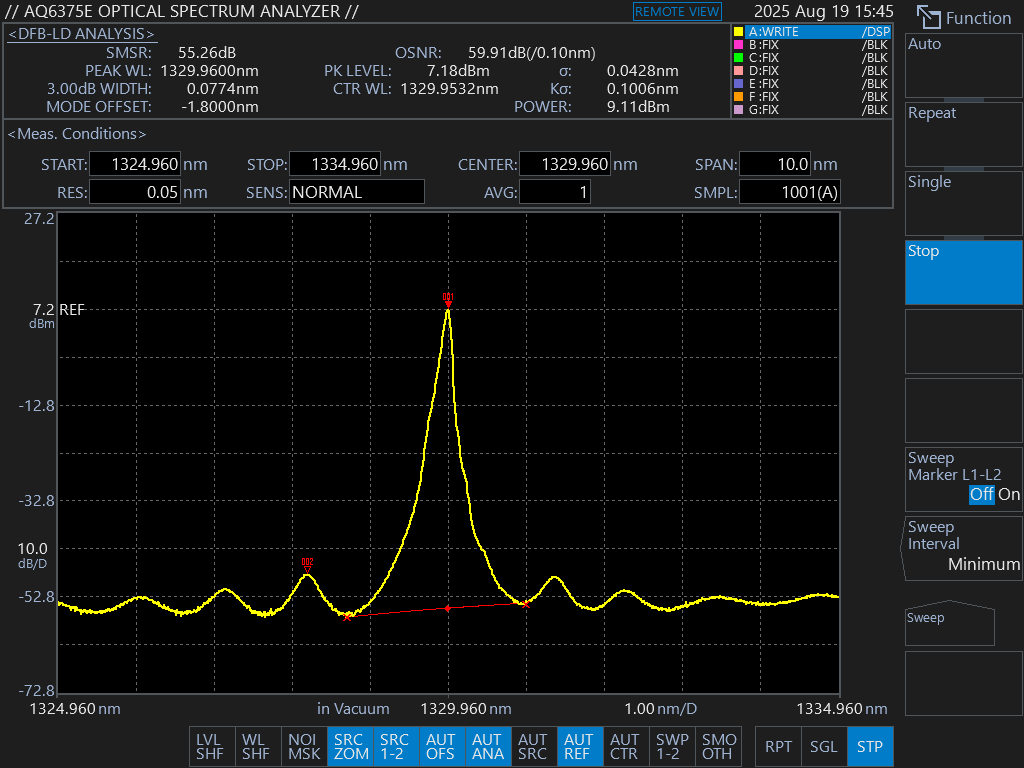

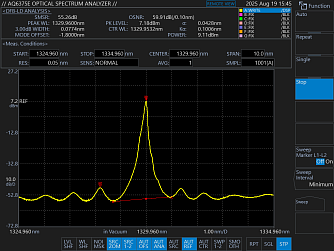

Спектр:

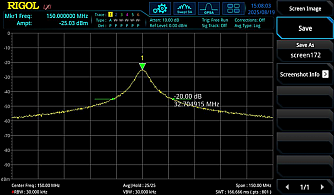

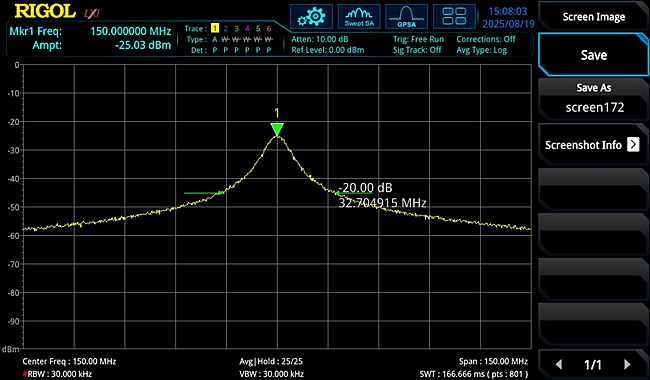

Ширина спектральной линии:

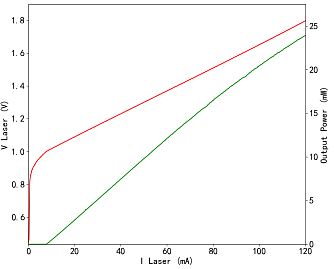

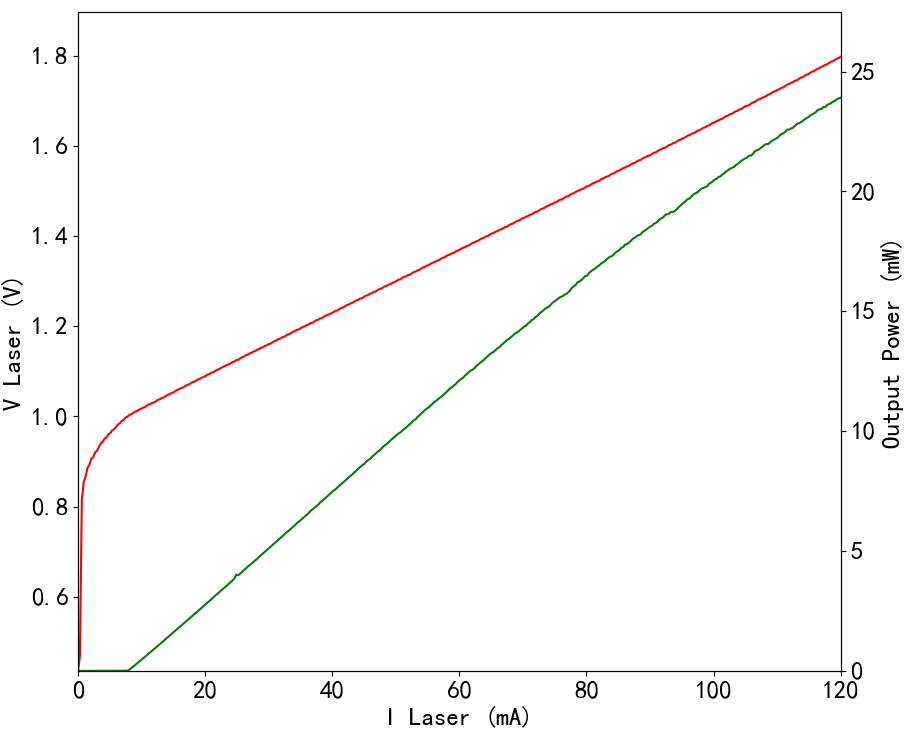

График зависимости выходной мощности от тока:

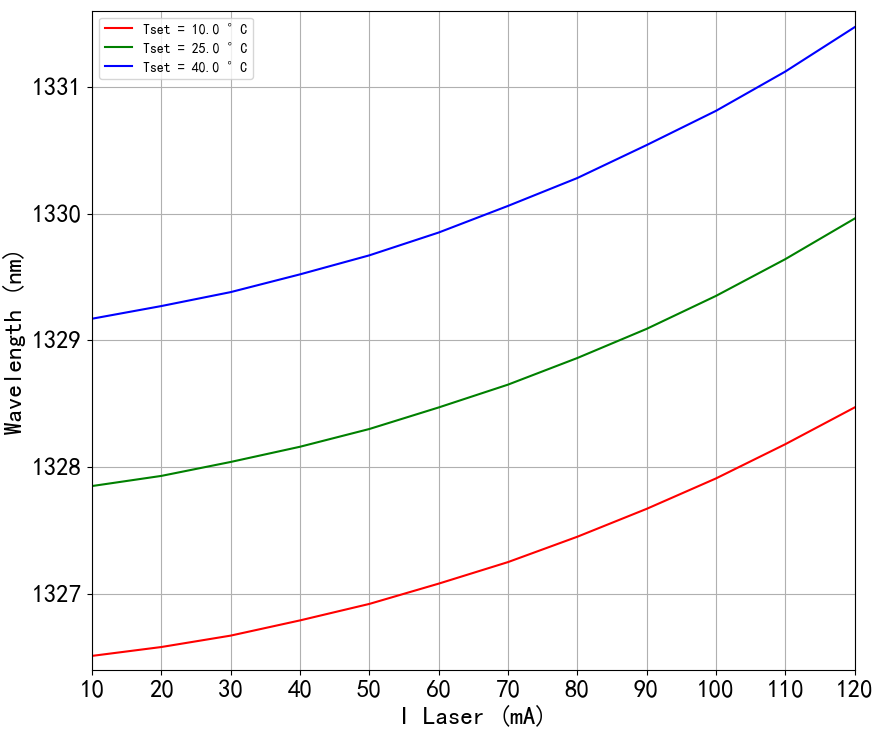

Перестроечная характеристика:

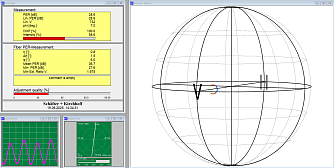

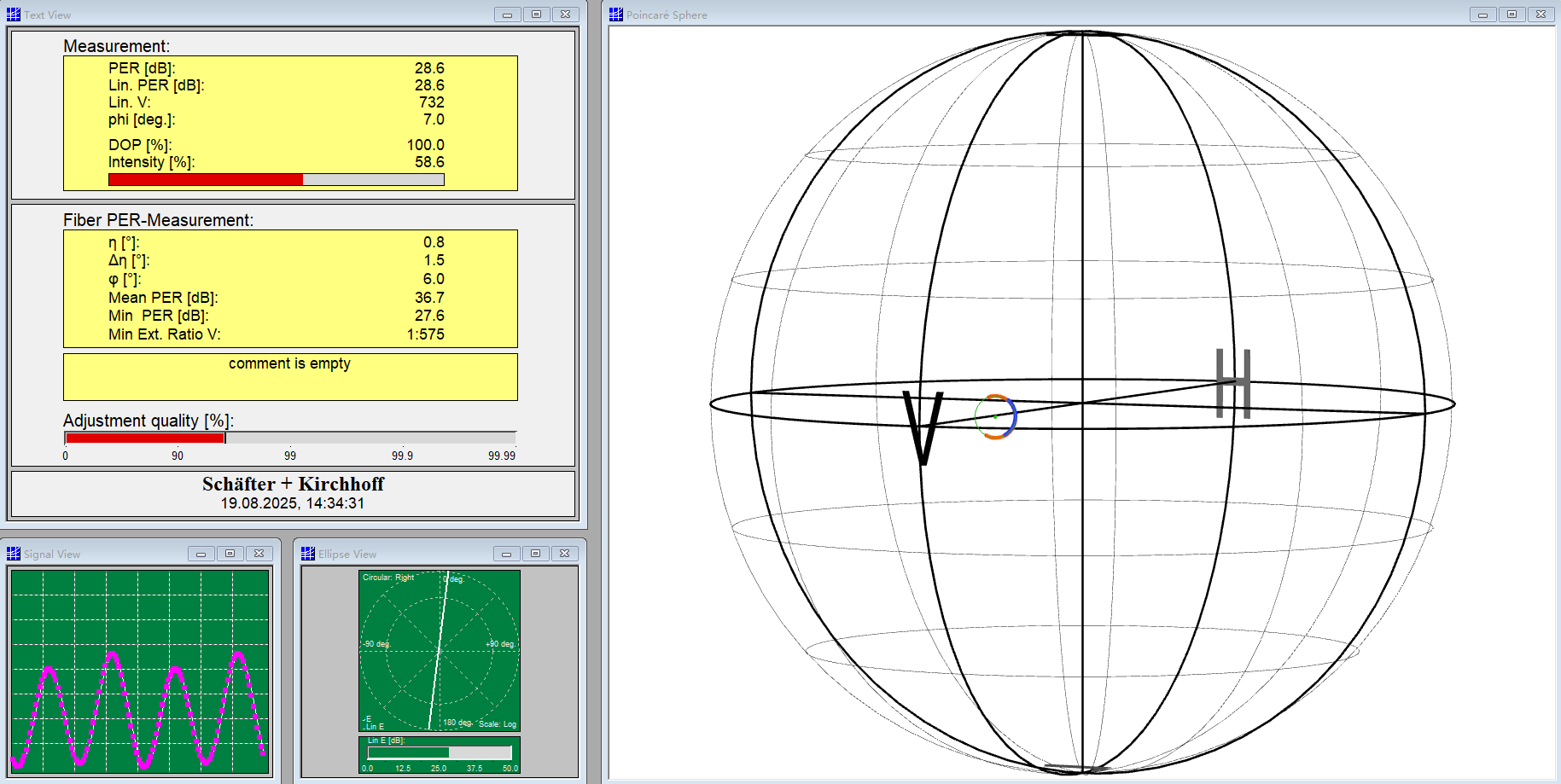

Коэффициент поляризационной экстинкции:


Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрические/оптические характеристики
Центральная длина волны	1329	1330	1331	нм
SMSR	30	40	-	дБ
Пороговый ток	-	10	20	мА
Рабочий ток	-	100	120	мА
Выходная мощность	10	20	25	мВт
Квантовая эффективность	0,08	0,12	-	мВт/мА
Коэффициент перестройки током	-	0,015	-	нм/мА
Коэффициент перестройки температурой	-	0,12	-	нм/К
Прямое напряжение	-	1,3	2	В
Сопротивление термистора	9,5	10	10,5	кОм
Температурный коэффициент термистора	-	-4,4	-	%/°С
Тип волокна	SMF-28E			-
Коннектор	FC/APC			-
Абсолютные предельные значения
Температура корпуса	-5	+25	+70	°С
Температура чипа	+10	+25	+40	°С
Рабочий ток	0	100	120	мА
Прямое напряжение	0,8	1,2	1,8	В
Ток TEC	-	-	1,2	А
Обратное напряжение (ЛД)	-	-	2	В
Обратное напряжение (ФД)	-	-	20	В

Диодно-лазерная абсорбционная спектроскопия (TDLAS).
Мониторинг H₂O (газа).

PL-DFB-1330 - 1330 нм DFB лазерный диод 1106.38(Kб)

Модель	Описание
PL-DFB-1330-A-A81	DFB лазерный диод. Тип волокна SMF-28E. Центральная длина волны 1330 нм. Ширина спектральной линии <2 МГц. Выходная мощность до 20 мВт.
