PL-HPDFB-1336 - 1336 нм высокомощный DFB лазерный диод

Name: PL-HPDFB-1336 - 1336 нм высокомощный DFB лазерный диод
Brand: LD-PD

PL-HPDFB-1336 - серия высокомощных DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1336 нм.

Центральная длина волны 1336 нм.
Ширина спектральной линии <2 МГц.
Выходная мощность до 100 мВт.
Корпус 14-pin "бабочка".
Тип волокна PM.

Производитель: LD-PD

Узнать цену

Задать вопрос

DFB лазерные диоды серии PL-HPDFB-1336 представляют собой источники когерентного излучения с центральной длиной волны 1336 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

Особенности:

Узкая ширина спектральной линии <2 МГц.
Превосходный контроль длины волны и высокая стабильность.
Возможность регулировки длины волны без скачков мод.
Высокая надежность.

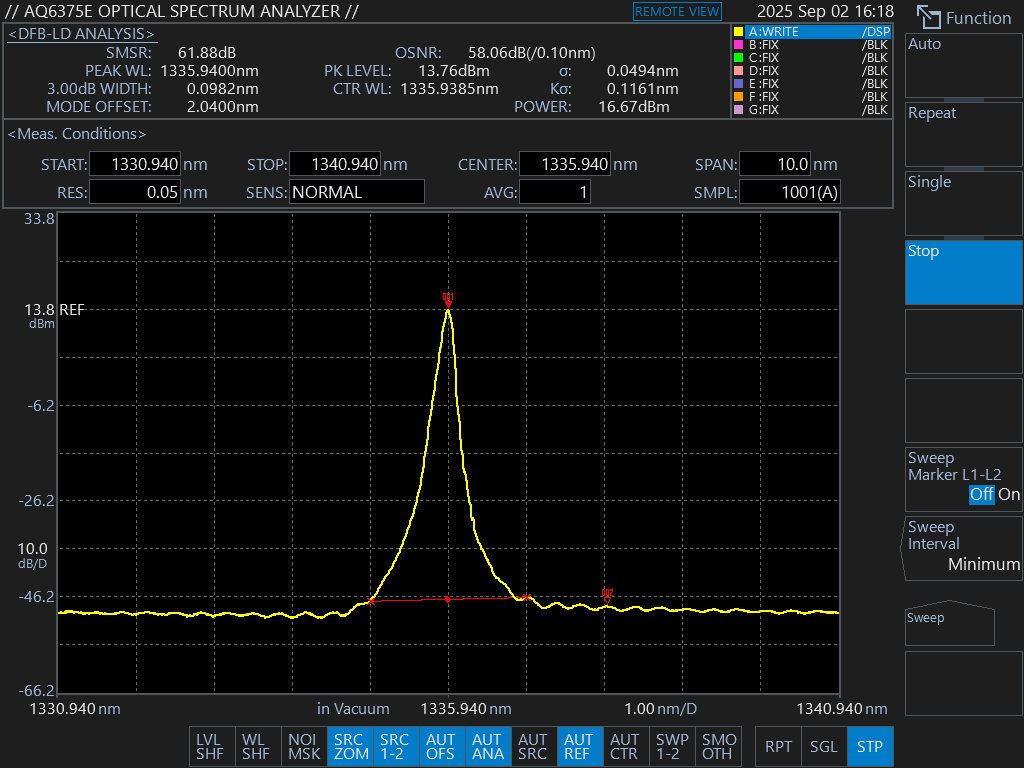

Спектр:

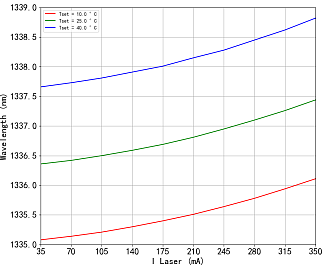

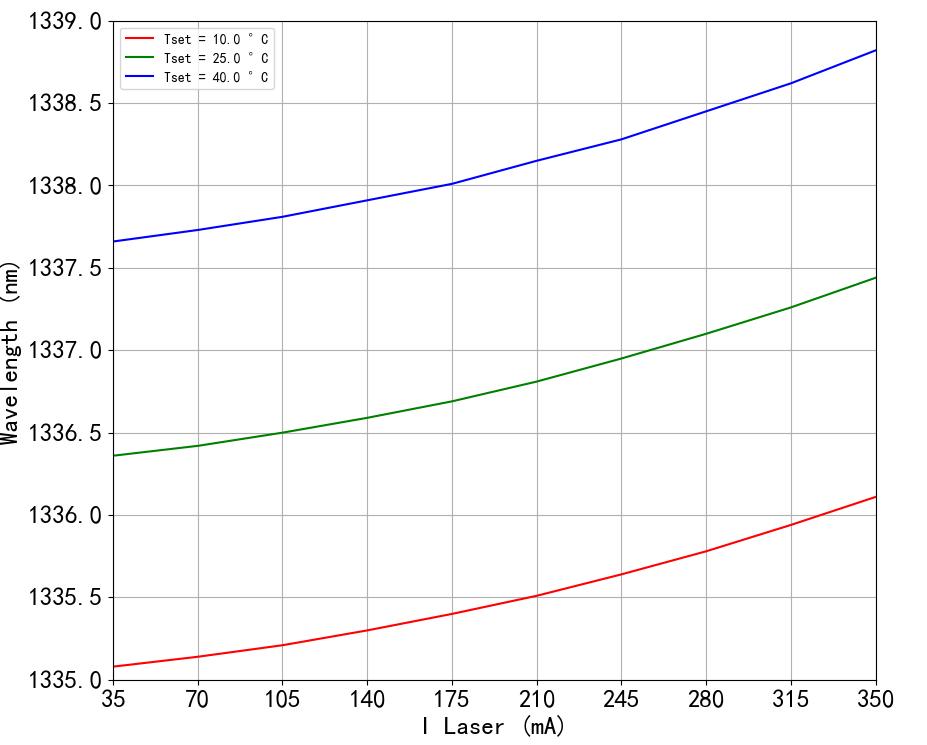

Перестроечная характеристика:

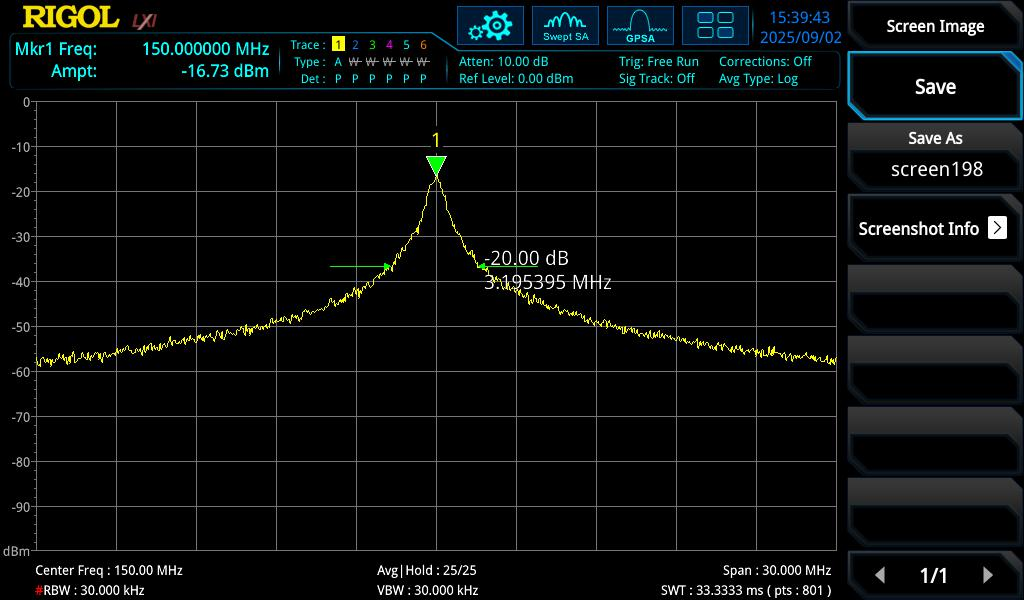

Ширина спектральной линии:

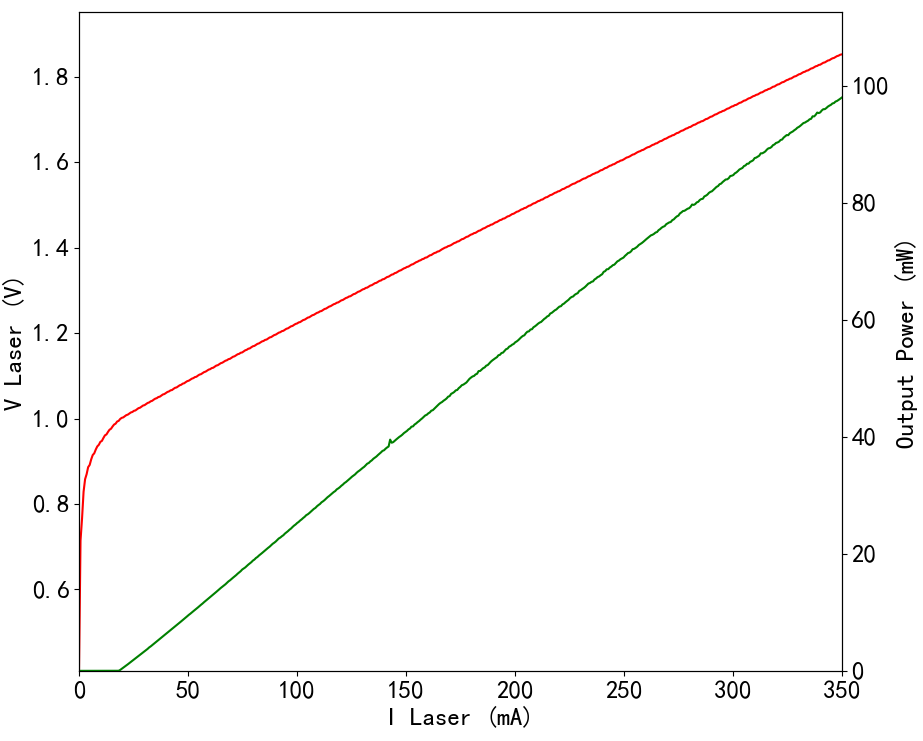

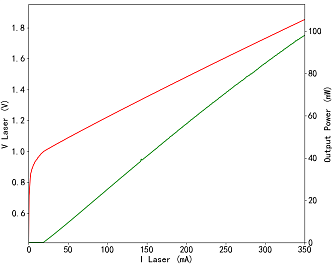

График зависимости выходной мощности от тока:

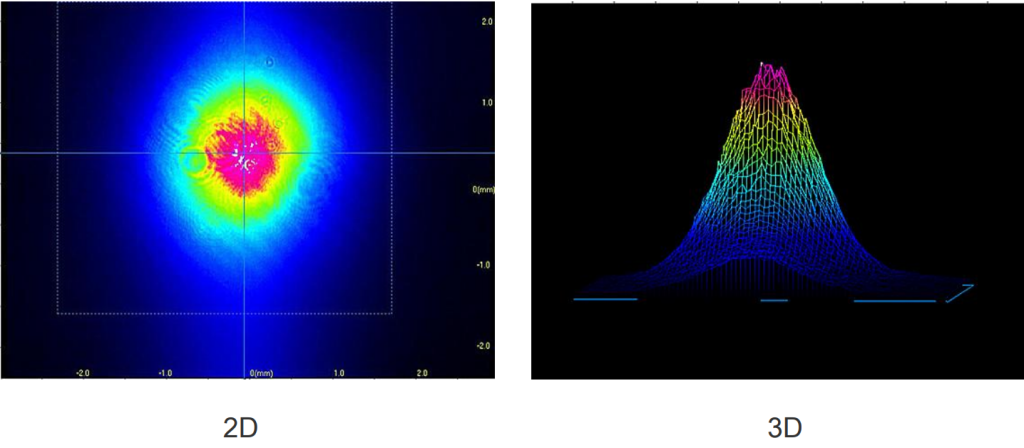

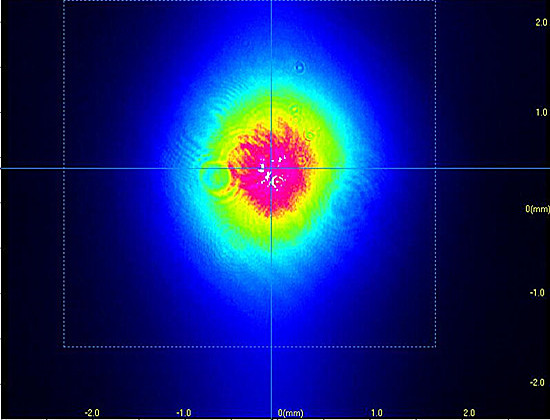

Качество пучка:

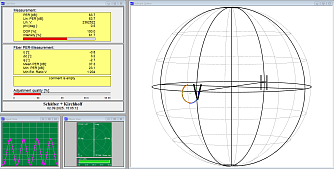

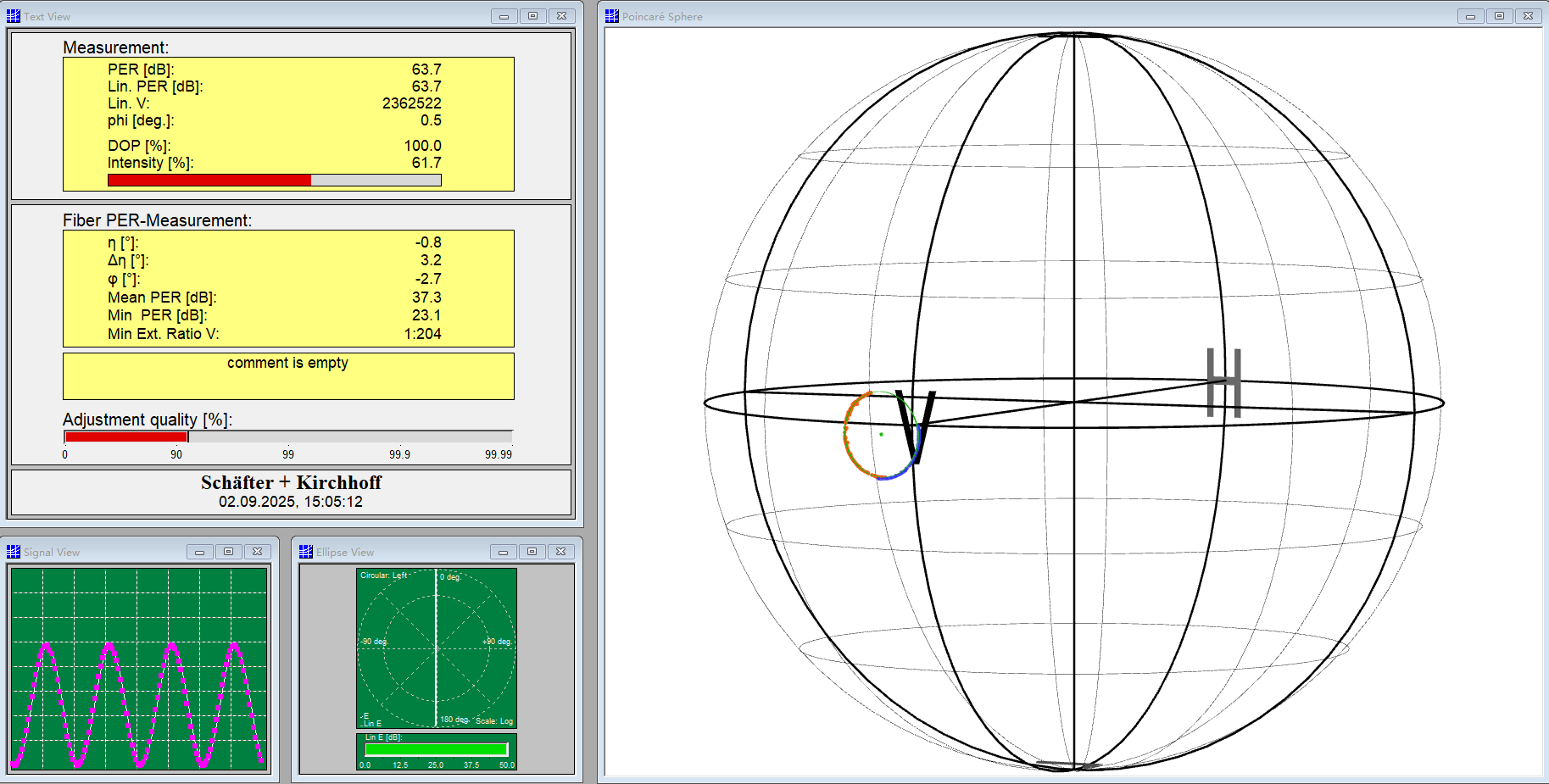

Коэффициент поляризационной экстинкции:

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрические/оптические характеристики
Центральная длина волны	1335	1336	1337	нм
SMSR	30	40	-	дБ
Пороговый ток	-	20	50	мА
Рабочий ток	-	300	350	мА
Выходная мощность		80	100	мВт
Квантовая эффективность	0,08	0,12	-	мВт/мА
Коэффициент перестройки током	-	0,015	-	нм/мА
Коэффициент перестройки температурой	-	0,12	-	нм/К
Прямое напряжение	-	1,3	2	В
Сопротивление термистора	9,5	10	10,5	кОм
Температурный коэффициент термистора	-	-4,4	-	%/°С
Тип волокна	PM			-
Коннектор	FC/APC			-
Абсолютные предельные значения
Температура корпуса	-5	+25	+70	°С
Температура чипа	+10	+25	+40	°С
Рабочий ток	0	300	350	мА
Прямое напряжение	0,8	1,2	1,8	В
Ток TEC	-	-	1,2	А
Обратное напряжение (ЛД)	-	-	2	В
Обратное напряжение (ФД)	-	-	20	В

Диодно-лазерная абсорбционная спектроскопия (TDLAS).
Мониторинг газа.

PL-HPDFB-1336 - 1336 нм высокомощный DFB лазерный диод 1523.38(Kб)

Модель	Описание
PL-HPDFB-1336-A-A81	Высокомощный DFB лазерный диод. Тип волокна PM. Центральная длина волны 1336 нм. Ширина спектральной линии <2 МГц. Выходная мощность до 100 мВт.
