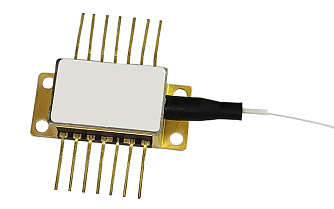

DN14 - Высокомощные лазерные диоды с узкой шириной спектральной линии
- Тип корпуса: 14-pin "бабочка" (тип O / тип T).
- Ультра-низкий RIN: -160 дБ/Гц.
- Высокая мощность: до 120 мВт.
- Центральная длина волны: ITU DWDM / 1550 нм.
- Ширина спектральной линии: <100 кГц.
- Встроенный фотодиод.
- Встроенный TEC, стабилизация длины волны.
Серия DN14 представляет собой высокомощные лазерные диоды с узкой шириной спектральной линии и с центральной длиной волны 1550 нм или в соответствии с сеткой ITU (DWDM). Конструкция основана на технологии интеграции чипов DFB, пучок излучается непосредственно из чипа, нет необходимости во внешнем резонаторе.

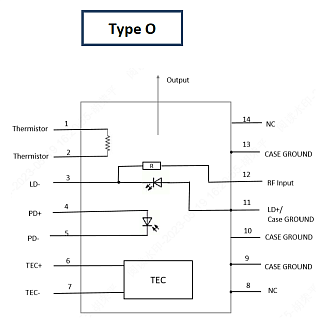

Серия DN14 имеет два типа конструкции. Тип O - 14-pin корпус с контролем мощности, тип T - 14-pin корпус с блокировкой частоты, хорошо контролирующий ток двух выходных фотодиодов, позволяющий получить точную частоту. Схемы обоих типов приведены ниже.
Блокировка частоты для типа T.

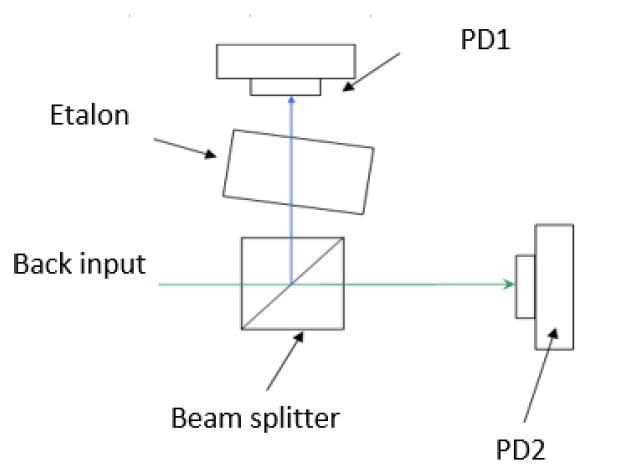

Как показано на рисунке ниже, обратный лазерный луч, проходящий через светоделитель, делится на два пучка, один для эталонного PD2, другой для контрольного PD1. Соотношение PD1 к PD2 зависит от длины волны, FSR эталона составляет 200 ГГц.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Центральная длина волны | 1550 | нм | ||
| Оптическая мощность | 40, 80, 120 | мВт | ||
| Пороговый ток | - | - | 50 | мА |
| Ток управления (40 мВт) | - | 250 | 300 | мА |
|
Ток управления (80 мВт) |
- | 450 | 550 | мА |
|
Ток управления (120 мВт) |
- | 600 | 750 | мА |
| Прямое напряжение | - | 2 | 3 | В |
| Относительная интенсивность шума (RIN) | - | - | -160 | дБ/Гц |
| SMSR | 30 | 45 | - | дБ |
| Ширина линии | - | 50 | 100 | кГц |
| Ток PD1 | 50 | - | 1000 | мкА |
| Ток PD2 | 500 | - | 2000 | мкА |
| ER | 17 | - | - | дБ |
| Стабильность мощности | -10 | - | 10 | % |
| Стабильность длины волны | -0,1 | - | 0,1 | нм |
| Диапазон рабочих температур | -40 | - | +70 | С |
|
Диапазон температур хранения |
-40 | - | +80 | С |
| Ток TEC | - | - | 2,5 | А |
| Напряжение TEC | - | - | 5,4 | В |
| Тип волокна | PM, SMF28 | - | ||
| Тип коннектора | FC/APC (другие по запросу) | - | ||
- Источник излучения.
- Когерентная связь.
- Лазерные лидары.
- ВОЛС.
