PL-DFB-1545-50-NL - 1545 нм DFB лазерный диод с узкой шириной линии
PL-DFB-1545-50-NL - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1545 нм и узкой шириной спектральной линии.
- Центральная длина волны 1545 нм.
- Ширина спектральной линии 50 кГц.
- Выходная мощность до 140 мВт.
- Корпус 14-pin "бабочка".
- Тип волокна PM.
Производитель: LD-PD
DFB лазерные диоды серии PL-DFB-1545-100-NL представляют собой источники когерентного излучения с центральной длиной волны 1545 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD. ЛД характеризуются сверхнизким уровнем шума, сверхузкой шириной спектральной линии и высокой выходной оптической мощностью.
Особенности:
- Узкая ширина спектральной линии ≤50 кГц.
- Превосходный контроль длины волны и высокая стабильность.
- Низкий уровень шума
- Высокая надежность.

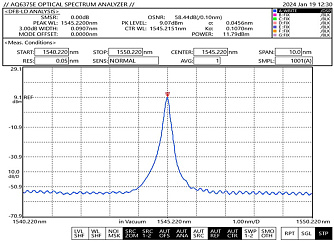

Спектр:

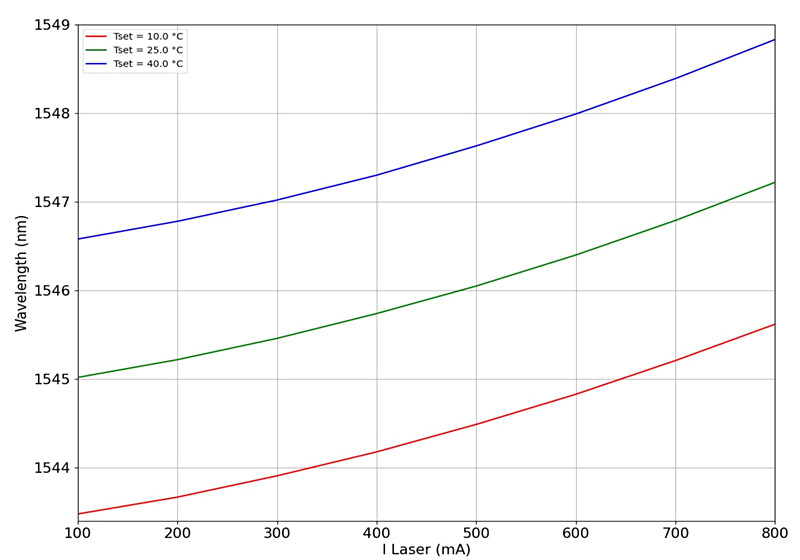

Перестроечная характеристика:

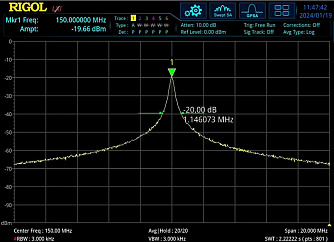

Ширина спектральной линии:

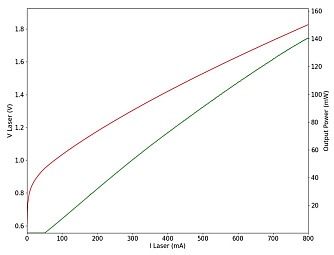

График зависимости выходной мощности от тока:

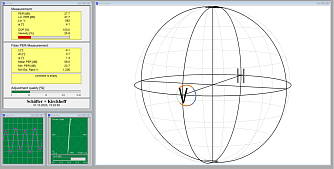

Коэффициент поляризационной экстинкции:
Качество пучка:
Параметр | Мин. | Тип. | Макс. | Ед. измерения |
---|---|---|---|---|
Электрические/оптические характеристики
|
||||
Центральная длина волны
|
1544,5 | 1545,0 | 1545,5 | нм |
SMSR
|
30 | 40 | - | дБ |
Пороговый ток
|
- | 20 | 30 | мА |
Рабочий ток
|
- | 600 | 800 | мА |
Выходная мощность
|
- | 100 | 140 | мВт |
Квантовая эффективность
|
0,08 | 0,12 | - | мВт/мА |
Коэффициент перестройки током
|
- | 0,015 | - | нм/мА |
Коэффициент перестройки температурой
|
- | 0,12 | - | нм/К |
Прямое напряжение
|
- | 1,3 | 2 | В |
Сопротивление термистора
|
9,5 | 10 | 10,5 | кОм |
Температурный коэффициент термистора
|
- | -4,4 | - | %/°С |
Тип волокна
|
PM | - | ||
Коннекторы
|
FC/APC | - |
- Диодно-лазерная абсорбционная спектроскопия (TDLAS).
- Лидары.
- Волоконно-оптическая связь на большие расстояния.
