PL-DFB-1550 - 1550 нм DFB лазерный диод
Серия DFB лазерных диодов PL-DFB-1550 в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.
- Узкая ширина спектральной линии < 2 МГц
- Выходная мощность до 20 мВт
- Тип волокна SM, PM
- Длина волны в соответствии с сеткой ITU
- RIN -145 дБ/Гц
- Высокая надежность
Производитель: LD-PD
Серия DFB лазерных диодов PL-DFB-1550 от LD-PD с центральной длиной волны 1550 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

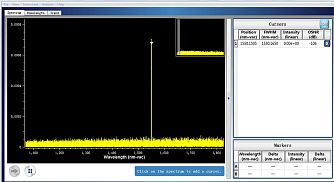

Спектр:

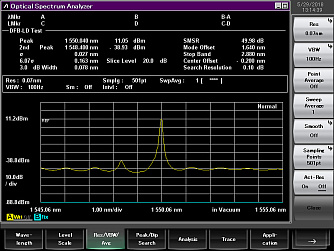

Ширина спектральной линии DFB ЛД:

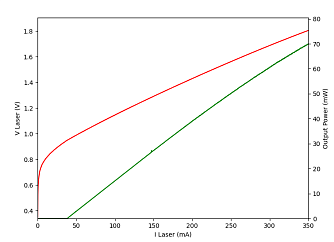

График зависимости выходной мощности от тока:

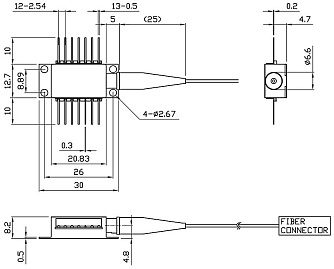

Габариты:
Параметр | Мин. | Тип. | Макс. | Ед. измерения |
---|---|---|---|---|
Центральная длина волы | 1530 | 1550 | 1610 | нм |
SMSR | 30 | 40 | - | дБ |
Пороговый ток | - | 20 | 30 | мА |
Рабочий ток | - | 80 | 120 | мА |
Выходная мощность | 10 | 20 | 35 | мВт |
Квантовая эффективность |
0,15 | 0,25 | - | мВт/мА |
Коэффициент перестройки током | - | 0,015 | - | нм/мА |
Коэффициент перестройки температурой | - | 0,12 | - | нм/К |
Прямое напряжение |
- | 1,3 | 2 | В |
Сопротивление термистора |
9,5 | 10 | 10,5 | кОм |
Температурный коэффициент термистора | - | -4,4 | - | %/С |
Тип волокна | SM, PM | - | ||
Ток TEC | - | - | 1,2 | А |
- ВОЛС
- Радиофотоника
- DWDM сети
PL-DFB-1550 - 1550 нм DFB лазерный диод 1375.37(Kб)
