PL-DFB-1550-30-NL - 1550 нм DFB лазерный диод с узкой шириной линии

Name: PL-DFB-1550-30-NL - 1550 нм DFB лазерный диод с узкой шириной линии
Brand: LD-PD

PL-DFB-1550-30-NL - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм и узкой шириной спектральной линии.

Центральная длина волны 1550 нм.
Ширина спектральной линии ≤50 кГц.
Выходная мощность до 150 мВт.
Корпус 14-pin "бабочка".
Тип волокна PM.

Производитель: LD-PD

Узнать цену

Задать вопрос

DFB лазерные диоды серии PL-DFB-1550-30-NL представляют собой источники когерентного излучения с центральной длиной волны 1550 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD. ЛД характеризуются сверхнизким уровнем шума, сверхузкой шириной спектральной линии и высокой выходной оптическая мощность.

Особенности:

Узкая ширина спектральной линии ≤50 кГц.
Превосходный контроль длины волны и высокая стабильность.
Низкий уровень шума
Высокая надежность.

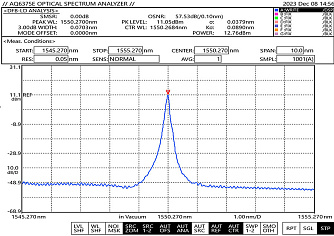

Спектр:

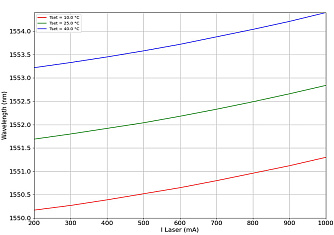

Перестроечная характеристика:

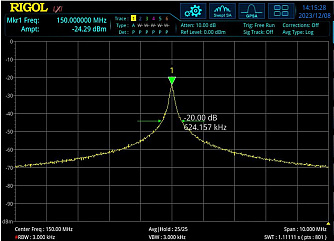

Ширина спектральной линии:

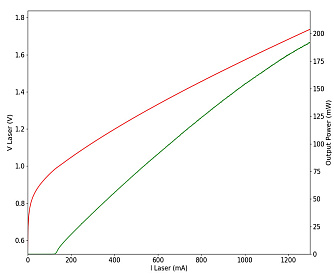

График зависимости выходной мощности от тока:

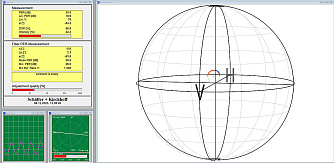

Коэффициент поляризационной экстинкции:


Параметр	Мин.	Тип.	Макс.	Ед. измерения
Выходная мощность	-	150	-	мВт
Центральная длина волны	1549,5	1550,0	1550,5	нм
Ширина спектральной линии (FWHM)	-	30	50	кГц
SMSR	40	-	-	дБ
PER	20	-	-	дБ
Относительная интенсивность шума RIN	-	-163	-155	дБ/Гц
Коэффициент оптической изоляции ISO	40	-	-	дБ
Заданная температура TEC	15	-	40	°С
Пороговый ток	-	15	30	мА
Рабочий ток ЛД	-	1000	1200	мА
Рабочее напряжение ЛД	-	1,5	1,8	В
Напряжение смещения ФД	4,75	5,00	5,25	В
Ток ФД	-	-	2	мА
Темновой ток ФД	-	-	1	нА
Рабочая температура	-40	+25	+80	°С
Температура хранения	-40	-	+80	°С
