PL-DFB-1940-TO39 - 1940 нм DFB лазерный диод

Name: PL-DFB-1940-TO39 - 1940 нм DFB лазерный диод
Brand: LD-PD

PL-DFB-1940-TO39 - серия DFB лазерных диодов в корпусе TO-39 с центральной длиной волны 1940 нм.

Центральная длина волны 1940 нм.
Ширина спектральной линии <2 МГц.
Выходная мощность до 5 мВт.

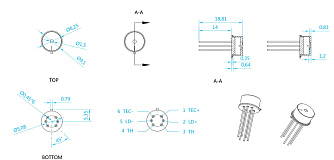

Корпус TO-39.

Производитель: LD-PD

Узнать цену

Задать вопрос

DFB лазерные диоды серии PL-DFB-1940-TO39 представляют собой источники когерентного излучения с центральной длиной волны 1940 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус TO-39 со встроенными TEC и PD.

Особенности:

Узкая ширина спектральной линии <2 МГц.
Превосходный контроль длины волны и высокая стабильность.
Возможность регулировки длины волны без скачков мод.
Высокая надежность.

Спектр:

Перестроечная характеристика:

Ширина спектральной линии:

PT Linewidth.jpg

График зависимости выходной мощности от тока:

Качество пучка:

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрические/оптические характеристики
Центральная длина волны	1939	1940	1941	нм
SMSR	30	40	-	дБ
Пороговый ток	-	20	30	мА
Рабочий ток	-	80	120	мА
Выходная мощность	2	3	5	мВт
Квантовая эффективность	0,08	0,12	-	мВт/мА
Коэффициент перестройки током	-	0,015	-	нм/мА
Коэффициент перестройки температурой	-	0,12	-	нм/К
Прямое напряжение	-	1,3	2	В
Сопротивление термистора	9,5	10	10,5	кОм
Температурный коэффициент термистора	-	-4,4	-	%/°С
Тип волокна	SM, PM			-
Коннекторы	FC/APC			-
Абсолютные предельные значения
Температура корпуса	-5	+25	+70	°С
Температура чипа	+10	+25	+40	°С
Рабочий ток	0	100	120	мА
Прямое напряжение	0,8	1,2	1,8	В
Ток TEC	-	-	1,2	А
Обратное напряжение (ЛД)	-	-	2	В
Обратное напряжение (ФД)	-	-	20	В

Диодно-лазерная абсорбционная спектроскопия (TDLAS).
Мониторинг газа.

PL-DFB-1940-TO39 - 1940 нм DFB лазерный диод 1074.13(Kб)

Модель	Описание
PL-DFB-1940-A-A81-TO39	DFB лазерный диод, 1940 нм, 2 мВт, TO-39
