TDLAS-DFB-3390 - 3390 нм DFB лазерный диод
TDLAS-DFB-3390 - серия DFB лазерных диодов с центральной длиной волны 3390 нм, разработанные специально для TDLAS.
- Центральная длина волны 3390 нм.
- Выходная мощность до 10 мВт.
- Встроенный TEC.
Производитель: LD-PD
DFB лазерные диоды серии TDLAS-DFB-3390 представляют собой источники когерентного излучения с центральной длиной волны 3390 нм, специально разработанные для высокоточного обнаружения газов с использованием диодно-лазерной абсорбционной спектроскопии (TDLAS).
Особенности:
- Работа в режиме непрерывного излучения.
- Превосходный контроль длины волны и высокая стабильность при комнатной температуре.
- Возможность регулировки длины волны без скачков мод.
- Высокая надежность.

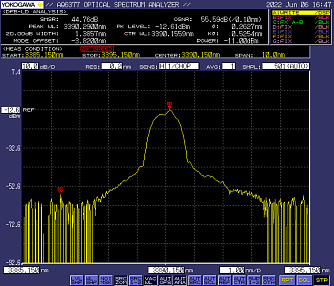

Спектр:

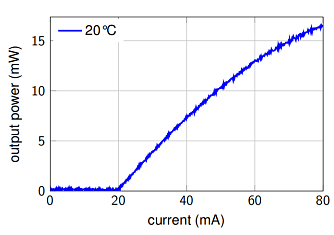

График зависимости выходной мощности от тока:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Электрические/оптические характеристики
|
||||
|
Центральная длина волны
|
- | 3390 |
- |
нм |
|
Выходная мощность
|
- | 10 | - | мВт |
|
Рабочий ток
|
- | 120 | - | мА |
|
Рабочее напряжение
|
- | 5 | - | В |
|
Пороговый ток
|
15 | 30 | 50 | мА |
|
SMSR
|
- | >35 | - | дБ |
|
Коэффициент перестройки током
|
- | 0,10 | - | нм/мА |
|
Коэффициент перестройки температурой
|
- |
0,35 |
- | нм/К |
|
Рабочая температура чипа
|
+10 |
+20 |
+50 |
°С |
|
Рабочая температура корпуса
|
-20 | +25 | +50 |
°С |
|
Температура хранения
|
-30 |
+20 |
+70 |
°С |
|
Параметры TEC
|
||||
|
Макс. температурная разница (@Q=0 Вт)
|
- | 65 |
- |
К |
|
Макс. ток
|
- | 1,4 | - | А |
|
Макс. напряжение
|
- | 3,8 | - | В |
|
Макс. мощность (@ ΔT = 0K)
|
- | 3 | - | Вт |
|
Сопротивление термистора при 25°C
|
- | 10000 | - | Ом |
|
Бета-коэффициент
|
- | 3930 | - | - |
|
Абсолютные предельные значения
|
||||
|
Рабочее напряжение
|
- | - | 3,9 |
В |
|
Макс. ток
|
- | - | 80 |
мА |
|
Пороговый ток
|
- | 19 | - | мА |
|
Квантовая эффективность
|
- | 0,352 | - |
мВт/мА |
- Диодно-лазерная абсорбционная спектроскопия (TDLAS).
- Передача данных.
- Измерения в среднем ИК диапазоне.
