PL-DFB-1064 - 1064 нм DFB лазерный диод

Name: PL-DFB-1064 - 1064 нм DFB лазерный диод
Brand: LD-PD

PL-DFB-1064 - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1064 нм.

Центральная длина волны 1064 нм.
Ширина спектральной линии <2 МГц.
Выходная мощность до 130 мВт.
Корпус 14-pin "бабочка".
Тип волокна SM, PM.

Производитель: LD-PD

Узнать цену

Задать вопрос

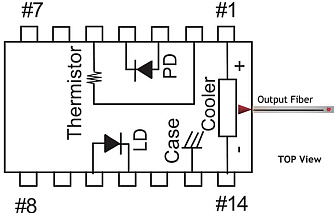

DFB лазерные диоды серии PL-DFB-1064 представляют собой источники когерентного излучения с центральной длиной волны 1064 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

Особенности:

Узкая ширина спектральной линии <2 МГц.
Превосходный контроль длины волны и высокая стабильность.
Возможность регулировки длины волны без скачков мод.
Высокая надежность.

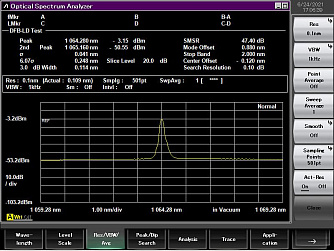

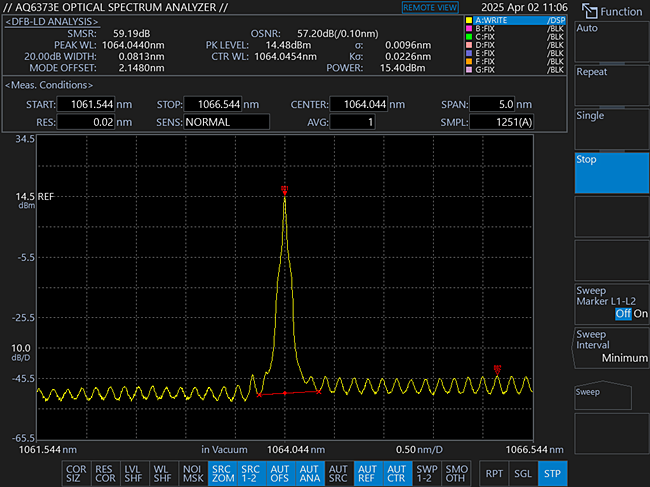

Спектр:

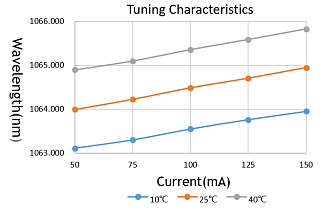

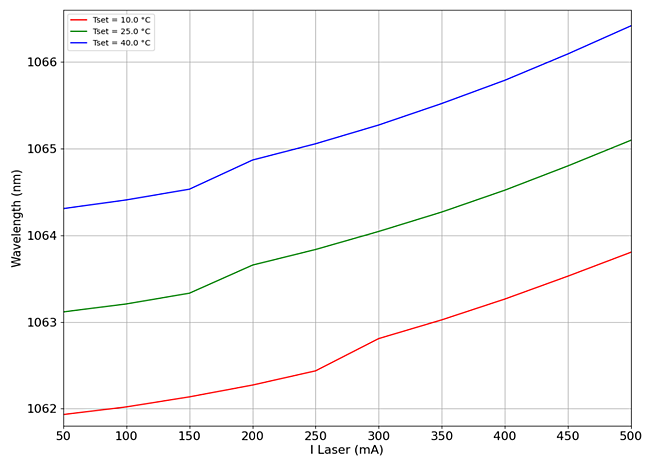

Перестроечная характеристика:

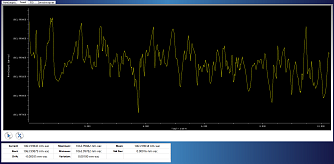

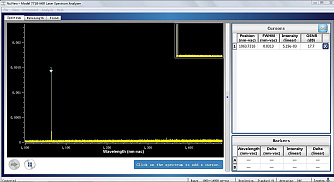

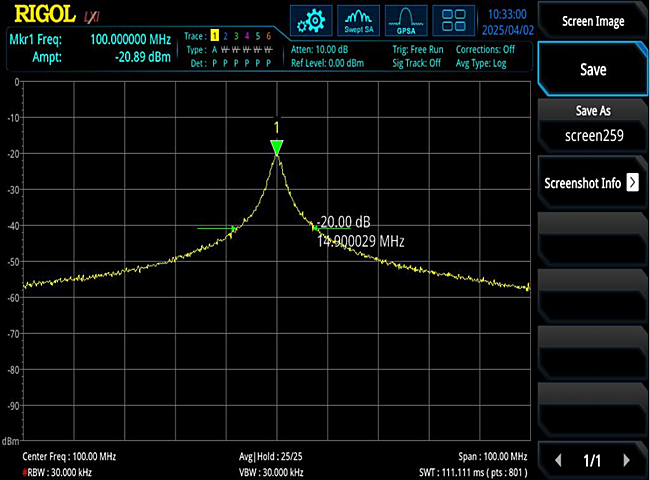

Ширина спектральной линии:

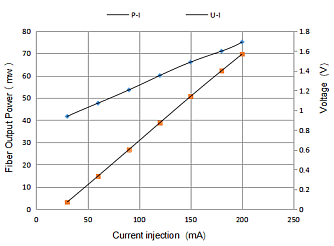

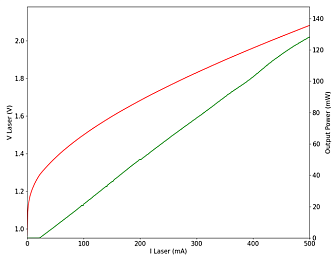

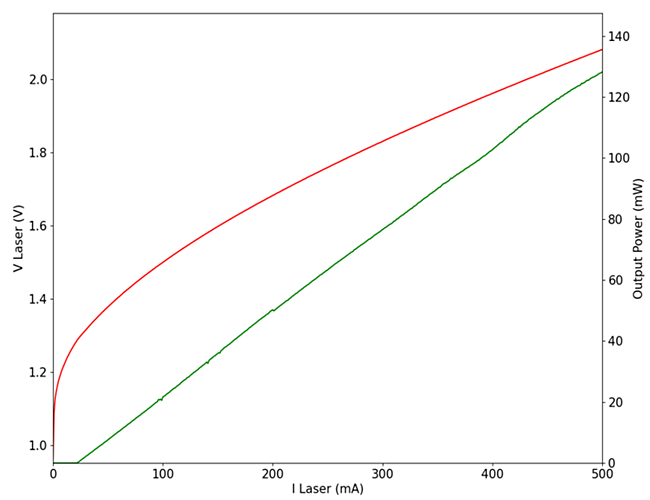

График зависимости выходной мощности от тока:

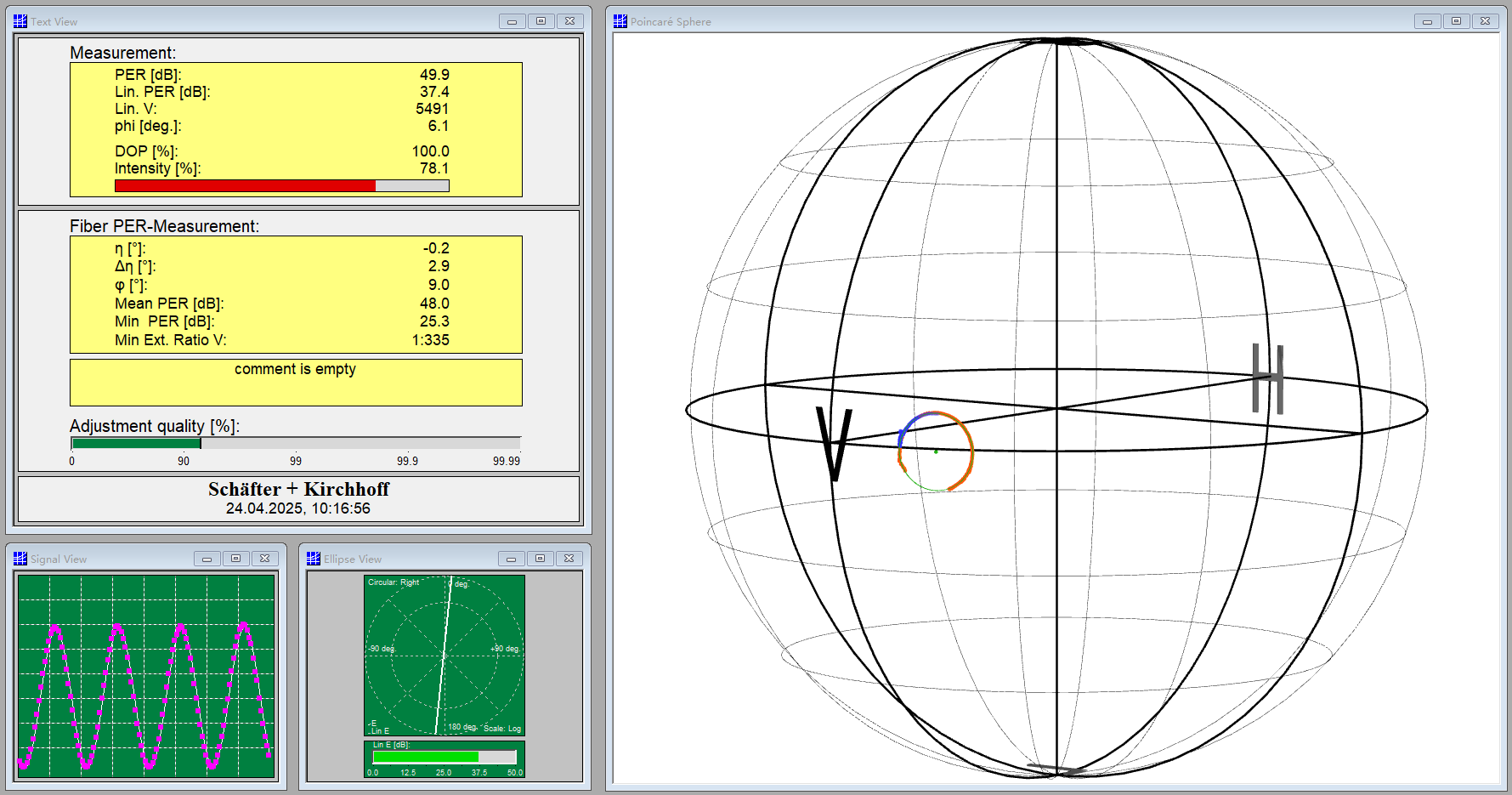

Коэффициент поляризационной экстинкции:

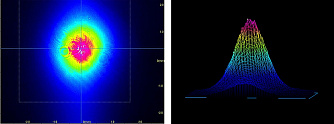

Качество пучка:

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрические/оптические характеристики
Центральная длина волны	1062	1064	1066	нм
SMSR	30	40	-	дБ
Пороговый ток	-	40	50	мА
Рабочий ток	-	400	500	мА
Выходная мощность	120	130	-	мВт
Квантовая эффективность		0,24	-	мВт/мА
Коэффициент перестройки током	-	0,04	-	нм/мА
Коэффициент перестройки температурой	-	0,1	-	нм/К
Прямое напряжение	-	1,92	3	В
Сопротивление термистора	9,5	10	10,5	кОм
Коэффициент поляризационной экстинкции	-	25,3	≥18	дБ
Волокно+коннектор	PM980+FC/APC (ориентация по медленной оси)			-
Абсолютные предельные значения
Температура корпуса	-5	+25	+70	°С
Температура чипа	+10	+25	+40	°С
Рабочий ток	0	400	500	мА
Прямое напряжение	0,8	1,9	3,0	В
Ток TEC	-	2,5	2,7	А
Обратное напряжение (ЛД)	-	-	2	В
Обратное напряжение (ФД)	-	-	20	В

Диодно-лазерная абсорбционная спектроскопия (TDLAS).
Задающий источник.
Волоконный лазер.

PL-DFB-1064 - 1064 нм DFB лазерный диод 1585.79(Kб)

Модель	Описание
PL-DFB-1064-D-A81-PA-PD	Высокомощный DFB лазерный диод. Тип волокна PM. Центральная длина волны 1064 нм. Ширина спектральной линии <2 МГц. Выходная мощность до 130 мВт.
