PL-DFB-1091 - 1091 нм DFB лазерный диод
Серия DFB лазерных диодов PL-DFB-1091 в корпусе 14-pin "бабочка" с центральной длиной волны 1091 нм.
- Узкая ширина спектральной линии < 2 МГц
- Выходная мощность до 70 мВт
- Тип волокна SM, PM
- Превосходный контроль длины волны и высокая стабильность
- Возможность регулировки длины волны без скачков мод
- Высокая надежность
Производитель: LD-PD

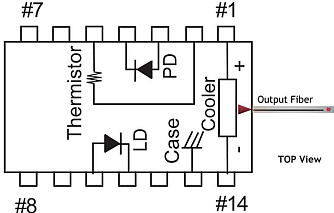

Серия DFB лазерных диодов PL-DFB-1091 от LD-PD с центральной длиной волны 1091 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

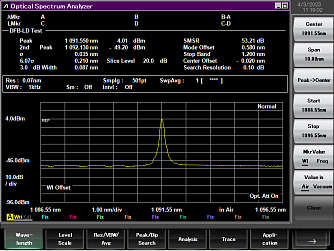

Спектр:

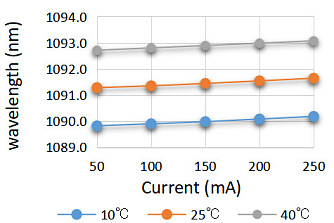

Параметры перестройки:

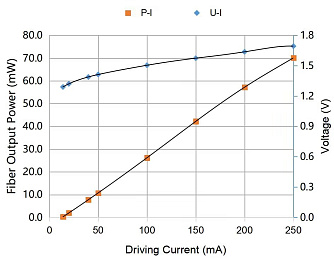

График зависимости выходной мощности от тока:

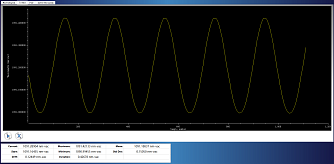

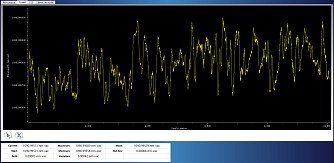

Ширина спектральной линии DFB ЛД:
Габариты:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Центральная длина волы | 1090,5 | 1091 | 1091,5 | нм |
| SMSR | 30 | 40 | - | дБ |
| Пороговый ток | - | 20 | 30 | мА |
| Рабочий ток | - | 180 | 250 | мА |
| Выходная мощность | 30 | 50 | 70 | мВт |
|
Квантовая эффективность |
0,08 | 0,12 | - | мВт/мА |
| Коэффициент перестройки током | - | 0,015 | - | нм/мА |
| Коэффициент перестройки температурой | - | 0,12 | - | нм/К |
|
Прямое напряжение |
- | 1,3 | 2 | В |
|
Сопротивление термистора |
9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | - | -4,4 | - | %/С |
| Тип волокна | SM, PM | - | ||
| Ток TEC | - | - | 1,2 | А |
- Диодно-лазерная абсорбционная спектроскопия (TDLAS)
- Задающий источник
- Волоконный лазер
