SP-FCLD-525 - лазерные диоды с волоконным выводом и мощностью до 70 Вт, 525 нм
- Длина волны: 525 ± 5 нм.
- Выходная мощность: 3,2 - 70 Вт.
- Ширина спектральной линии: 8 - 10 нм.
- Диаметр сердцевины волокна: 50 - 200 мкм.
- Выходная апертура (NA): 0,20 - 0,22.

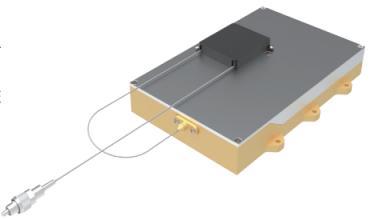

SP-FCLD-525 - серия лазерных диодов, представляющих собой высокопроизводительные модули с волоконным выводом. Устройство обеспечивает номинальную выходную мощность от 3,2 до 70 Вт на центральной длине волны 525 ± 5 нм с узкой шириной спектральной линии (8 - 10 нм). Ключевой особенностью модели является эффективный ввод излучения в многомодовое оптическое волокно с диаметром сердцевины от 50 до 200 мкм и числовой апертурой 0,20 - 0,22 NA. Оптическая система обеспечивает высокую гомогенизацию пучка (85 - 90% с использованием линзы).
Диод отличается высокой энергоэффективностью для своего класса при рабочем токе 2 А и напряжении в диапазоне 16 - 82 В. Конструкция выполнена в компактном форм-факторе и весом от 75 до 1450 г, что облегчает интеграцию в промышленные и научные установки.
Модуль обладает повышенной надежностью и адаптивностью к условиям внешней среды, успешно проходя циклические температурные тесты хранения в диапазоне от -50°C до +70°C. Это делает его идеальным выбором для систем лазерного дисплея, флуоресцентного анализа и фотоэлектрического детектирования.
Особенности:
- Узкая ширина спектра.
- Стабильность работы.
- Простота интеграции.
- Длительный срок службы.
- Высокоэффективная теплоотдача.
- Надежность.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | SP-FCLD-525-C3.2-F50 | SP-FCLD-525-C4-F50 | SP-FCLD-525-C5-F50 | SP-FCLD-525-C15-F105 | SP-FCLD-525-C20-F200 | SP-FCLD-525-C35-F200 |
SP-FCLD-525-C70-F200 |
|
| Оптические параметры |
|
|||||||
| Центральная длина волны | 525 ± 5 | нм | ||||||
| Выходная мощность | ≥ 3,2 | ≥ 4 | ≥ 5 | ≥ 15 | ≥ 20 | ≥ 35 | ≥ 70 | Вт |
| Ширина спектральной линии (FWHM) |
10 |
8 |
10 |
10 |
10 |
10 |
10 |
нм |
| Числовая апертура (NA)@95% энергии | 0,2 | 0,2 | 0,2 | 0,22 | 0,21 | 0,22 | 0,22 | - |
| Гомогенизация пучка с линзой | 90 | 85 | % | |||||
| Электрические параметры |
|
|||||||
| Электро-оптическая эффективность |
≥ 12,5 |
≥ 12,5 | ≥ 12,5 | ≥ 10 | ≥ 13 | ≥ 12 | ≥ 12 | % |
| Рабочее напряжение (DC) | 16 | 21 | 21 | 66 - 82 | 66 - 82 | 66 - 82 | 66 - 82 | В |
| Рабочий ток | ≤ 2 | А | ||||||
| Температура хранения | -50 ~ 70 | °C | ||||||
| Параметры оптоволокна |
|
|||||||
| Диаметр сердцевины волокна |
50 |
50 | 105 | 105 | 200 | 200 | 200 |
мкм |
| Диаметр оболочки волокна | 125 | 125 | 125 | 125 | 220 | 220 | 220 |
мкм |
| Длина волокна | 1 ± 0,1 |
м |
||||||
|
Диаметр защитной оболочки |
0,9 ± 0,1 | мм | ||||||
| Числовая апертура волокна |
0,22 |
|
||||||
| Коннектор | FC/SMA905 | |||||||
| Общие параметры |
|
|||||||
|

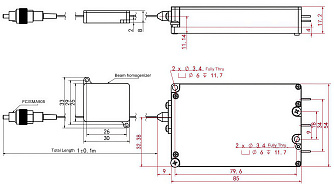

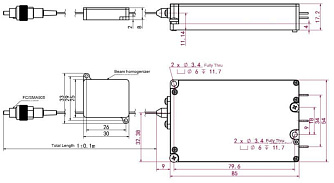

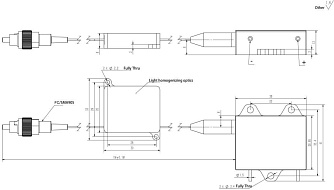

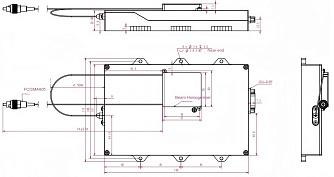

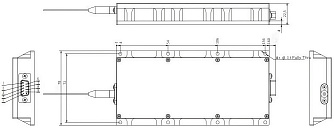

Габаритные параметры |
35×32×12 | 41×38×13 | 41×38×13 | 85×54×17.2 | 85×54×17.2 | 160×78×23 | 134×51×16.5 | мм |
| Масса | 95 | 75 | 75 | 370 | 370 | 1150 | 1450 | г |
| Платформа | C3 | C4 | C4 | B16 | B16 | B32 | B64 |
|
- Научные исследования.
- Лазерные дисплеи и проекционные системы.
- 3D-моделирование.
- Медицинская эндоскопическая хирургия
- Фотоэлектрическая детекция и диагностика.
- Визуализация и контроль качества.
1. Промышленные и производственные применения:
Обнаружение дефектов фотоэлектрических элементов (солнечных батарей).
2. Лазерные проекторы (RGB-модули)
Система на 80% компактнее по сравнению с аналогами на базе твердотельных лазеров.
3. Оборона и безопасность
Лазерный модуль ослепления для предотвращения незаконных вторжений.
4. 3D-моделирование
Используя триангуляцию по изображениям, полученным с разных ракурсов, вычисляются координаты точек поверхности для генерации 3D-моделей.
5. Медицина – Эндоскопическая хирургия
Помогает врачам выявлять ранние раковые поражения (например, при сочетании со специфическими флуоресцентными агентами). Благодаря сильному поглощению зеленого света (525 нм) кровью, улучшается отображение сосудистого рисунка на поверхности слизистой оболочки, что повышает точность диагностики.
6. Возбуждение флуоресценции
Лазер позволяет получать высококонтрастные изображения специфических биомолекул или клеточных структур.
7. Оптогенетика
Некоторые оптогенетические белки реагируют на зеленый свет. Лазер с волоконным выводом может быть имплантирован или направлен на ткани мозга для стимуляции нейронов.
8. Фотодинамическая терапия (ФДТ)
- Назначение: Лечение поверхностных раковых заболеваний или инфекций.
- Принцип действия: Свет с длиной волны 525 нм активирует фотосенсибилизаторы (например, Photofrin или агенты, поглощающие зеленый свет), генерируя активные формы кислорода для уничтожения целевых клеток. Волокно доставляет свет непосредственно к тканям (например, кожа, ротовая полость).
- Примечание: Более тонкие волокна (50 мкм) обеспечивают точное наведение, тогда как более крупные (200 мкм) покрывают более широкие зоны.
9. Голографическая стимуляция и нейрофотоника
Одновременная стимуляция множества нейронов с помощью паттернированного света.
10. Низкоинтенсивная лазерная терапия (LLLT) / Фотобиомодуляция
- Назначение: Способствование заживлению ран или уменьшение воспаления.
- Принцип действия: Зеленый свет низкой мощности (525 нм) может стимулировать клеточный энергетический метаболизм (например, через цитохром-с-оксидазу). Волокно обеспечивает целенаправленную доставку к тканям.
- Примечание: Для зеленого света метод всё еще считается экспериментальным; больше доказательств эффективности существует для красного диапазона и ближнего ИК.
