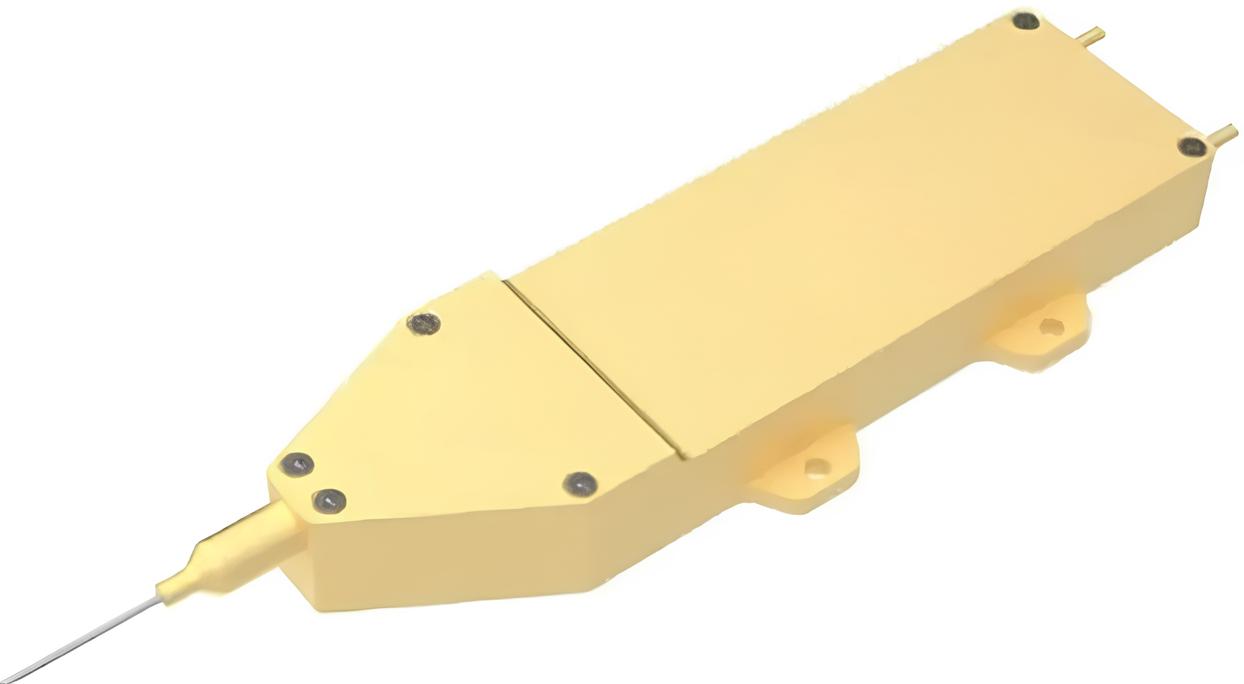

SP-FCLD-976-A360-510-VBG - лазерные диоды с волоконным выводом VBG, 976 нм
- Центральная длина волны: 976 нм.
- Выходная мощность: ≥ 510 Вт.
- Ширина спектра (FWHM): ≤ 1 нм.
- Фотоэлектрическая эффективность: ≤ 53%.
- Рабочее напряжение: ≤ 40 В.
SP-FCLD-976-A360-510-VBG - серия, представляющая собой промышленные лазерные диоды с волоконным выводом и стабилизацией длины волны объемной брэгговской решеткой (VBG), обеспечивающие выходную мощность 360 Вт и 510 Вт (в зависимости от модели) на центральной длине волны 976 нм. Благодаря технологии VBG, устройства демонстрируют узкую ширину спектра (≤ 1 нм) и высокую стабильность излучения с минимальным температурным дрейфом 0,02 нм/°C. Важной особенностью данной серии является рабочий диапазон стабилизации длины волны, который поддерживается при уровнях мощности от 70% до 100%. Модули оснащены встроенной защитой от обратного отражения в диапазоне 1030–1200 нм. Вывод энергии осуществляется через волокно с диаметром сердцевины 220 мкм. Устройства характеризуются отличным электронно-оптическим КПД (до 53%) и предназначены для использования в качестве высокостабильных компонентов лазерных систем.
Особенности:
- Низкая расходимость пучка на выходе.
- Стабильность работы.
- Простота установки.
- Длительный ресурс наработки на отказ.
- Эффективная система кондуктивного теплоотвода.
- Компактные габариты и малый вес.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | SP-FCLD-976-A360-VBG | SP-FCLD-976-A510-VBG | ||||||
| Оптические параметры |
|
|||||||
| Центральная длина волны | 976 ± 0,5 | нм | ||||||
| Выходная мощность | ≥ 360 | ≥ 510 | Вт | |||||
| Диапазон стабилизации длины волны | 70-100 % мощности | |||||||
| Ширина спектральной линии (FWHM) | ≤ 1 | нм | ||||||
| Числовая апертура (NA)@95% энергии | 0,2 |
|
||||||
| Температурный дрейф | 0,02 | нм/°C | ||||||
| Защита от обратного сигнала | 1030 - 1200 | нм | ||||||
| Электрические параметры |
|
|||||||
| Электро-оптическая эффективность | 50 - 53 | 48 - 50 | % | |||||
| Рабочее напряжение (DC) | 36 - 38 | 38 - 40 | В | |||||
| Рабочий ток | 19 - 20 | 28 - 29 | А | |||||
| Параметры оптоволокна |
|
|||||||
| Диаметр сердцевины волокна | 220 |
мкм |
||||||
| Диаметр оболочки волокна | 242 |
мкм |
||||||
| Длина волокна | 1,5 или по запросу |
м |
||||||
|
Диаметр защитной оболочки |
0,9 или по запросу | мм | ||||||
| Числовая апертура волокна |
0,22 |
|
||||||
| Коннектор | SMA905 / FC или по запросу | |||||||
- Научные исследования.
- Лазерная накачка.
- Детектирование.
