SSP-LDP-M-1064-980-915-808-640-450-4 - лазерный модуль
- Центральная длина волны 1064 / 980 / 915 / 808 / 640 / 450 ± 10 нм.
- Выходная мощность 15 / 15 / 15 / 15 / 0,5 / 6 Вт.
- Спектральная ширина 10 нм.
- Диаметр сердцевины волокна 400 мкм.

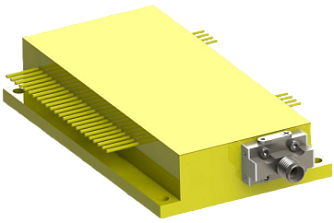

Лазерный модуль SSP-LDP-M-1064-980-915-808-640-450-4 представляет собой лазерный излучатель, созданный на основе полупроводниковых диодов, оснащённый волоконно-оптическим выводом. Эта структурная особенность позволяет добиться повышенных показателей стабильности мощности, а также обеспечить высокое качество пучка и его фокусировки.
В силу компактности и надёжности в использовании, модули этой модели широко применяются как в научных исследованиях, так и для медицинской диагностики.
Ключевые особенности:
- Высокая стабильность и точность.
- Лазерное излучение на различной центральной длине волны.
- Компактные размеры.
- Эффективное водяное охлаждение.
Типовая производительность устройства (25℃)
| Параметр | Тип. | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Выходная мощность |
15 | 15 | 15 | 15 | 0,5 | 6 | Вт |
|
Центральная длина волны |
1064 ± 10 |
980 ± 10 | 915 ± 10 | 808 ± 10 | 640 ± 10 | 450 ± 10 | нм |
| Спектральная ширина |
< 10 |
нм | |||||
|
Сдвиг длины волны при изменении температуры |
0,33 | 0,33 | 0,33 | 0,33 | 0,33 | - | нм/℃ |
|
Пороговый ток |
1,1 | 0,6 | 1,0 | 2,0 | 0,2 | 0,7 | А |
|
Рабочий ток |
10,5 | 0,6 | 9,2 | 9,6 | 0,95 | 2,6 | А |
|
Рабочее напряжение |
3,0 | 3,3 | 3,5 | 3,6 | 2,3 | 8,4 | В |
|
Дифференциальная эффективность |
1,6 | 1,8 | 1,8 | 2,0 | 0,7 | 3,2 | Вт/А |
|
Эффективность преобразования мощности |
47,0 | 50,0 | 47,0 | 43,0 | 23,0 | 28,0 | % |
| Выходная мощность |
1 |
мВт | |||||
| Центральная длина волны | 515 ± 10 | нм | |||||
| Рабочий ток | - | мА | |||||
| Рабочее напряжение | 9,0 | В | |||||
|
Диаметр сердцевины волокна |
400 | мкм | |||||
| Диаметр оболочки волокна | 440 | мкм | |||||
|
Апертура |
0,22 | - | |||||
|
Длина волокна |
1 - 5 | м | |||||
|
Коннектор |
SMA905 |
- | |||||
| PD |
100 - 1000 |
мкА | |||||
- Для данной модели к заказу доступны различные вариации оптоволокна и коннекторов. Пожалуйста, уточните детали при заказе.
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
|
Рабочая температура |
15 | 35 |
℃ |
|
Относительная влажность |
- |
75 |
% |
|
Температура хранения |
-20 | 80 |
℃ |
|
Относительная влажность при хранении |
- |
90 |
% |
|
Температура пайки выводов (10 с макс.) |
- |
250 |
℃ |
- Медицинская диагностика.
- Научные исследования.
