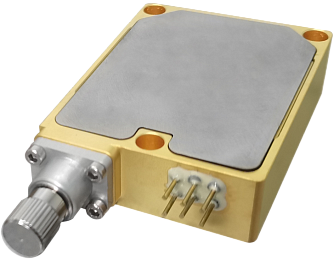

SSP-LDP-M-520-20-2 - лазерный модуль
- Центральная длина волны 520 ± 10 нм.
- Выходная мощность 20 Вт.
- Спектральная ширина 4 нм.
- Диаметр сердцевины волокна 200 мкм.
Лазерный модуль SSP-LDP-M-520-20-2 представляет собой лазерный излучатель, созданный на основе полупроводниковых диодов, оснащённый волоконно-оптическим выводом. Эта структурная особенность позволяет добиться повышенных показателей стабильности мощности, а также обеспечить высокое качество пучка и его фокусировки.
В силу компактности и надёжности в использовании, модули этой модели широко применяются как для накачки твердотельных лазеров, так и в научных исследованиях, медицинской диагностике, а также для иллюминации и визуализации.
Ключевые особенности:
- Высокая стабильность и точность.
- Компактные размеры.
- Малая спектральная ширина.
- Эффективный теплообмен с окружающей средой.
Типовая производительность устройства (20℃, без TEC)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Выходная мощность |
- | 20 | - | Вт |
|
Центральная длина волны |
- |
520 ± 10 |
- | нм |
| Спектральная ширина | - | 4,0 | - | нм |
|
Пороговый ток |
0,15 | 0,3 | 0,50 | А |
|
Рабочий ток |
- | 10 | 10 | А |
|
Рабочее напряжение |
- | 12 | - | В |
|
Мощность пилотного лазера |
- | <3 | - | мВт |
| Центральная длина волны пилотного лазера | - | 637 ± 10 | - | нм |
| Рабочий ток | - | < 50 | - | мА |
| Рабочее напряжение | - | 2,7 | - | В |
|
Диаметр сердцевины волокна |
- | 200 | - | мкм |
|
Защитное покрытие волокна |
- | опционально | - | мкм |
|
Апертура |
- | 0,22 | - | - |
|
Длина волокна |
- | 1-5 | - | м |
|
Коннектор |
- | FC/SMA905 | - | - |
| Минимальный диаметр изгиба волокна | 75 | - | - | мм |
Абсолютные допустимые значения
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
|
Рабочая температура |
15 | 35 |
℃ |
|
Относительная влажность |
- | 75 |
% |
|
Температура хранения |
-20 | 80 |
℃ |
|
Относительная влажность при хранении |
- | 90 |
% |
|
Температура пайки выводов (10 с макс.) |
- | 250 |
℃ |
- Научные исследования.
- Освещение.
- Медицина.
SSP-LDP-M-520-20-2 - лазерные модули 376.6(Kб)
