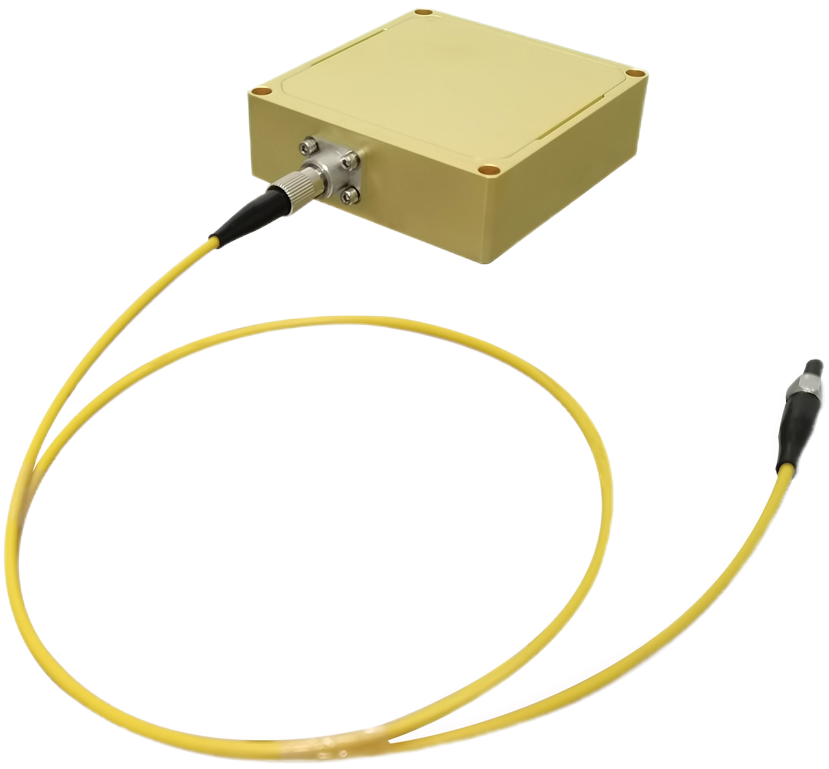

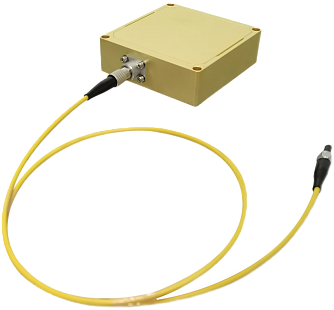

SSP-LDP-M-638-7-1 - лазерный модуль
- Центральная длина волны 638 ± 10 нм.
- Выходная мощность 7 Вт.
- Спектральная ширина 4 нм.
- Диаметр сердцевины волокна 100 мкм.
Лазерный модуль SSP-LDP-M-638-7-1 представляет собой лазерный излучатель, созданный на основе полупроводниковых диодов, оснащённый волоконно-оптическим выводом. Эта структурная особенность позволяет добиться повышенных показателей стабильности мощности, а также обеспечить высокое качество пучка и его фокусировки.
В силу компактности и надёжности в использовании, модули этой модели широко применяются как для накачки твердотельных лазеров, так и в научных исследованиях, медицинской диагностике, а также для иллюминации и визуализации.
Ключевые особенности:
- Высокая стабильность и точность.
- Компактные размеры.
- Малая спектральная ширина.
- Эффективный теплообмен с окружающей средой.
Типовая производительность устройства (20℃, без TEC)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Выходная мощность |
- | 7 | - | Вт |
|
Центральная длина волны |
- |
638 ± 10 |
- | нм |
|
Спектральная ширина |
- |
4,0 |
- | нм |
|
Пороговый ток |
- | - | 0,17 | А |
|
Рабочий ток |
- | 1,1 | 1,1 | А |
|
Рабочее напряжение |
- | 16 | - | В |
|
Мощность пилотного лазера |
- |
< 3 |
- | мВт |
|
Центральная длина волны пилотного лазера |
- |
637 ± 10 |
- | нм |
|
Рабочий ток |
- |
< 50 |
- | мА |
|
Рабочее напряжение |
- |
2,7 |
- | В |
|
Диаметр сердцевины волокна |
- |
100 |
- | мкм |
|
Апертура |
- | 0,22 | - | - |
|
Длина волокна |
- | 1-5 | - | м |
|
Коннектор |
- |
FC/SMA905 |
- | - |
|
Защитное покрытие волокна |
- |
опционально |
- | - |
|
Минимальный диаметр изгиба волокна |
75 | - | - | мм |
Типовая производительность устройства (20℃, с TEC)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Выходная мощность |
- | 7 | - | Вт |
|
Центральная длина волны |
- |
638 ± 10 |
- | нм |
|
Спектральная ширина |
- |
4,0 |
- | нм |
|
Пороговый ток |
- | - | 0,17 | А |
|
Рабочий ток |
- | 1,1 | 1,1 | А |
|
Рабочее напряжение |
- | 16 | - | В |
| Ток TEC | - | 6 | - | А |
| Напряжение TEC | - | 16 | - | В |
|
Мощность пилотного лазера |
- |
< 3 |
- | мВт |
|
Центральная длина волны пилотного лазера |
- |
637 ± 10 |
- | нм |
|
Рабочий ток |
- |
< 50 |
- | мА |
|
Рабочее напряжение |
- |
2,7 |
- | В |
|
Диаметр сердцевины волокна |
- |
100 |
- | мкм |
|
Апертура |
- | 0,22 | - | - |
|
Длина волокна |
- | 1-5 | - | м |
|
Коннектор |
- |
FC/SMA905 |
- | - |
|
Защитное покрытие волокна |
- |
опционально |
- | - |
|
Минимальный диаметр изгиба волокна |
75 | - | - | мм |
Абсолютные допустимые значения
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
|
Рабочая температура |
15 | 35 |
℃ |
|
Относительная влажность |
- | 75 |
% |
|
Температура хранения |
-20 | 80 |
℃ |
|
Относительная влажность при хранении |
- | 90 |
% |
|
Температура пайки выводов (10 с макс.) |
- | 250 |
℃ |
- Научные исследования.
- Освещение.
- Медицина.
SSP-LDP-M-638-7-1 - лазерные модули 445.4(Kб)
