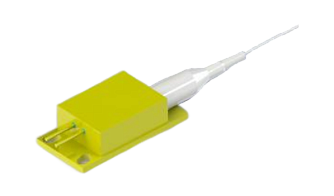

SSP-LDP-M-793-10-1 - лазерный модуль
- Центральная длина волны 793 ± 3 нм.
- Выходная мощность 10 Вт.
- Спектральная ширина 3 нм.
- Диаметр сердцевины волокна 105 мкм.
Лазерный модуль SSP-LDP-M-793-10-1 представляет собой лазерный излучатель, созданный на основе полупроводниковых диодов, оснащённый волоконно-оптическим выводом. Эта структурная особенность позволяет добиться повышенных показателей стабильности мощности, а также обеспечить высокое качество пучка и его фокусировки.
В силу компактности и надёжности в использовании, модули этой модели широко применяются как для накачки твердотельных лазеров, так и в научных исследованиях, для обработки поверхностей материалов, а также для иллюминации и визуализации.
Ключевые особенности:
- Высокая стабильность и точность.
- Компактные размеры.
- Малая спектральная ширина.
- Эффективный теплообмен с окружающей средой.
Типовая производительность устройства (20℃)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Выходная мощность |
- | 10 | - | Вт |
|
Центральная длина волны |
- |
793 ± 3 |
- | нм |
| Спектральная ширина | - | 3,0 | - | нм |
|
Защита от обратной связи (1800-2100 нм) |
- | 30 | - | дБ |
|
Сдвиг длины волны при изменении температуры |
- | 0,3 | - | нм/℃ |
|
Пороговый ток |
- | 0,7 | - | А |
|
Рабочий ток |
- | 6 | - | А |
|
Рабочее напряжение |
- | 3,8 | - | В |
|
Дифференциальная эффективность |
- | 1,9 | - | Вт/А |
|
Эффективность преобразования мощности |
- | 44 | - | % |
|
Диаметр сердцевины волокна |
- | 105 | - | мкм |
|
Диаметр оболочки волокна |
- | 125 | - | мкм |
| Диаметр покрытия волокна | - | 250 | - | мкм |
|
Апертура |
- | 0,22 | - | - |
|
Длина волокна |
- | 1-5 | - | м |
|
Коннектор |
- | SMA905 | - | - |
| Минимальный диаметр изгиба волокна | 75 | - | - | мм |
Абсолютные допустимые значения
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
|
Рабочая температура |
15 | 35 |
℃ |
|
Относительная влажность |
- | 75 |
% |
|
Температура хранения |
-20 | 80 |
℃ |
|
Относительная влажность при хранении |
- | 90 |
% |
|
Температура пайки выводов (10 с макс.) |
- | 250 |
℃ |
- Источник накачки.
- Научные эксперименты.
- Обработка поверхности материалов.
SSP-LDP-M-793-10-1 - лазерный модуль 357.07(Kб)
