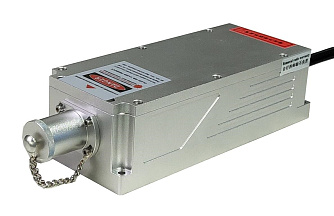

SSP-LN-FN - твердотельные лазеры с диодной накачкой
- Режим излучения: непрерывный.
- Диапазон длин волн: 607 - 698 нм.
- Выходная мощность: 1 - 1500 мВт.
- Расходимость пучка: ≤ 1,2-2,0 мрад.
- Диаметр пучка (по 1/e²): ≤ 1,0-2,0 мм.
- Коэффициент M²: ≤ 1,1-2,0.
- Поставляется в комплекте с блоком питания.
Серия SSP-LN-FN представляет собой линейку твердотельных лазеров с диодной накачкой и низким уровнем шумов. Эти лазеры отличаются высокой стабильностью выходной мощности, отличным профилем пучка, компактными размерами, длительным сроком службы и простотой эксплуатации. Лазеры работают в непрерывном режиме. Предлагается 6 вариаций длины волны: 607, 639, 660, 670, 671 и 698 нм. Выходная мощность варьируется в зависимости от модели от 1 до 1500 мВт. Стабильность мощности поддерживается на высоком уровне (≤3%, ≤2%, ≤1%, ≤0.5% RMS). Уровень амплитудных шумов не превышает 1%. Качество лазерного излучения характеризуется отличными параметрами: расходимость пучка составляет 1,2-2,0 мрад, диаметр пучка (по уровню 1/e²) - 1,0-2,0 мм, а коэффициент M² в пределах 1,1-2,0.
Поставляется в комплекте с блоком питания PSU-H-FDA. Устройство рассчитано на эксплуатацию при рабочей температуре от 10 до 35°C и требует не более 5 минут для прогрева, после которого стабильность направления пучка составляет ≤50 мкрад.
Модели:- SSP-LN-607-FN: длина волны 607 нм, выходная мощность 1 - 600 мВт.
- SSP-LN-639-FN: длина волны 639 нм, выходная мощность 1 - 400, 400 - 1500 мВт.
- SSP-LN-660-FN: длина волны 660 нм, выходная мощность 1 - 200 мВт.
- SSP-LN-670-FN: длина волны 670 нм, выходная мощность 1 - 200, 200 - 500 мВт.
- SSP-LN-671-FN: длина волны 671 1 нм, выходная мощность 500 - 1000 мВт.
- SSP-LN-698-FN: длина волны 698 нм, выходная мощность 1 - 1200 мВт.
| Параметр | Значение | Ед. измерения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Модель
|
SSP-LN-607-FN | SSP-LN-639-FN | SSP-LN-660-FN | SSP-LN-670-FN | SSP-LN-671-FN | SSP-LN-698-FN | SSP-LN-771-FN | |||
|
Длина волны
|
607 ± 1 | 639 ± 1 | 660 ± 1 | 670 ± 0,5 | 671 ± 1 | 698 ± 1 | 771 ± 1 | нм | ||
|
Рабочий режим
|
Непрерывный | |||||||||
|
Выходная мощность
|
1 - 600 | 1 - 400 | 400 - 1500 | 400 - 1500 | 1 - 200 | 200 - 500 | 500 - 1000 | 1 - 1200 | 1 - 800 | мВт |
|
Стабильность мощности (rms, после 4 часов)
|
≤ 2, ≤ 1, ≤ 0,5 |
≤ 3, ≤ 2, ≤ 1 |
≤ 2, ≤ 1, ≤ 0,5 | % | ||||||
|
Ширина спектральной линии
|
≤ 0,1 |
нм | ||||||||
|
Поперечный модовый состав
|
TEM00 | |||||||||
|
Амплитудные шумы (rms, 20 Гц - 20 МГц)
|
≤ 1 | ≤ 1, ≤ 0,5 | ≤ 1 | ≤ 1, ≤ 0,5 | ≤ 1 | ≤ 1, ≤ 0,5 | % | |||
|
Коэффициент M2
|
≤ 1,5 | ≤ 1,2, ≤ 1,1 | ≤ 1,2 | ≤ 2,0; ≤ 1,2 | ≤ 1,2 | ≤ 1,5 | ≤ 1,2 | |||
|
Диаметр пучка на апертуре (по уровню 1/e2)
|
≤ 1,5 | ≤ 1,0 |
≤ 2,0 |
~2,0 | ≤ 2,0 | мм | ||||
|
Расходимость пучка, полный угол
|
≤ 2,0 | ≤ 1,5 |
≤ 1,2 |
≤ 1,5 | ≤ 1,2 | мрад | ||||
|
Степень поляризации
|
≥ 100:1, вертикальная (горизонтальная опционально) |
≥ 100:1, горизонтальная (вертикальная опционально) |
≥ 100:1, вертикальная (горизонтальная опционально) |
≥ 100:1, горизонтальная (вертикальная опционально) |
||||||
|
Время прогрева
|
≤ 5 | мин | ||||||||
|
Стабильность направления пучка
(за 2 часа после прогрева при ±3°C) |
≤ 50 | мкрад | ||||||||
|
Стабильность направления пучка от температуры
|
≤ 8 | мкрад/°C | ||||||||
|
Высота пучка от основания
|
27,4 | мм | ||||||||
|
Рабочая температура
|
от 10 до 35 | °C | ||||||||
|

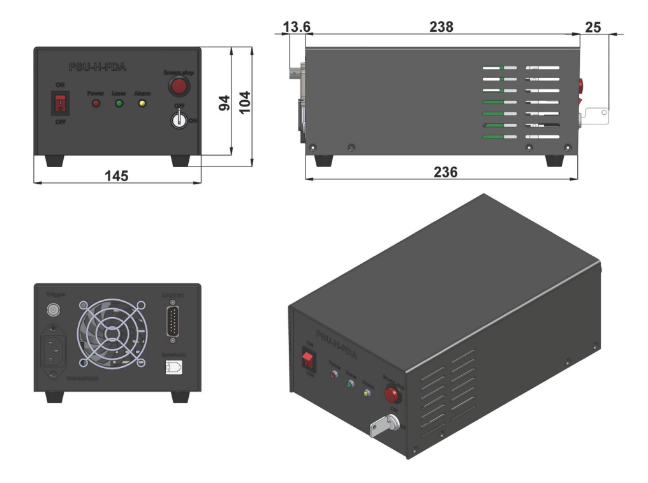

Блок питания
|
PSU-H-FDA | |||||||||
|
Гарантийный срок
|
1 | год | ||||||||
Лазерный излучатель требуется использовать с теплоотводом.
- Коллимация излучения.
- Лазерные медицинские устройства.
- Научные эксперименты.
- Оптические устройства и системы.
