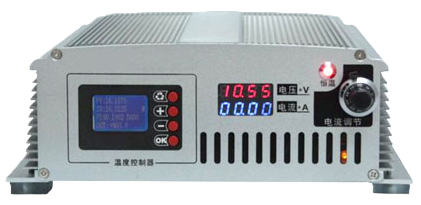

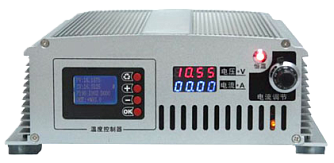

LBTEC-1000W-3950 - высокомощный контроллер температуры
- Диапазон контроля температуры: от -20 до 120 °С.
- Температурное разрешение: 0,01 °С.
- Выходной ток: от -6 до 6 А.
- Температурный датчик: NTC3950.
Контроллер LBTEC-1000W-3950 является высокомощным контроллером температуры с пиковым током 12,5 А. Система использует ПИД-регулирование с разделением интегральной составляющей для управления температурой, достигая точности контроля температуры до 0,0625 °C. Многооборотный потенциометр позволяет регулировать максимальное выходное напряжение. Модули термоэлектрических охладителей (TEC) работают последовательно, что, в сравнении с параллельным подключением, приводит к меньшему току, протекающему через соединительные провода. Это позволяет использовать более тонкую и гибкую проводку, упрощает соединения, снижает тепловыделение и максимизирует эффективность работы TEC.
Этот контроллер температуры позволяет напрямую настраивать параметры, а после их установки и сохранения он может работать автономно. Путем мониторинга дисплея панели пользователь может корректировать параметры и отслеживать температуру в реальном времени, обеспечивая точный контроль температуры.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Входное напряжение
|
220 | В (AC) |
|
Выходное напряжение
|
-90 … 90 | В |
|
Номинальный ток
|
6 | А |
|
Пиковый ток
|
12,5 | А |
|
Диапазон контроля температуры
|
-20 …120 | °С |
|
Способ управления
|
Компьютер | |
|
Датчик температуры
|
NTC3950 | |
|
Входной сигнал температурного преобразователя
|
Отсутствует | |
|
Температурное разрешение
|
0,01 | °С |
|
Интерфейс для подключения
|
Изолированный интерфейс TTL | |
|
Время плавного пуска
|
500 | мс |
|
КПД
|
> 81 | % |
|
Входной ток
|
6 | А |
|
Выходной ток
|
-6 … 6 | А |
|
Ток выхода индикатора рабочего состояния
|
< 50 | мА |
|
Настраиваемый контактный выход
|
30 | А |
|
Совместимые термоэлектрические модули (TEC)
|
12706, 12705, 12708, 12710, 12715 (TEC) | |
|
Подключение TEC
|
Последовательное соединение 5–10 модулей. | |
|
Алгоритм регулирования
|
ПИД-регулирование с разделением интегральной составляющей | |
|
Габариты
|
203 x 250 x 80 | мм |
- Контроль температуры лазеров.
- Контроль температуры для автоматизированного оборудования.
- Контроль температуры в медицинских устройствах.
- Контроль температуры при высокой мощности.
