LDRV-DUAL-TEC - малошумящий драйвер с контроллером TEC
- Два независимых канала.
- Низкий шум-фактор 200 пА/√Гц.
- Высокая точность.
- Частотный отклик 25 МГц.
- Ток контроллера TEC от -1 А до +1 А.
- USB-интерфейс для настройки параметров.
Модуль LDRV-DUAL представляет собой двухканальный драйвер тока и контроллер температуры для полупроводниковых лазерных диодов, оптических усилителей и нелинейных кристаллов. Ключевые функции модуля включают: точный контроль внутренней температуры лазера, генерацию постоянного тока для накачки и преобразование внешнего напряжения в ток управления.

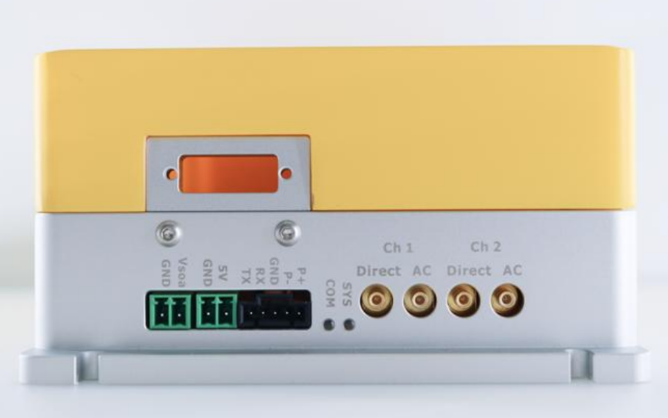

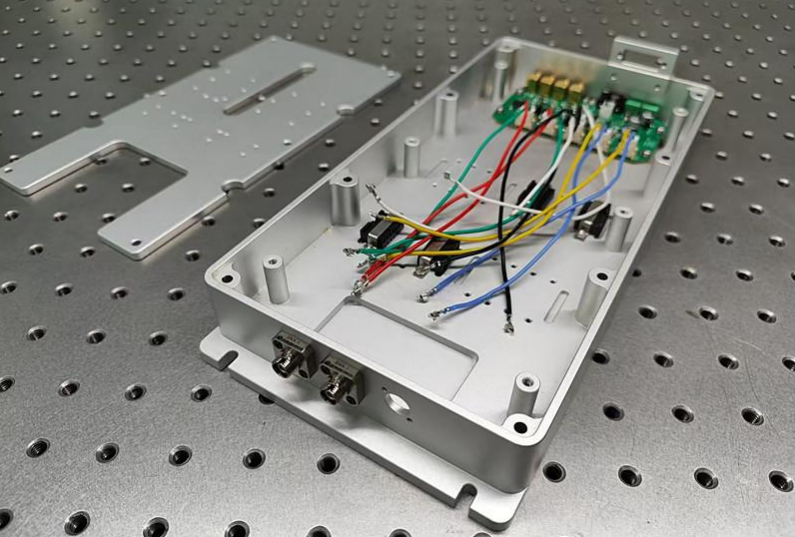

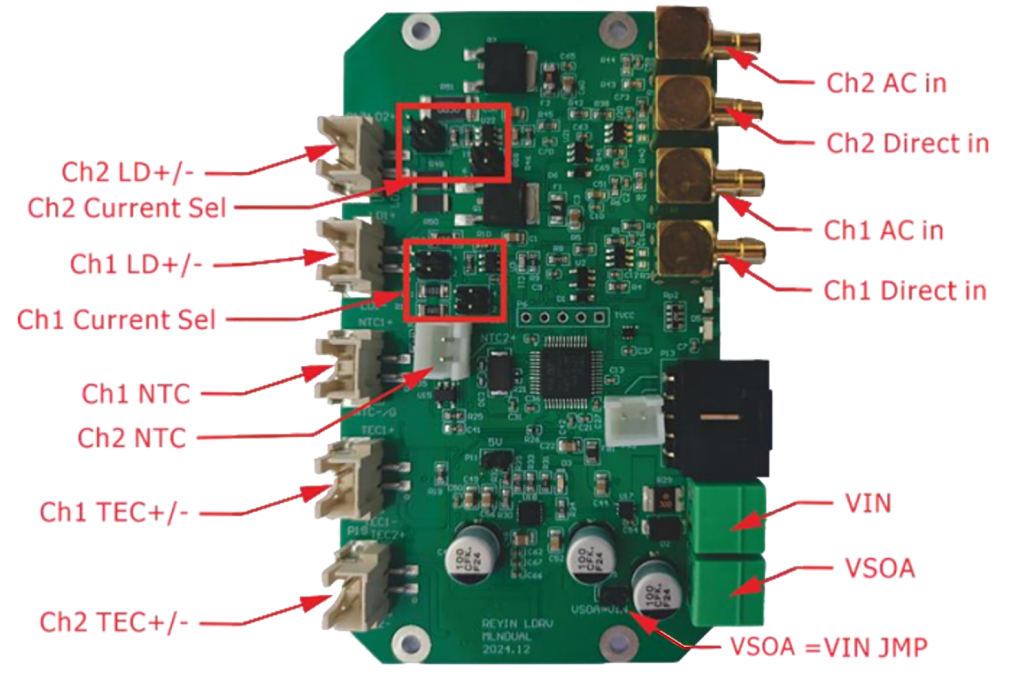

Модуль поддерживает 4x2 независимо настраиваемых диапазона максимального выходного тока, что позволяет работать с лазерами различной мощности (выбор осуществляется с помощью перемычек на плате). Конструкция предусматривает три волоконно-оптических интерфейса и выделенный порт для подключения питания, что оптимизирует коммутацию.
Встроенный опорный источник характеризуется сверхнизким уровнем шума и обеспечивает 16-битную точность управления. Все параметры тока и температуры могут быть сохранены в памяти модуля, что позволяет запускать лазер с заданными параметрами по внешнему триггерному сигналу. Это решение представляет собой готовый источник лазерного излучения высокой стабильности.
| Параметр | Мин. | Макс. | Ед. измерения |
|---|---|---|---|
| Источник питания | 4,5 | 5,5 | В |
| Вспомогательный источник питания (VSOA) | 4,5 | 12 | В |
| Потребляемая мощность | 20 | Вт | |
| Макс. ток управления (канал 1) | 10 / 125 / 255 / 370 | мА | |
| Макс. ток управления (канал 2) | 312 / 625 / 1560 / 1875 | мА | |
| Разрешение по току | Макс. ток / 65536 | мА | |
| Линейность тока | ± 1 | МЗР | |
| Температурный коэффициент | ± 25 | ppm/°C | |
| Шум тока (канал 1) | 200 | пА/√Гц | |
| Шум тока (канал 2) | 300 | пА/√Гц | |
| Напряжение драйвера (канал 1) | 0 | 3,4 / 2,8 | В |
| Напряжение драйвера (канал 2) | 0 | VSOA - 2 | В |
| Полоса пропускания | 0 | 25 | МГц |
| Диапазон контроля температуры | -10 | 50 | °C |
| Разрешение температуры | 0,001 | °C | |
| Стабильность температуры | 0,002 | °C | |
| Выходной ток TEC | -1,5 | 1,5 | А |
| Выходное напряжение TEC | -4,6 | + 4,6 | В |
| Аналоговый вход | -2,5 | 2,5 | В |
- Волоконно-оптические усилители.
- Когерентные приемопередатчики.
- Линии задержки и обработка оптических сигналов.
- Исследовательские стенды для фотоники.
- Спектроскопия.
