LDRVMLN - драйвер с контроллером TEC
- Ток управления от 0 до 149 / 378 / 624 мА.
- Управляющее напряжение до 6,1 В.
- Ток контроллера TEC от -1,5А до +1,5А.
- Низкий шум-фактор: 200 пА/√Гц.

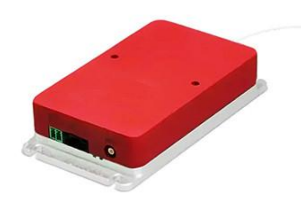

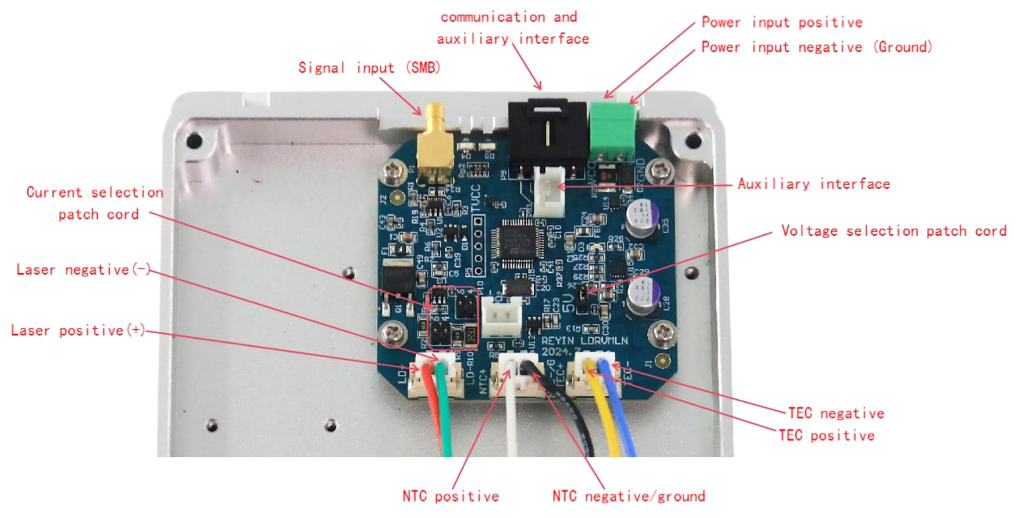

Модуль LDRVMLN представляет собой драйвер тока и контроллер температуры для полупроводниковых лазерных диодов в корпусе типа "бабочка". Основные функции модуля включают: точный контроль внутренней температуры лазера, генерацию стабильного постоянного тока для накачки и преобразование внешних аналоговых сигналов в ток управления. Модуль поддерживает три переключаемых диапазона максимального выходного тока, что позволяет работать с лазерами различной мощности (выбор осуществляется с помощью перемычек на печатной плате).
Встроенный опорный источник характеризуется экстремально низким уровнем шума и обеспечивает 16-битную точность управления. Все параметры тока и температуры могут быть сохранены в энергонезависимой памяти модуля, что позволяет запускать лазер с заданными характеристиками по внешнему триггерному сигналу. Данное решение представляет собой готовый источник лазерного излучения с функцией plug-and-play и исключительно высокой стабильностью параметров.
|
Параметр |
Мин. | Макс. | Ед. измерения |
|---|---|---|---|
| Источник питания | 4,8 | 6,1 | В |
| Мощность |
|
10 | Вт |
| Максимальный ток | Макс. ток / 65536 | мА | |
| Управляющий ток | 0 | 149 / 378 / 624 | мА |
| Погрешность управления | ± 1 | МЗР | |
| Температурный дрейф | ± 25 | ТКС | |
| Шум-фактор | 200 | пА /Гц1/2 | |
| Управляющее напряжение при 5В DC | 3,4 / 2,8 | В | |
| Управляющее напряжение при 6В DC | 4,3 / 3,7 | В | |
| Частота отклика | 0 | 25 | МГц |
| Диапазон контроля температуры | -10 | 50 | °C |
| Погрешность температуры | 0,001 | °C | |
| Стабильность температуры | 0,002 | °C | |
| Выходной ток TEC | -1,5 | 1,5 | А |
| Выходное напряжение TEC | -4,6 | 4,6 | В |
| Аналоговый вход | 0 | 2,5 | В |
- Управление лазерным диодом.
- TDLAS.
- Волоконные лазеры.
- Научные исследования.
