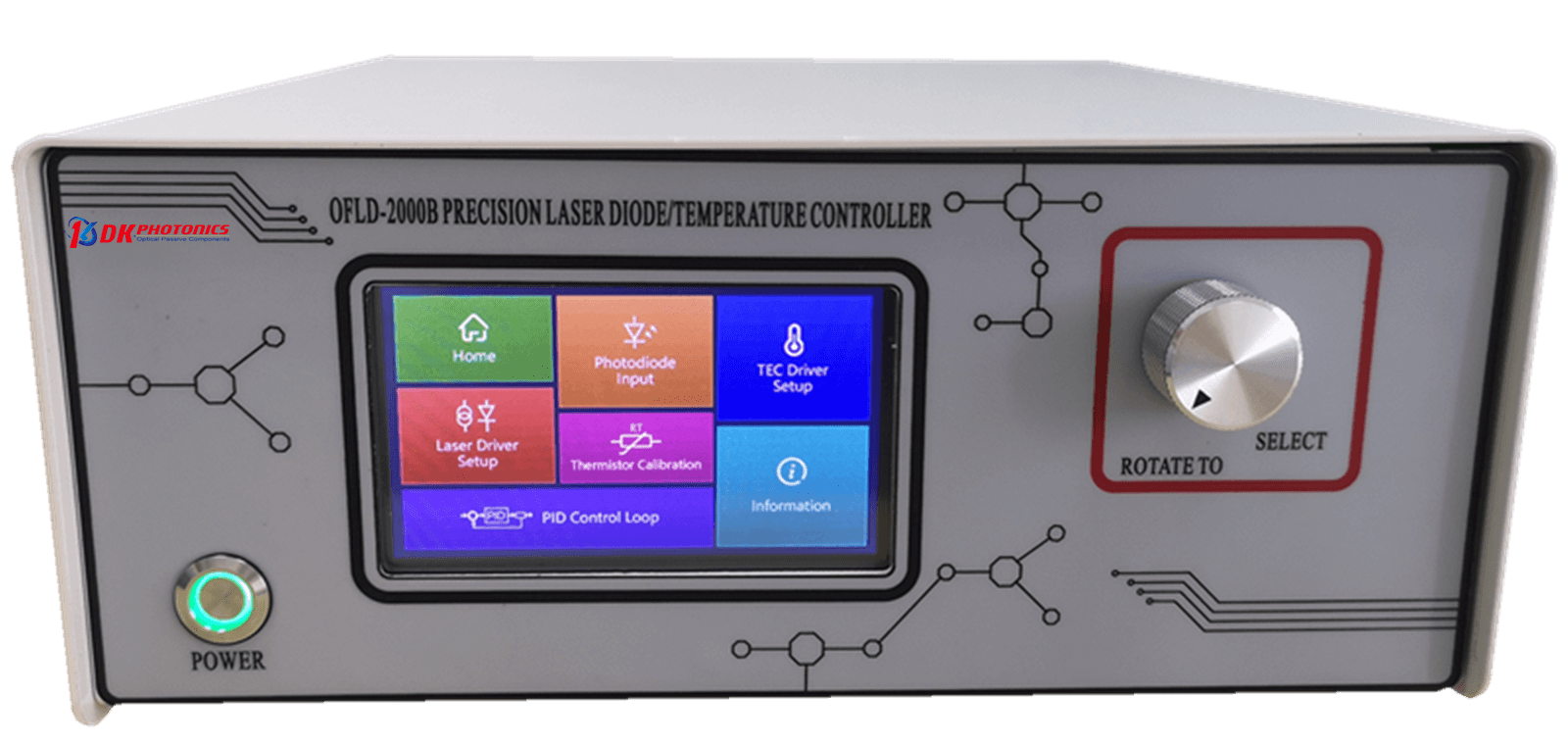

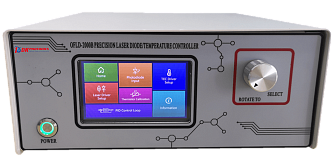

OFLD-B - настольные драйверы лазерного диода с контроллером TEC

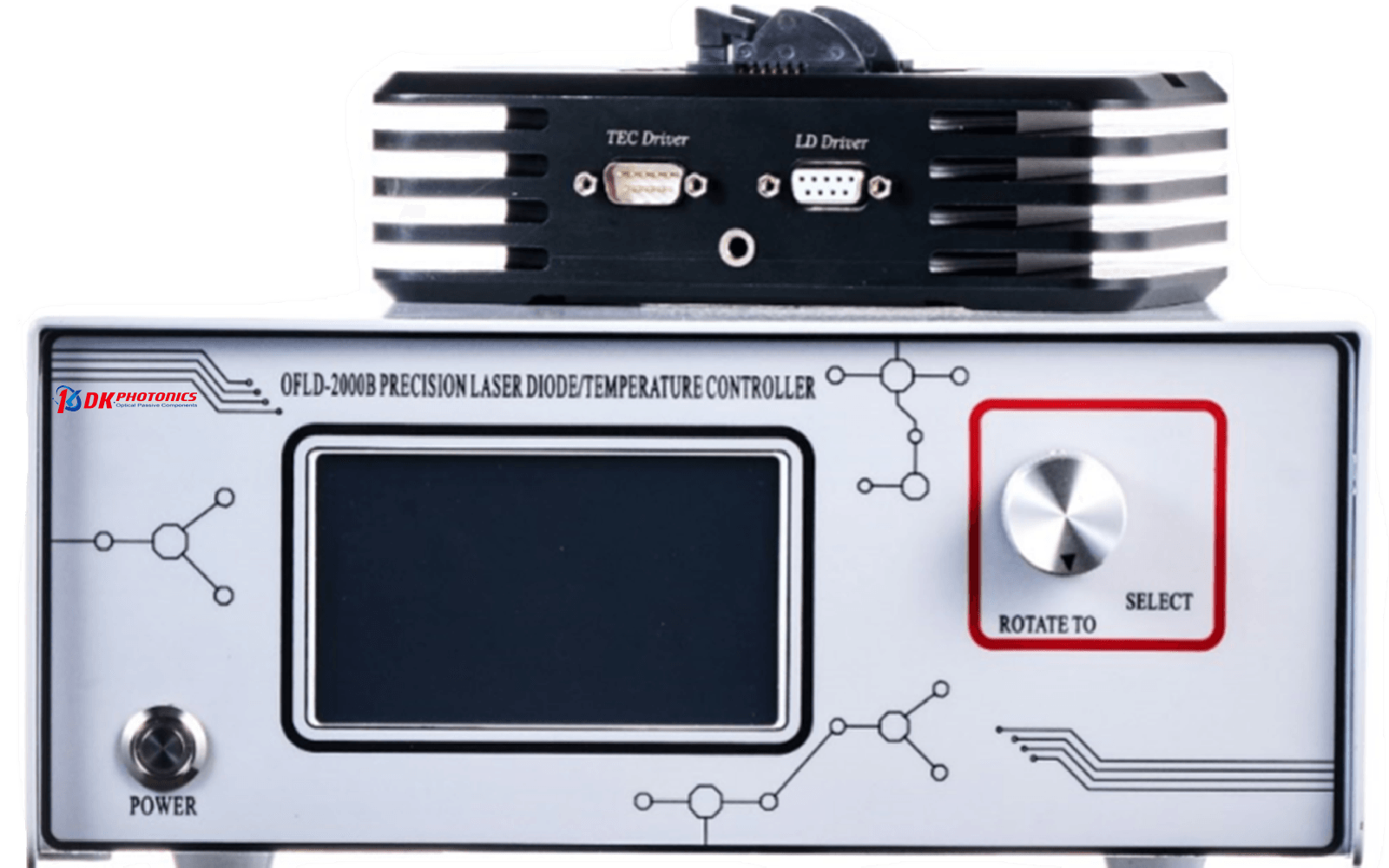

OFLD-B - серия драйверов лазерного диода с контроллером TEC с держателем для 14-pin «бабочка».
- Ток управления от 0 до 3000 мА.
- Управляющее напряжение - 8 В.
- Ток контроллера TEC - до 4 А.
Серия настольных драйверов OFLD-B сочетает управление лазерными диодами и контроллерами TEC. Они обеспечивают точный контроль тока и температуры, демонстрируя высокую стабильность, защиту от помех и безопасность благодаря защите от перегрузки, перенапряжения и перегрева.
Особенности:
- Компактный источник тока.
- Контроллер температуры.
- Совместимость с лазерными диодами типа "бабочка".

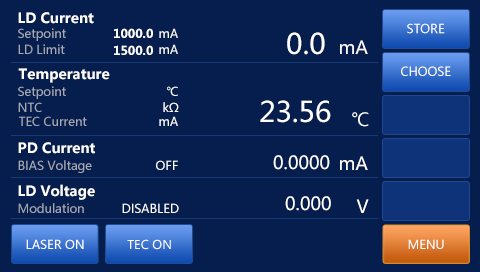

- Сенсорный дисплей.
- Обеспечивает ток управления - до 3 А.
- Высокая стабильность температуры в течение 24 ч (0,002 °C).
Характеристики драйвера лазерных диодов
| Параметр |
Значение |
Ед.измерения | ||
|---|---|---|---|---|
|
|
OFLD-2000B | OFLD-2500B | OFLD-3000B |
|
| Параметры тока |
|
|
|
|
| Управляющий ток | 0 - 2000 | 0 - 2500 | 0 - 3000 | мА |
| Макс.выходное напряжение | 8 | 8 | 8 | В |
| Разрешение | 0,1 | 0,1 | 0,1 | мА |
| Точность | ±（0,1%+2мА） | ±（0,1%+2,5мА） | ±（0,1%+3мА） |
|
| Шум и пульсация | ＜15 | мкА | ||
| Стабильность, 1 ч | ＜50 | мкА | ||
| Стабильность, 24 ч | ＜100 | мкА | ||
| Предельный ток |
|
|
|
|
| Диапазон настройки | 2 - 2020 | 2 - 2520 | 2 - 3020 | мА |
| Разрешение настройки | 0,1 | мА | ||
| Точность | ±10 | мА | ||
| Параметры напряжения |
|
|
|
|
| Диапазон измерения напряжения | 0 - 8 | В | ||
| Разрешение | 1 | мВ | ||
| Точность | ±50 | мВ | ||
| Параметры фотодиода |
|
|
|
|
| Диапазон обратного напряжения смещения | 0 ~ 5 | В | ||
| Разрешение обратного напряжения смещения | 0,1 | В | ||
| Точность обратного напряжения смещения | ±0,1 | В | ||
| Диапазон измерения фототока | 0 - 20 | мА | ||
| Разрешение измерения фототока |
0 - 2 мА：±2 2 - 20 мА：±5 |
мкА | ||
| Внешний вход модуляции |
|
|
|
|
| Входное сопротивление | 0 - 10 В, 10 кОм | 0 - 10 В, 10 кОм | 0 - 10 В, 10 кОм | кОм |
| Коэффициент модуляции | 200 | 250 | 300 | мА/В |
| Полоса пропускания 3дБ | DC - 100 | кГц | ||
Характеристики контроллера температуры
| Параметр |
Значение |
Ед.измерения |
||
|---|---|---|---|---|
|
|
OFLD-2000B | OFLD-2500B | OFLD-3000B |
|
| Параметры TEC |
|
|
|
|
| Диапазон температуры | 10 - 50 | ℃ | ||
| Разрешение | 0,01 | ℃ | ||
| Точность | 0,01 | ℃ | ||
| Стабильность, 24 ч | ± 0,01 | ℃ | ||
| Тип выхода управления температурой | источник постоянного тока |
|
||
| Макс.напряжение | 8 | В | ||
| Диапазон макс.управляющего тока | 4 | А | ||
| Макс.выходная мощность | 32 | Вт | ||
| Диапазон регулировки тока | 0,05 - 4,05 | А | ||
| Разрешение тока | 0,001 | A | ||
| Управляющая функция | PID |
|
||
| Температурный датчик |
|
|
|
|
| Тип датчика | двухпроводной термистор с отрицательным температурным коэффициентом |
|
||
| Детектирующий ток | 100 | мкА | ||
| Диапазон сопротивления | 0,1 - 50 | кОм | ||
| Измерения TEC (дисплей) |
|
|
|
|
| Диапазон температуры | 5 - 70 | ℃ | ||
| Разрешение температуры | 0,01 | ℃ | ||
| Точность температуры | ± 0,01 | ℃ | ||
Основные характеристики
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Выходной коннектор тока | DB9 female |
|
| Коннектор внешней модуляции | SMA |
|
| Выходной коннектор управления температурой | DB15 female |
|
| Разъем заземления корпуса | Banana Jack |
|
| USB интерфейс | USB Type B |
|
| Размеры | 130 x 280 x 317 | мм |
| Вес | 7 | кг |
| Источник питания | 220 В AC, 50/60 Гц |
|
| Рабочая температура | +10..+40 | ℃ |
| Температура хранения | -40..+70 | ℃ |
| Влажность | 80% до 31 °C, до 50% при 40 °C | % |
| Функции безопасности | функция блокировки, предел тока ЛД, плавный запуск, защита от перенапряжения сети, защита от перегрева |
|
| Дисплей | 4,3 дюйма LCD сенсорный дисплей |
|
- Управление лазерными диодами.
- Волоконные лазеры.
