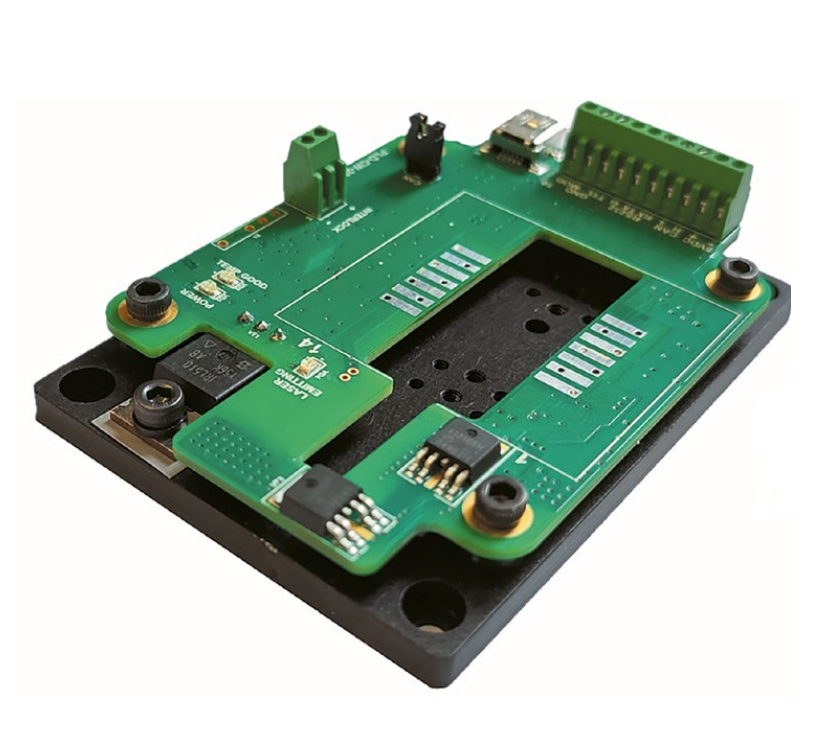

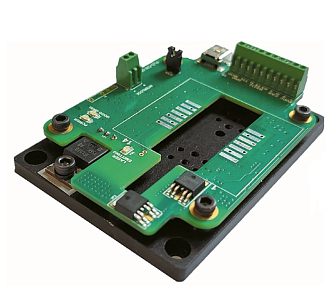

PLD-CW-2000 - драйвер лазерного диода с контроллером TEC
PLD-CW-2000 - драйвер модуля лазерного диода с постоянным током, предназначенный для питания лазерных модулей в корпусе "бабочка" с 10/14 выводами.
- Тип совместимого лазерного диода: 10-pin или 14-pin "бабочка".
- Входной ток: < 3 А.
- Ток TEC: от -4 до 4 А.
- Пульсации тока: < 0,1 %.
- Стабильность тока: 0,2 %.
- Диапазон температур TEC: от 5 до 50 °С.
PLD-CW-2000 - это драйвер полупроводникового лазера с постоянным током, предназначенный для питания полупроводниковых лазерных модулей в корпусе «бабочка» с 10/14 выводами. Устройство подходит для применений, требующих точного регулирования постоянного тока с низким уровнем пульсаций. Драйвер обеспечивает двунаправленное управление термоэлектрическим охладителем (TEC) по принципу пропорционально-интегрально-дифференциального регулирования (ПИД), с током до 4 А и напряжением 4 В. Основные параметры PLD-CW-2000 (выходной ток, установка температуры и сигнал мониторинга фотодиода) управляются через компьютерный интерфейс.
Особенности:
- Предназначены для лазерных диодов в корпусе "бабочка " (10/14-pin).
- Напряжение согласования менее 3 В.
- Выходной ток не превышает 2000 мА.
- Низкие пульсации тока.
- Режим стабилизации оптической мощности.
- Встроенный контроллер TEC.
| Параметр | Мин | Тип | Макс | Ед. измерения |
|---|---|---|---|---|
| Входной сигнал | ||||
|
Напряжение питания
|
4,8 | 5 | 5,2 | В (DC) |
|
Ток
|
- | - | 3 | А |
|
Выход
|
||||
|
Ток
|
- | - | 2000 | мА |
|
Шаг регулировки тока
|
- | 0,1 | мА | |
|
Пульсации тока
|
- | - | 0,1 | % |
|
Стабильность тока
|
- | - | 0,2 | % |
|
Точность настройки тока
|
- | - | 1 | % |
|
Напряжение согласования
|
1 | - | 3 | В |
|
Ток TEC
|
-4 | - | 4 | А |
|
Напряжение TEC
|
1 | - | 4 | В |
|
Диапазон температур TEC
|
5 | 25 | 50 | °С |
|
Шаг регулировки температуры TEC
|
- | 0,1 | - | °С |
|
Стабильность температуры TEC
|
- | - | 0,1 | % |
|
Температура
|
||||
|
Рабочая температура
|
10 |
|
50 | °С |
|
Температура хранения
|
-20 | 70 | °С | |
|
Относительная влажность воздуха
|
95 | % | ||
|
Подключение
|
||||
|
Разъем для питания и интерфейсов
|
Плата с клеммами (10282834-0, TE Connectivity) | |||
|
USB
|
Mini USB, тип B (1734035-1, TE Connectivity) | |||
|

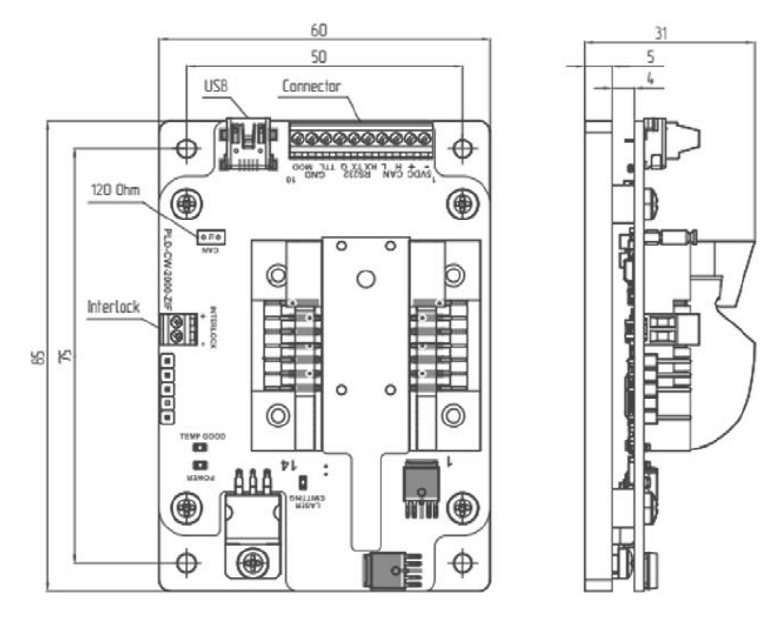

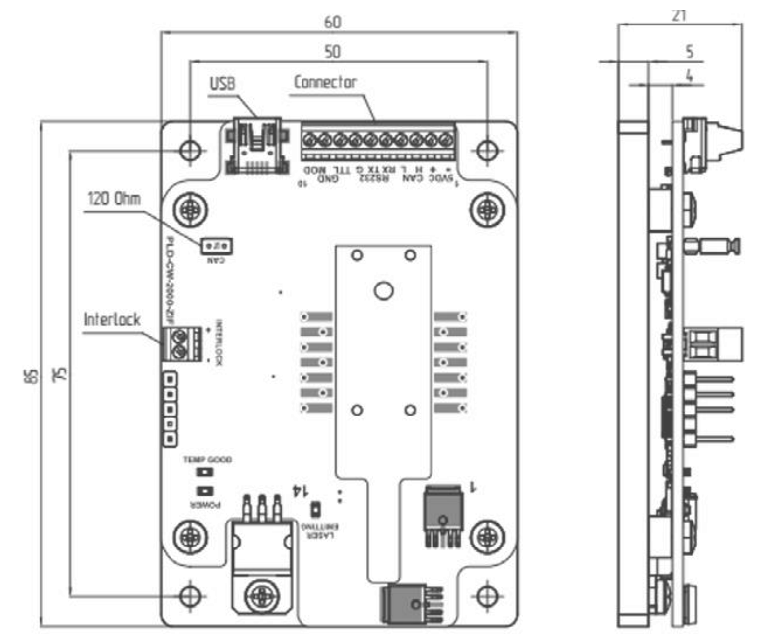

Механические характеристики
|
||||
|
Габариты
|
85 x 60 x 21 | мм | ||
|
Вес
|
160 | г | ||
- Управление лазерным диодом.
