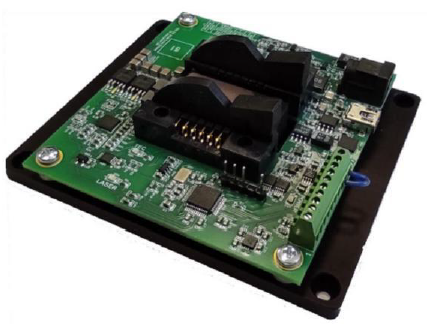

PLD-CW-2000H-ZIF - высокоточный драйвер лазерного диода с контроллером TEC
- Ток управления: до 2000 мА.
- Шаг установки тока: 0,01 мА.
- Ток TEC: от -4 до 4 А.
- Диапазон температуры TEC: от 5 до 50 °С.
- Шаг регулировки температуры: 0,01 °С.
PLD-CW-2000H-ZIF — это драйвер лазерного диода постоянного тока, предназначенный для питания 10/14-контактных лазерных диодов типа «бабочка», которым требуется высокоточная стабилизация постоянного тока с низким уровнем пульсаций. Драйвер подает питание на двунаправленный пропорционально-интегрально-дифференциальный (ПИД) регулятор термоэлектрического охладителя (TEC) током 4 А и напряжением 4 В. Максимальный ток TEC регулируется пользователем.
Основные параметры PLD-CW-2000H-ZIF (выходной ток, заданная температура, максимальный ток TEC и контролируемый сигнал фотодиода) управляются через компьютерный интерфейс. Графический пользовательский интерфейс (GUI) позволяет управлять несколькими драйверами, подключенными через CAN/USB.
Особенности:
- Предназначены для лазерных диодов в корпусе "бабочка " (10/14-pin).
- Установка тока с высокой точностью.
- Управляющий ток до 2000 мА.
- Режим стабилизации оптической мощности.
- Встроенный TEC контроллер.
- Высокая точность установки температуры: 0,01 градуса.
| Параметр | Мин. | Тип. | Макс. | Ед.измерения |
|---|---|---|---|---|
|
Вход
|
||||
|
Напряжение питания
|
4,8 | 5 | 5,2 | В (DC) |
|
Ток
|
- | - | 3 | А |
|
Выход
|
||||
|
Ток
|
- | - | 2000 | мА |
|
Шаг регулировки тока
|
- | 0,01 | - | мА |
|

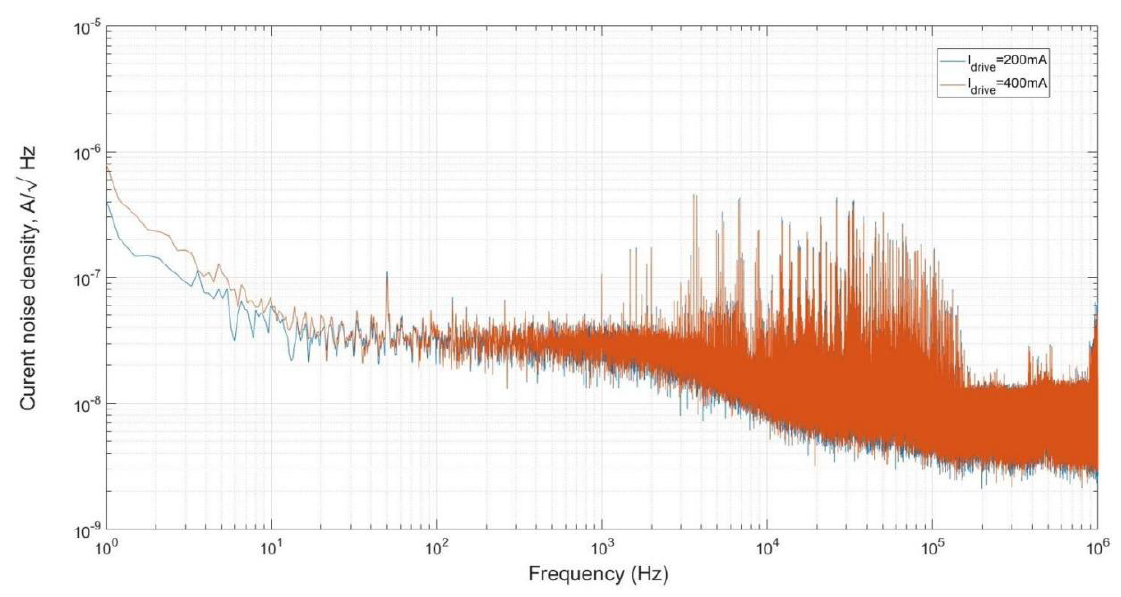

Пульсации тока
|
- | - | 0,1 | % |
|
Стабильность тока
|
- | - | 0,1 | % |
|
Точность настройки тока
|
- | - | 1 | % |
|
Напряжение согласования
|
1 | - | 3 | В |
|
Ток TEC
|
-4 | - | 4 | А |
|
Напряжение TEC
|
1 | - | 4 | В |
|
Диапазон температур TEC
|
5 | 25 | 50 | °С |
|
Шаг регулировки температуры TEC
|
- | 0,01 | - | °С |
|
Стабильность температуры TEC
|
- | - | 0,1 | % |
|

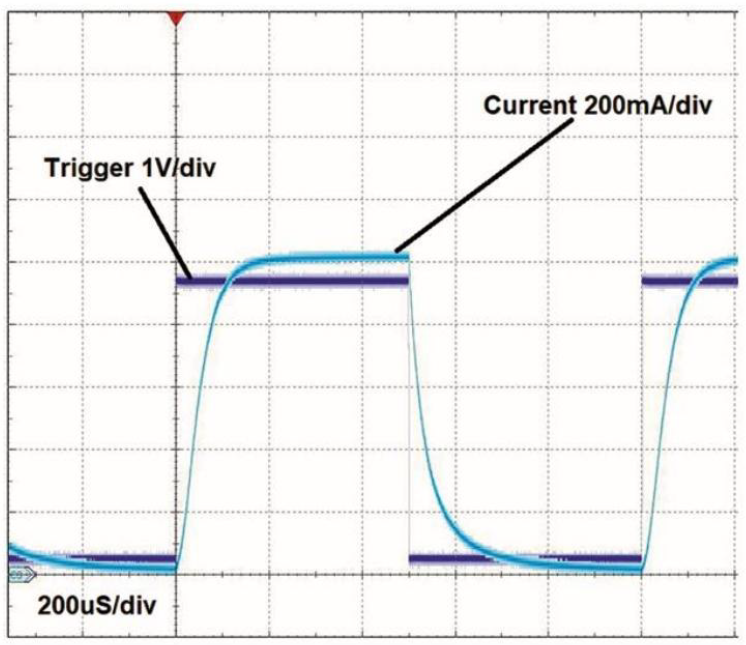

Входное напряжение триггера
|
3,3 | - | 5 | В |
|
Входной импеданс триггера
|
- | 500 | - | Ом |
|
Длительность импульса триггера
|
150 | - | - | мкс |
|
Время нарастания тока
|
100 | - | 140 | мкс |
|
Время спада тока
|
80 | - | 160 | мкс |
|

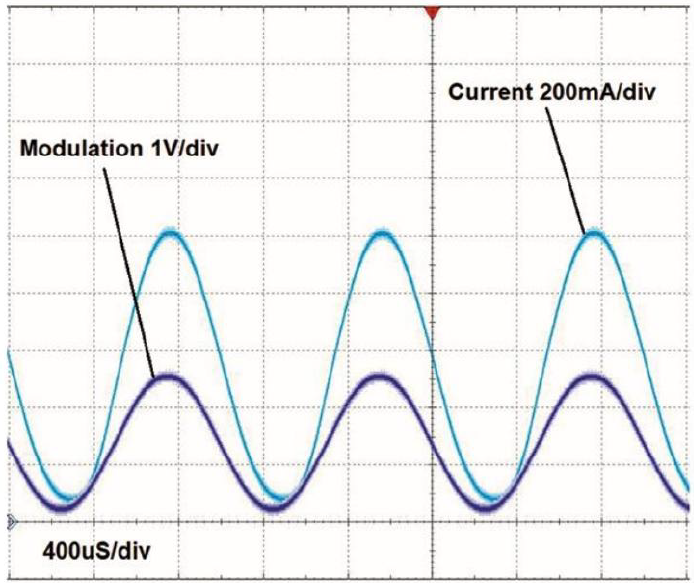

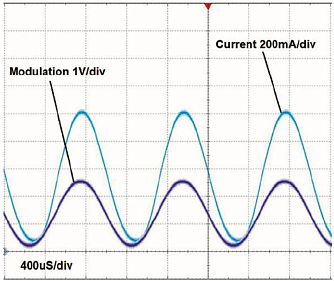

Напряжение аналогового входа
|
0 | - | 5 | В |
|
Импеданс аналогового входа
|
- | 400 | - | Ом |
|
Коэффициент установки тока
|
- | 400 | - | мА/В |
|
Частота аналогового входа
|
- | - | 3 | кГц |
|
Температура
|
||||
|
Рабочая температура
|
10 | 50 | °С | |
|
Температура хранения
|
-20 | 70 | °С | |
|
Относительная влажность воздуха
|
- | - | 95 | % |
|
Подключение
|
||||
|
Питание
|
2 мм / 5,5 мм разъем (PJ- 05AH Cui Devices) | |||
|
USB
|
Mini USB, тип B (1734035-1, TE Connectivity) | |||
|
Разъемы для интерфейсов
|
Клеммная колодка (1-282834-0 TE Connectivity) | |||
|

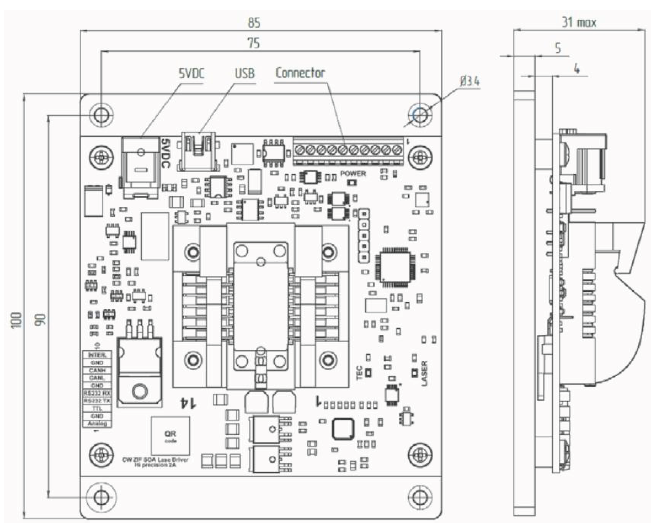

Механические характеристики
|
||||
|
Габариты
|
100 x 85 x 31 | мм | ||
|
Вес
|
200 | г | ||
- Управление лазерным диодом 10/14-pin "бабочка".
