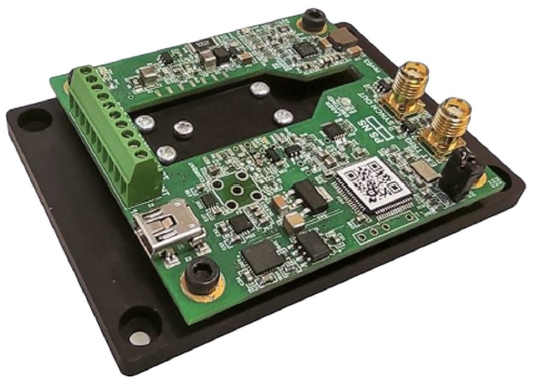

PLD-PS - драйвер короткоимпульсного лазерного диода с контроллером TEC

PLD-PS - драйвер с контроллером TEC для короткоимпульсных лазерных диодов в корпусе 10/14-pin "бабочка".

Напряжение питания: 5 В.
Выходной ток: < 2000 мА.
Длительность импульсов: от 40 до 150 пс.
Ток TEC: от -1,5 до 1,5 А.
Диапазон температур TEC: от 15 до 50 °С.

Узнать цену

Задать вопрос

PLD-PS - это компактный драйвер лазерного диода, генерирующего короткие импульсы длительностью порядка 50 пс. Частота повторения импульсов может регулироваться в диапазоне от 1 кГц до 30 МГц. Основные параметры драйвера (мощность, частота повторения импульсов, рабочая температурная точка) контролируются с интерфейса компьютера.
Особенности:

Предназначены для лазерных диодов в корпусе "бабочка " (10/14-pin).
Напряжение согласования менее 3 В.
Выходной ток не превышает 2000 мА.
Максимальная скорость повторения импульсов: 30 МГц.
Короткие импульсы длительностью порядка 50 пс.

Параметр	Мин	Тип	Макс	Ед. измерения
Входной сигнал
Напряжение питания	4,8	5	5,2	В (DC)
Ток			0,6	А
Внешний триггер (импеданс 50 Ом)	3,3		5	В (DC)
Выход
Ток			2000	мА
Напряжение согласования	1		3	В
Длительность импульса	40	50	150	пс
Частота повторения	0,001		30	МГц
Время нарастания	40	50	60	пс
Время спада	40	50	100	пс
Ток TEC	-1,5		1,5	А
Напряжение TEC	1		4	В
Диапазон температур TEC	15	25	50	°С
Температура
Рабочая температура	10		50	°С
Температура хранения	-20		70	°С
Относительная влажность воздуха			65	%

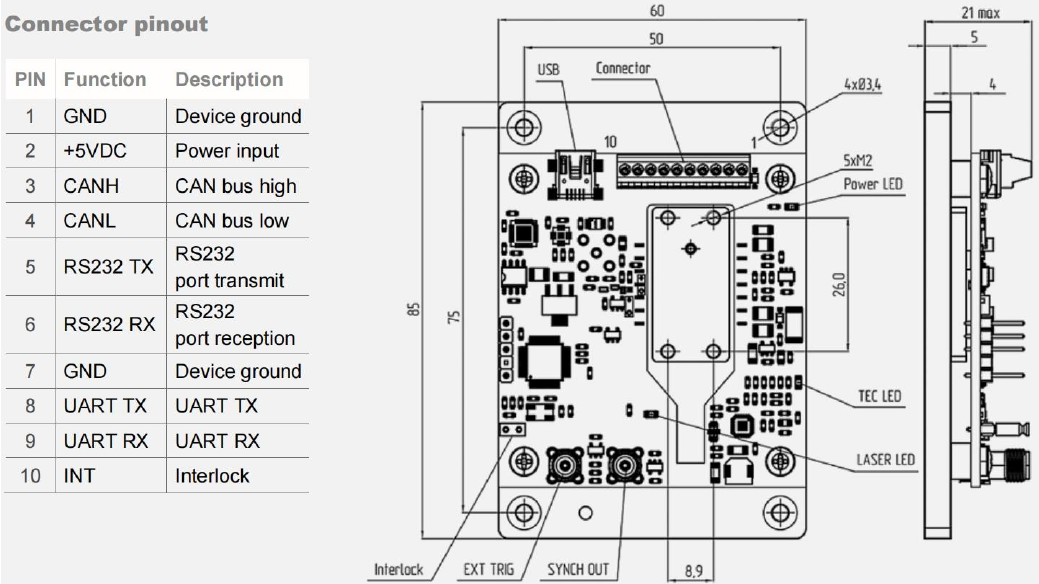

Подключение
Разъем для питания и интерфейсов	Плата с клеммами (10282834-0, TE Connectivity)
USB	mini USB, type B (1734035-1, TE Connectivity)
Механические характеристики
Габариты	85 x 60 x 21			мм
Вес	160			г
