PL-LDBR-300-14F - драйвер для DBR лазерных диодов
PL-LDBR-300-14F - серия драйверов для DBR лазерных диодов.
- Компактное устройство "все в одном":
- Драйвер тока и контроллер TEC, держатель для DBR лазерного диода.
- 14-pin крепление типа «бабочка».
- Диапазон тока управления 0-300 мА.
- Внешний сигнал лазерной модуляции 500 кГц.
Драйвер DBR лазерного диода представляет собой компактное устройство "все в одном", разработанное для удобного использования и объединяющее в себе сменное крепление для DBR лазерного диода, драйвера тока и контроллера TEC. Прибор включает в себя интерфейс для работы с током решетки и интерфейс для работы с фазовым током. Данный продукт оснащен портом USB и ПО управления с графическим интерфейсом пользователя для мониторинга, управления и регистрации данных с устройства в реальном времени.

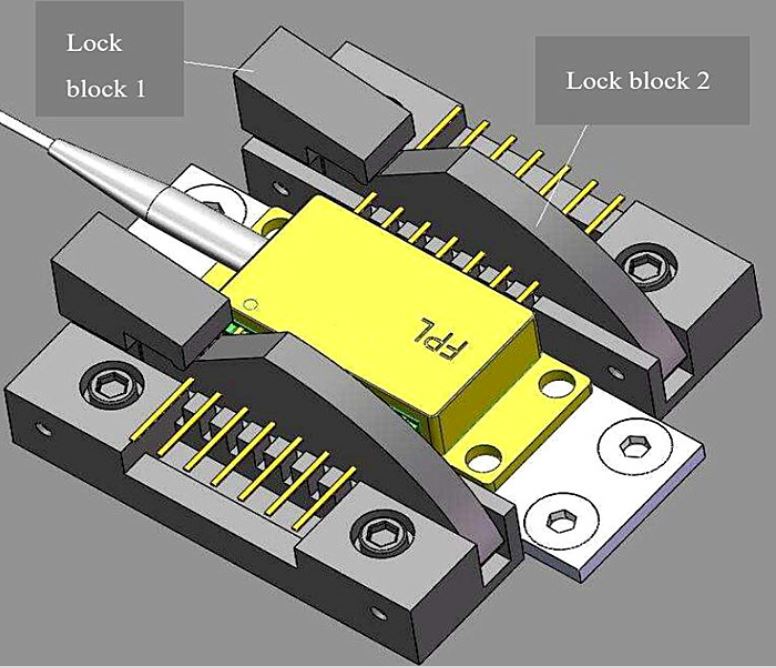

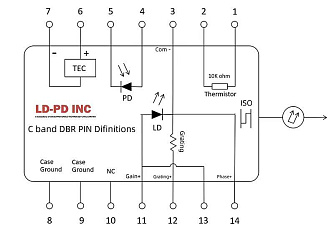

Данный драйвер используется с 14-контактным креплением типа "бабочка" (поставляется с платами типа I, типа II и платами с нестандартным расположением выводов). Крепления являются взаимозаменяемыми и поставляются отдельно от базового блока.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Напряжение
|
220 (AC)
|
В
|
|
Рабочая частота
|
50/60
|
Гц
|
|
Параметры управления
|
||
| Источник управляющего сигнала драйвера |
Внутренний, наружный, внутренний + наружный
|
- |
| Период внутреннего сигнала модуляции | Постоянный ток или пилообразный сигнал (20 - 200 мс) | - |
| Максимальное напряжение питания | 5 (защита от перегрузки по напряжению 4В) | В |
|
Диапазон токов драйвера
|
0 - 300 | мА |
| Внешний сигнал лазерной модуляции (входной импеданс порта) | 5000 | - |
| Внешний сигнал лазерной модуляции (диапазон частот срабатывания) | DC - 500 кГц | - |
|
Внешний модулирующий сигнал (коэффициент преобразования)
|
100 | мА/В |
| Внешний модулирующий сигнал (максимальное значение) |
3 (соответствует внутреннему пределу 300 мА) |
В |
|
Управление решеткой
|
||
| Источник управляющего сигнала |
Внешний (BNC-интерфейс)
|
-
|
| Максимальное напряжение питания | 5 | В |
| Диапазон токов драйвера | 0 - 100 | мА |
| Внешний сигнал лазерной модуляции (входной импеданс порта) |
5000
|
- |
| Внешний сигнал лазерной модуляции (диапазон частот срабатывания) |
DC - 500
|
кГц
|
| Внешний модулирующий сигнал (коэффициент преобразования) | 100 | мА/В |
| Внешний модулирующий сигнал (максимальное значение) | 1 (соответствует внутреннему пределу 100 мА) | В |
|
Управление фазой
|
||
| Максимальное напряжение питания | 5 | В |
| Диапазон токов драйвера | 0 - 7,5 | мА |
| Внешний сигнал лазерной модуляции (входной импеданс порта) | 5000 | - |
| Внешний сигнал лазерной модуляции (диапазон частот срабатывания) | DC - 500 | кГц |
| Внешний модулирующий сигнал (коэффициент преобразования) | 10 | мА/В |
| Внешний модулирующий сигнал (максимальное значение) | 0,75 | В |
|
Контроль тока
|
||
| Коэффициент преобразования выходного сигнала контроля тока усилителя | 10 | В/А (100 мА = 1В) |
| Импеданс выходного порта тока контроля усилителя |
1000
|
- |
|
Контроллер TEC
|
||
| Минимальный ток драйвера ТЕС | 0,6 | А |
| Максимальный ток драйвера ТЕС | 1,2 | А |
| Максимальное напряжение ТЕС | 5 | В |
| Отрицательный температурный коэффициент | 1000 при 25℃ | - |
| Максимальная температура лазерной защиты | 60 | ℃ |
| Минимальная температура лазерной защиты | 2 | ℃ |
| Максимальная температура настройки лазера | 50 | ℃ |
| Минимальная температура настройки лазера | 5 | ℃ |
| Диапазон температурной защиты от перегрева (разница между измеренной и заданной) | 5 | ℃ |
| Отображающиеся параметры на дисплее прибора |
Заданное значение температуры, фактическое значение температуры, значение напряжения лазера, источник сигнала усилителя
|
-
|
|
Порт ПК
|
USB-интерфейс типа B; главный компьютер можно использовать для настройки выходных параметров источника привода |
-
|
- Управление DBR лазерным диодом.
- Волоконные лазеры.
