PL-HP-NL-1550 - 1550 нм высокомощный лазерный диод с узкой шириной линии

PL-HP-NL-1550 - серия ECL высокомощных лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.

Центральная длина волны 1550 нм.
Выходная оптическая мощность 100 мВт.
Ширина спектральной линии до 1 МГц.

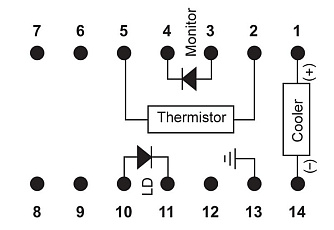

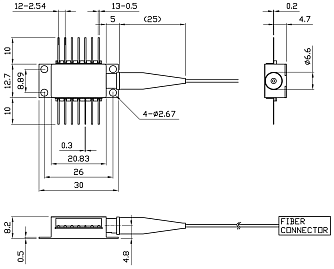

Корпус 14-pin "бабочка".
Тип волокна SM, PM.

Производитель: LD-PD

Узнать цену

Задать вопрос

ECL лазерные диоды серии PL-HP-NL-1550 предназначены для эффективной цифровой передачи данных со скоростью 2,5 Гбит/с по волокну SMF-28. Они изготовлены в герметичном корпусе 14-pin "бабочка" со встроенными термистором, контрольным фотодиодом, термоэлектрическим охладителем (TEC) и оптическим изолятором.

PL-HP-NL-1550 обеспечивает существенно меньшие потери от дисперсии и более низкий уровень частотной модуляции, чем DFB с прямой модуляцией. Стабильность длины волны обеспечивается конструкцией, что устраняет необходимость в ограничении длины волны и сложных схемах управления обратной связью.

Особенности:

Сверхвысокая мощность до 100 мВт.
Разнос каналов 100 ГГц.
Низкая дисперсия.
Низкий переходный частотный импульс обеспечивает узкий динамический спектр.
Долговременная стабильность длины волны.

Оптические характеристики (при температуре лазера 25°C):

Параметр	Обозначение	Условия	Мин.	Тип.	Макс.	Ед. измерения
Центральная длина волны	λc	TL=15-35℃, непрерывное излучение	1549,62	1550,12	1550,62	нм
Пиковая выходная оптическая мощность	PO			100		мВт
Ширина спектральной линии	LW			0,5	1	МГц
SMSR	SMSR	непрерывное излучение	30	40		дБ
Оптическая изоляция		-10 < TC < +70 ºC	30			дБ
Коэффициент поляризационной экстинкции	ER		20			дБ
Относительная интенсивность шума	RIN	непрерывное излучение, выходная мощность 5 мВт			-135	дБ/Гц
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC)	△λ	TL=15-35℃			±30	пм
Температурный коэффициент длины волны	Δλ/ΔT	TL=15-35℃		15	30	пм/°C
Коэффициент тока длины волны	Δλ/ΔΙ			1,5	2	пм/мА

Электрические характеристики (при температуре лазера 25°C):

Параметр	Обозначение	Условия	Мин.	Тип.	Макс.	Ед. измерения
Пороговый ток	I_TH			40	50	мА
Дифференциальная эффективность	ƞ	непрерывное излучение, выходная мощность 100 мВт	0,064	0,1		мВт/мА
Рабочий ток	I_op	непрерывное излучение		500	700	мА
Заданная температура ТЕС	T_s		15		35	°C
Прямое напряжение лазера	V_F	непрерывное излучение, выходная мощность 100 мВт		1,3	1,8	В
Темновой ток	I_D				0,1	мкА
Входное сопротивление	Z_IN		22	25	28	Ом
Сопротивление термистора	R_TH	T_L=25°C	9,5	10	10,5	кОм
Ток термистора	I_TC		10		100	мкА
Ток TEC	I_TEC	TL = 25 °C, TC = 70 °C			1,8	А
Напряжение TEC	V_TEC	TL = 25 °C, TC = 70 °C			3,5	В
Ёмкость TEC	ΔT	T_c = 70℃			50	°C
Температура термистора					100	°C

Абсолютные максимальные значения:

Параметр	Символ	Мин.	Тип.	Макс.	Ед. измерения
Температура хранения	T_s	-40		85	℃
Температура корпуса	T_op	-15		75	℃
Прямой ток (при непрерывном излучении)	I_F			900	мА
Обратное напряжение	V_R			2	В
Прямой ток фотодиода	I_FPD			2	мА
Обратное напряжение фотодиода	V_RPD			10	В
Ток TEС	I_TEC		0,8	1,4	А
Напряжение TEС	V_TEC		1,5	3,5	В

Городские и дальние DWDM-сети, сети с разносом 100 ГГц.
Кольцевые и ячеистые сети SONET/SDH OC-48/STM16.
Приемная часть магистрального транспортного оборудования DWDM.
Оптические испытания и контрольно-измерительные приборы.
Микроволновая фотоника.
Сети кабельного телевидения.
Сенсоры.

PL-HP-NL-1550 - 1550 нм высокомощный лазерный диод с узкой шириной линии 643.57(Kб)

Модель	Описание
PL-HP-NL-1550-B-A81-SA	ECL лазерный диод, 1550 нм, 100 мВт,＜1 МГц, SMF-28E, FC-APC
PL-HP-NL-1550-B-A81-PA	ECL лазерный диод, 1550 нм, 100 мВт,＜1 МГц, PM-волокно, FC-APC
