PL-NL-1557-PZT - 1557 нм одночастотный перестраиваемый лазерный диод
PL-NL-1557-PZT - серия ECL лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1557 нм.
- Центральная длина волны 1557 нм.
- Выходная оптическая мощность до 30 мВт.
- Ширина спектральной линии до 1 МГц.

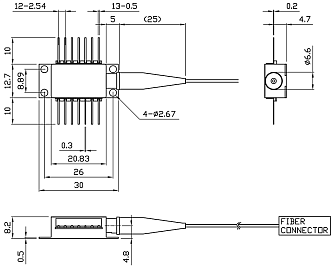

- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
ECL лазерные диоды серии PL-NL-1557-PZT представляют собой одночастотные лазерные диодные модули, предназначенные для оптических измерений и связи. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC). Диапазон одночастотной непрерывной настройки: > 1,2 нм за счет регулировки мини-ПЭП, встроенного в лазерный диод.
Особенности:
- Выходная оптическая мощность: 30 мВт.
- Узкая ширина спектральной линии (Δν < 1 МГц).
- Центральная длина волны: 1557 нм при 25 ℃.
- Волокно типа SM или PM (ø0,9 мм).
- Коннектор FC-APC.
- Корпус 14-pin "бабочка".

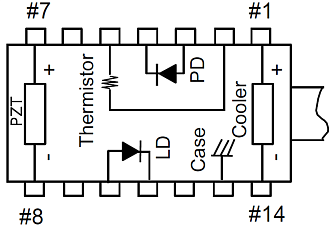

- Встроенные контрольный фотодиод и TEC.
- Низкое энергопотребление.
Рисунок 1. Спектр

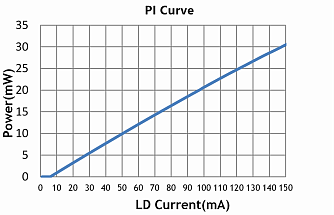

Рисунок 2. График зависимости выходной мощности от тока
Рисунок 3. Ширина спектральной линии

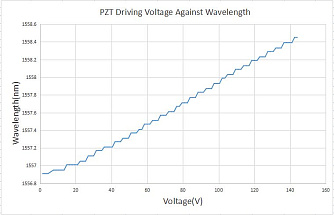

Рисунок 4. Зависимость напряжения от длины волны (с ПЭП)
Рисунок 5. Стабильность длины волны
Рисунок 6. Частота обновления
Оптические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Центральная длина волны | λc | TL=15-35℃, непрерывное излучение | 1556,5 | 1557 | 1558,5 |
нм |
| Пиковая выходная оптическая мощность | PO |
|
|
10 | 30 | мВт |
| Ширина спектральной линии | LW |
|
|
1 | 10 | МГц |
| SMSR | SMSR | непрерывное излучение | 30 | 40 |
|
дБ |
| Оптическая изоляция | -10 < TC < +70 ºC | 30 |
|
|
дБ | |
| Коэффициент поляризационной экстинкции | ER |
|
20 |
|
|
дБ |
| Относительная интенсивность шума | RIN |
непрерывное излучение, выходная мощность 5 мВт |
|
|
-150 | дБ/Гц |
|
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC) |
△λ | TL=15-35℃ |
|
|
±30 |
пм |
| Температурный коэффициент длины волны | Δλ/ΔT | TL=15-35℃ |
|
15 | 30 |
пм/°C |
| Коэффициент тока длины волны | Δλ/ΔΙ |
|
|
1,5 | 2 | пм/мА |
| Диапазон без скачков мод | ΔI |
|
|
30 |
|
мА |
| Диапазон непрерывной одночастотной настройки | Δf |
|
|
3 |
|
ГГц |
Электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток | ITH |
|
|
45 | 65 | мА |
| Дифференциальная эффективность | ƞ |
непрерывное излучение, выходная мощность 30 мВт |
0,064 | 0,1 |
|
мВт/мА |
| Рабочий ток | Iop | непрерывное излучение |
|
250 | 300 | мА |
| Заданная температура ТЕС | Ts |
|
15 |
|
35 | °C |
| Прямое напряжение лазера | VF |
непрерывное излучение, выходная мощность 5 мВт |
|
1,3 | 1,8 | В |
| Темновой ток | ID |
|
|
|
0,1 | мкА |
| Входное сопротивление | ZIN |
|
22 | 25 | 28 | Ом |
| Сопротивление термистора | RTH | TL=25°C | 9,5 | 10 | 10,5 | кОм |
| Ток термистора | ITC |
|
10 |
|
100 | мкА |
| Ток TEC | ITEC | TL = 25 °C, TC = 70 °C |
|
|
1,8 | А |
| Напряжение TEC | VTEC | TL = 25 °C, TC = 70 °C |
|
|
3,5 | В |
| Ёмкость TEC | ΔT | Tc = 70℃ |
|
|
50 | °C |
| Диапазон настройки | Δf |
|
1 |
|
1,5 | нм |
| Напряжение настройки ПЭП | VT |
|
0 |
|
150 | В |
| Диапазон без скачков мод | ΔI |
|
|
3 |
|
мА |
Абсолютные максимальные значения:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Температура корпуса | -5 | 25 | 70 | ℃ |
| Температура чипа | +10 | 25 | 40 | ℃ |
| Рабочий ток | 0 | 150 | 200 | мА |
| Прямое напряжение | 0,8 | 1,2 | 1,8 | В |
| Ток TEС |
|
1,2 | 1,4 | А |
| Обратное напряжение (LD) |
|
|
1,8 |
В |
- Эксперименты с лазерной интерференцией.
- Приемная часть магистрального транспортного оборудования DWDM.
- Оптические испытания и контрольно-измерительные приборы.
- Микроволновая фотоника.
- Сети кабельного телевидения.
- Сенсоры.
