PL-NL-1560-PZT - 1560 нм одночастотный перестраиваемый лазерный диод
PL-NL-1560-PZT - серия ECL лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1560 нм.
- Центральная длина волны 1560 нм.
- Выходная оптическая мощность 10 мВт.
- Ширина спектральной линии до 1 МГц.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD

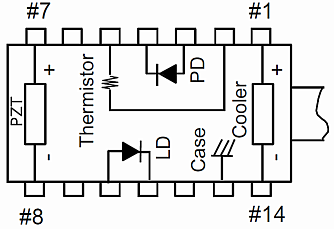

ECL лазерные диоды серии PL-NL-1560-PZT представляют собой стабильный узкополосный источник света с возможностью настройки длины волны в диапазоне 1-2 нм. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC).
Особенности:
- Выходная оптическая мощность: 10 мВт.
- Узкая ширина спектральной линии (Δν < 1 МГц).
- Центральная длина волны: 1560,48 нм при 25 ℃.
- Волокно типа SM или PM (ø0,9 мм).
- Коннектор FC-APC.

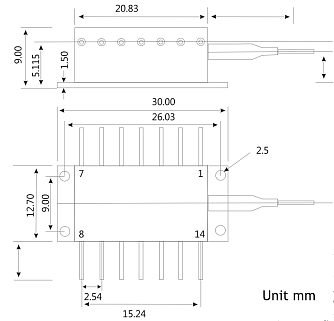

- Корпус 14-pin "бабочка".
- Встроенные контрольный фотодиод и TEC.
- Низкое энергопотребление.
Рисунок 1. Спектр
Рисунок 2. График зависимости выходной мощности от тока
Рисунок 3. Ширина спектральной линии

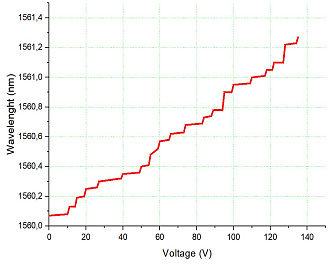

Рисунок 4. Зависимость напряжения от длины волны (с ПЭП)

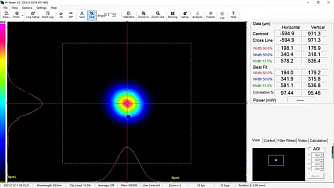

Рисунок 5. Качество пучка (M2,2D,3D)
Оптические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Центральная длина волны | λc | TL=15-35℃, непрерывное излучение | 1559,48 | 1560,48 | 1561,48 |
нм |
| Пиковая выходная оптическая мощность | PO |
|
10 |
|
20 | мВт |
| Ширина спектральной линии | LW |
|
|
1 | 10 | МГц |
| SMSR | SMSR | непрерывное излучение | 40 | 45 |
|
дБ |
| Оптическая изоляция | -10 < TC < +70 ºC | 30 |
|
|
дБ | |
| Коэффициент поляризационной экстинкции | ER |
|
20 |
|
|
дБ |
| Относительная интенсивность шума | RIN |
непрерывное излучение, выходная мощность 10 мВт |
|
|
-145 | дБ/Гц |
|
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC) |
△λ | TL=15-35℃ |
|
|
±30 |
пм |
| Температурный коэффициент длины волны | Δλ/ΔT | TL=15-35℃ |
|
60 | 80 |
пм/°C |
| Коэффициент тока длины волны | Δλ/ΔΙ |
|
|
1,5 | 2 | пм/мА |
Электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток | ITH |
|
|
45 | 65 | мА |
| Дифференциальная эффективность | ƞ |
непрерывное излучение, выходная мощность 10 мВт |
0,064 | 0,1 |
|
мВт/мА |
| Рабочий ток | Iop | непрерывное излучение |
|
200 | 300 | мА |
| Заданная температура ТЕС | Ts |
|
15 |
|
35 | °C |
| Прямое напряжение лазера | VF |
непрерывное излучение, выходная мощность 5 мВт |
|
1,3 | 1,8 | В |
| Темновой ток | ID |
|
|
|
0,1 | мкА |
| Напряжение охладителя | Vc | IF=EOL, TC=70°C |
|
|
2,7 | В |
| Ток охладителя | Ic | IF=EOL, TC=70°C |
|
|
1,4 | А |
| Сопротивление термистора | RTH | TL=25°C | 9,5 | 10 | 10,5 | кОм |
| Ток TEC | ITEC | TL = 25 °C, TC = 70 °C |
|
|
1,8 | А |
| Напряжение TEC | VTEC | TL = 25 °C, TC = 70 °C |
|
|
3,5 | В |
| Диапазон настройки | Δf |
|
1 |
|
1,5 | нм |
| Напряжение настройки ПЭП | VT |
|
0 |
|
150 | В |
| Диапазон без скачков мод | ΔI |
|
|
3 |
|
мА |
| Коэффициент экстинкции | XP |
непрерывное излучение, выходная мощность 10 мВт |
17 |
|
|
дБ |
Абсолютные максимальные значения:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Температура корпуса | -5 | 25 | 70 | ℃ |
| Температура чипа | +10 | 25 | 40 | ℃ |
| Рабочий ток | 0 | 120 | 150 | мА |
| Прямое напряжение | 0,8 | 1,2 | 1,8 | В |
| Ток TEС |
|
1,2 | 1,4 | А |
| Обратное напряжение (LD) |
|
|
1,8 |
В |
- Эксперименты с лазерной интерференцией.
- Приемная часть магистрального транспортного оборудования DWDM.
- Оптические испытания и контрольно-измерительные приборы.
- Микроволновая фотоника.
- Сети кабельного телевидения.
- Сенсоры.
