PL-U-NL-1550 - 1550 нм лазерный диод с ультра-узкой шириной линии
PL-U-NL-1550 - серия ECL лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.
- Центральная длина волны 1550 нм.
- Выходная оптическая мощность 10 мВт.
- Ширина спектральной линии до 5 кГц.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
ECL лазерные диоды серии PL-U-NL-1550 – это высокопроизводительные полупроводниковые лазерные модули, объединяющие в себе технологии кремниевых фотонных чипов, внешний резонатор и надёжный корпус. Данные диоды обладают узкой шириной линии, высокой оптической мощностью, стабильной длиной волны, низким уровнем шума, низким энергопотреблением и высокой надежностью.
Особенности:
- Ультра-узкая ширина линии (≤5 кГц).
- Стабильные выходная мощность и длина волны.
- Одночастотная центральная длина волны 1550 нм, поддержка настройки длины волны C-диапазона.
- Высокая выходная оптическая мощность.
- Низкий уровень шума.
- Низкое энергопотребление.
- Корпус 14-pin "бабочка".
- Технология кремниевых фотонных чипов.
Рисунок 1. Спектр

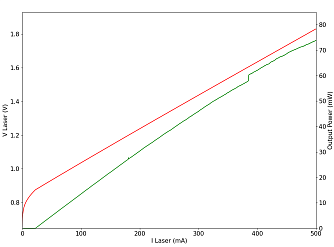

Рисунок 2. График зависимости выходной мощности и напряжения от тока

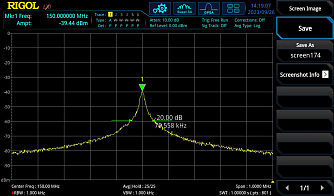

Рисунок 3. Ширина спектральной линии
Оптические и электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток |
Ith |
непрерывное излучение |
|
35 |
|
мА |
| Центральная длина волны | λc |
|
1530 | 1550,12 | 1565 |
нм |
| Оптическая мощность волокна | Pf | непрерывное излучение |
|
10 |
|
мВт |
| Ширина линии Лоренца | FWHM | непрерывное излучение |
|
|
5 | кГц |
|
Световой шум |
PhN | 10 Гц | 7E+05 | Гц среднекв.зн.2/Гц | ||
| 200 Гц |
|
6E+03 |
|
Гц среднекв.зн.2/Гц | ||
| SMSR | SMSR | непрерывное излучение |
|
50 |
|
дБ |
| Коэффициент поляризационной экстинкции | PER | непрерывное излучение | 20 |
|
|
дБ |
| Относительная интенсивность шума | RIN | ≥ 1 кГц |
|
|
-140 | дБ/Гц |
| Коэффициент оптической изоляции | ISO | 50 | дБ | |||
| Установленная температура ТЕС | TTEC | непрерывное излучение | 15 |
|
45 | ℃ |
| Рабочая температура | To |
|
-20 |
|
70 | ℃ |
| Рабочая влажность | % |
|
5 |
|
85 | % |
Абсолютные максимальные значения:
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|---|
| Температура хранения | Ts | -40 |
|
85 | ℃ |
| Прямое напряжение ЛД | VLD |
|
1,6 | 1,8 | В |
| Прямой ток ЛД | ILD |
|
|
500 | мА |
| Ток TEС | ITEC |
|
|
1,5 | А |
| Напряжение TEС | VTEC |
|
|
3 | В |
- Лидары.
- Когерентное детектирование.
- Волоконно-оптическое зондирование.
- Медицинская фотоника.
- Научно-исследовательское оборудование.
- 3D-съемка и картографирование.
