PL-NL-770-PZT - 770 нм одночастотный перестраиваемый лазерный диод

PL-NL-770-PZT - серия ECL лазерных диодов в корпусе 14-pin "бабочка" или 14-pin DIL с центральной длиной волны 770 нм.
  • Центральная длина волны 770 нм.
  • Выходная оптическая мощность до 30 мВт.
  • Ширина спектральной линии 1 МГц.
  • Корпус 14-pin "бабочка" или 14-pin DIL.
  • Тип волокна SM, PM.
Производитель:  LD-PD
Узнать цену

ECL лазерные диоды серии PL-NL-770-PZT представляют собой одночастотные лазерные диодные модули, предназначенные для оптических измерений и связи. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC). Диапазон одночастотной непрерывной настройки: > 1,2 нм за счет регулировки мини-ПЭП, встроенного в лазерный диод.

Особенности:

  • Выходная оптическая мощность: 30 мВт.
  • Узкая ширина спектральной линии (Δν < 1 МГц).
  • Центральная длина волны: 770 нм при 25 ℃.
  • Перестраиваемая длина волны.
  • Одночастотный режим работы.
  • Одномодовое волокно с волоконной брэгговской решеткой (ВБР).
  • Диапазон одночастотной непрерывной настройки: >0,5 нм.
  • Номинальная длина волны: 630 - 1650 нм.

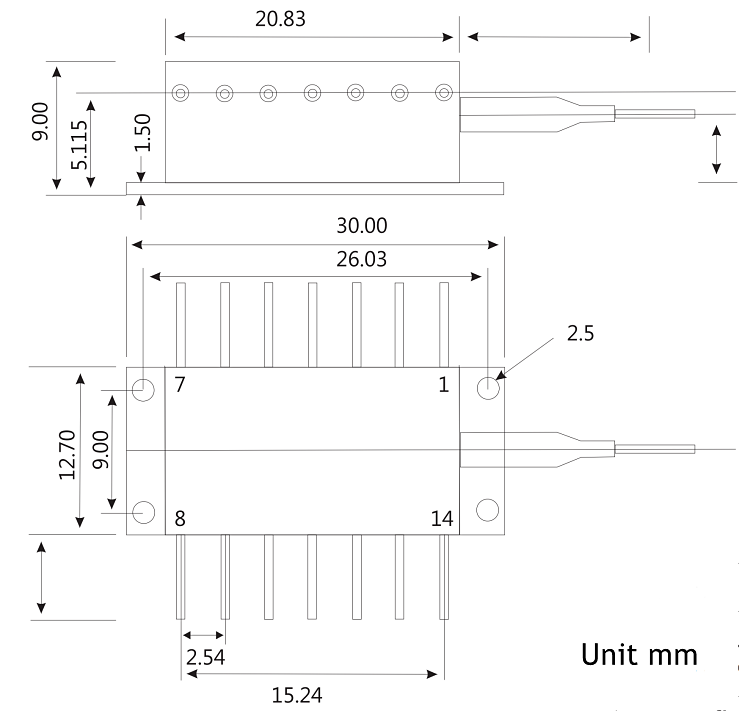

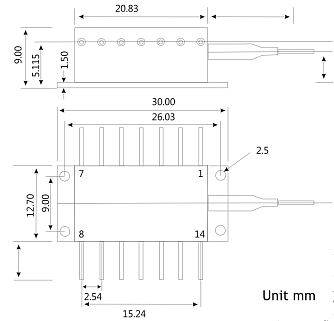

  • Герметичный корпус 14-pin "бабочка" или 14-pin DIL.

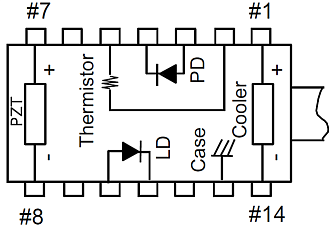

  • Встроенные контрольный фотодиод, термистор, TEC.

Рисунок 1. Спектр

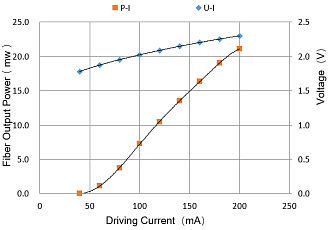

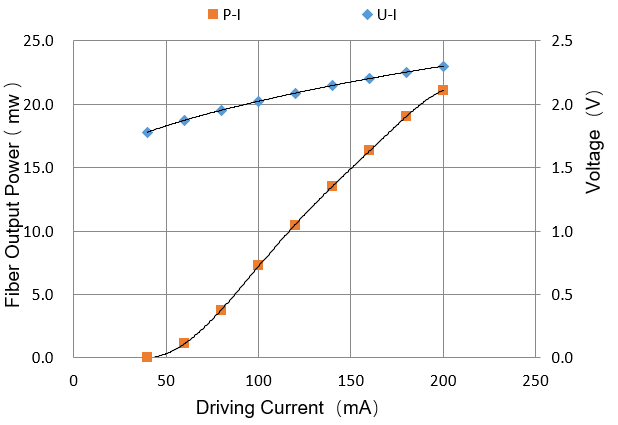

L-I Curve.png
Рисунок 2. График зависимости выходной мощности и напряжения от тока

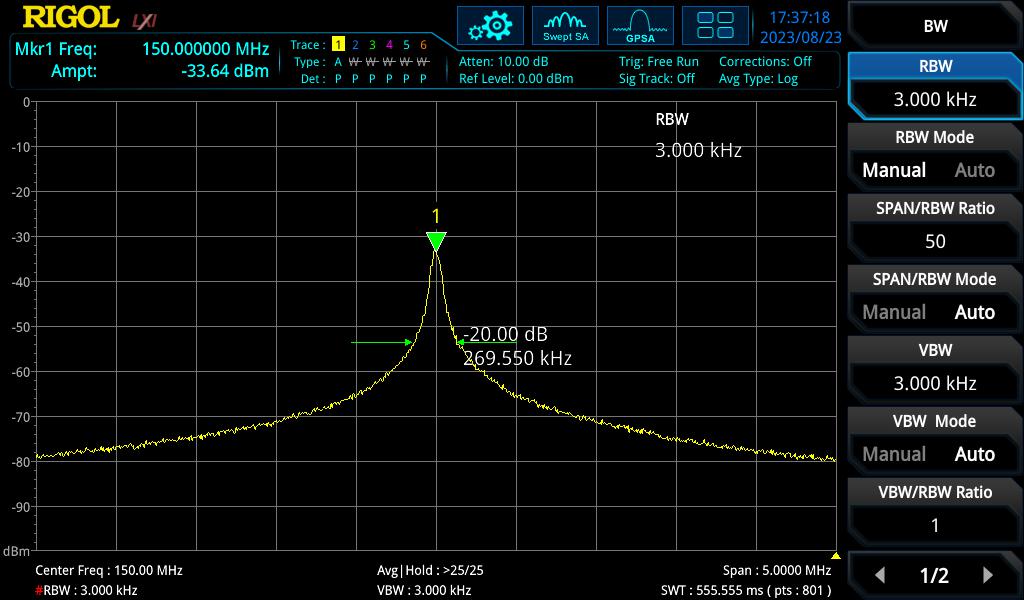

Linewidth Testing Result.png
Рисунок 3. Ширина спектральной линии

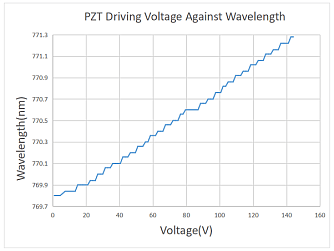

Wavelength VS PZT Voltage.png

Рисунок 4. Зависимость напряжения от длины волны (с ПЭП)

Working Structure.png

Рисунок 5. Рабочая структура

Оптические характеристики (при температуре лазера 25°C):

Параметр
 Обозначение
 Условия
 Мин. Тип.
 Макс.
 Ед. измерения
Центральная длина волны λc TL=15-35℃, непрерывное излучение 769 770 771 нм
Пиковая выходная оптическая мощность PO
10 15 25 мВт
Ширина спектральной линии LW

1 10 МГц
SMSR SMSR непрерывное излучение 40 45
дБ
Оптическая изоляция   -10 < TC < +70 ºC 30

дБ
Коэффициент поляризационной экстинкции ER
20

дБ
Относительная интенсивность шума RIN непрерывное излучение, 10 мВт

-145 дБ/Гц
Отклонение длины волны в зависимости
от температуры корпуса (от -10 до 70 ºC) 		△λ TL=15-35℃

±30 пм

Электрические характеристики (при температуре лазера 25°C):

Параметр
 Обозначение
 Условия
 Мин. Тип.
 Макс.
 Ед. измерения
Пороговый ток ITH

45 65 мА
Дифференциальная эффективность ƞ непрерывное излучение, 10 мВт 0,064 0,1
мВт/мА
Рабочий ток Iop непрерывное излучение
150 200 мА
Заданная температура ТЕС Ts
15
35 °C
Прямое напряжение лазера VF непрерывное излучение,
выходная мощность 5 мВт
1,3 1,8 В
Темновой ток ID


0,1 мкА
Напряжение охладителя Vc IF=EOL, TC=70°C

2,7 В
Ток охладителя Ic IF=EOL, TC=70°C

1,4 А
Сопротивление термистора RTH TL = 25 °C 9,5 10 10,5 кОм
Ток TEC ITEC TL = 25°C, TC = 70°C

1,8 А
Напряжение TEC VTEC TL = 25°C, TC = 70°C

3,5 В
Диапазон настройки Δf
1
1,5 нм
Управляющее напряжение ПЭП VT
0
150 В
Диапазон без скачков мод ΔI

3
мА
Коэффициент экстинкции XP непрерывное излучение, 10 мВт 17

дБ
Ёмкость TEC ΔT TC = 70 °C

50 °C
Температура термистора



100 °C

Абсолютные максимальные значения:

Параметр Мин. Тип. Макс. Ед. измерения
Температура корпуса
 -5 25 70 ℃
Температура чипа +10 25 40 ℃
Рабочий ток 0 150 200 мА
Прямое напряжение 0,8 1,2 1,8 В
Ток TEС
1,2 1,4 А
Обратное напряжение (LD)

1,8 В

  • Эксперименты с лазерной интерференцией.
  • Приемная часть магистрального транспортного оборудования DWDM.
  • Оптические испытания и контрольно-измерительные приборы.
  • Микроволновая фотоника.
  • Сети кабельного телевидения.
  • Сенсоры.

Модель Описание
PL-NL-0770-A-A81-SA-PZT ECL перестраиваемый лазерный диод, 770 нм, 10 мВт,＜1 МГц, HI780, FC-APC
PL-NL-0770-A-A81-PA-PZT ECL перестраиваемый лазерный диод, 770 нм, 10 мВт,＜1 МГц, PM850, FC-APC
